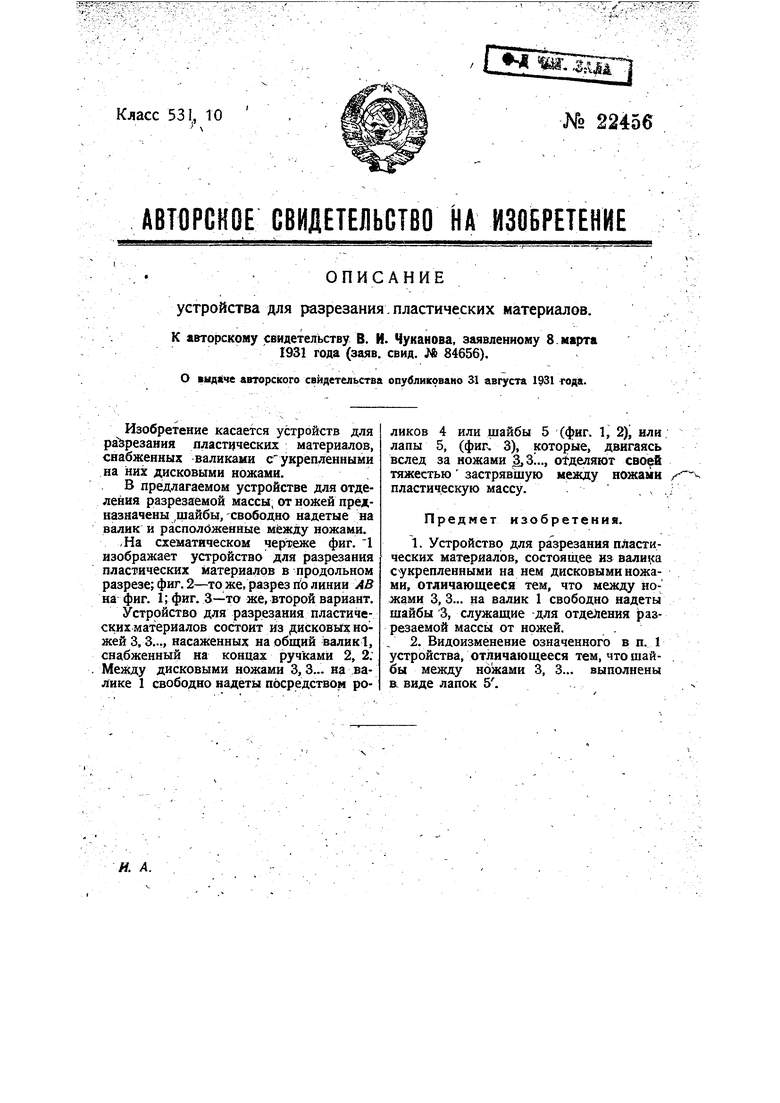

Изобретение касается устройств для раЬрезання пластических материалов, снабженных валиками с укрепленными на них дисковыми ножами.
В предлагаемом устройстве для отделения разрезаемой массы, от нойсей предназначены шайбы,-свободно надетые на валик и располйженные между ножами.

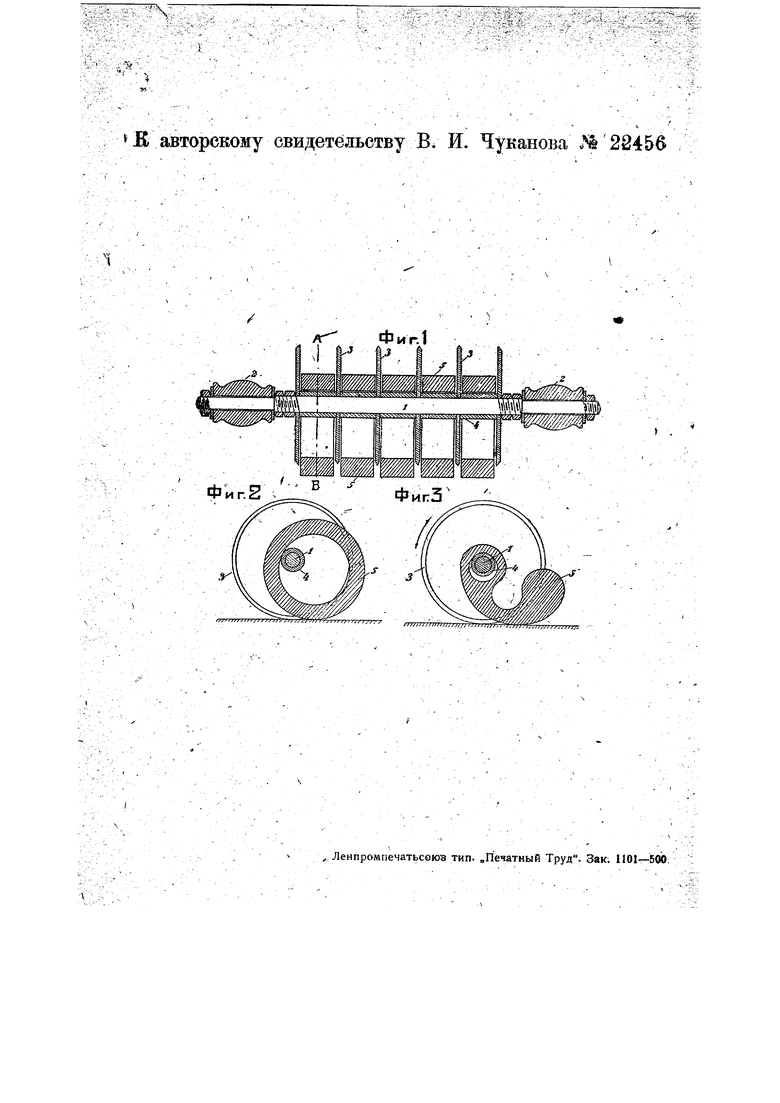

,На схематическом чертеже фиг. 1 изображает устройство Для разрезания плас11ических материалов в продольном разрезе; фиг, 2-то же, разрез по линии АВ на фиг. 1; фиг. 3-то же, второй вариант.
Устройство для разрезания пластических материалов состоит из дисковБГх ножей 3. 3.-. насаженных на общий валик, снабженный на концах ручками 2, 2: Между дисковыми ножами 3,3... на валике 1 свободно надеты посредством роликов 4 или шайбы 5 (фиг. 1, 2), или лапы 5, (фигч 3), которые, двигаясь вслед за ножами З.., о±деляют своей тяжестью застрявшую между ножами пластическую массу. .. Предмет изобретения.
1. Устройство для разрезания пластических материалов, состоящее из Сукрепленными на нем дисковыми ножами, отличающееся тем, что между ножами 3, 3... на валик 1 свободно надеты шайбы 3, служащие для отделения разрезаемой массы от ножей. / 2. Видоизменение означенного в п. 1 устройства, отличающееся тем, что шайбы между ножами 3, 3... выполнены а виде лапок 5.
