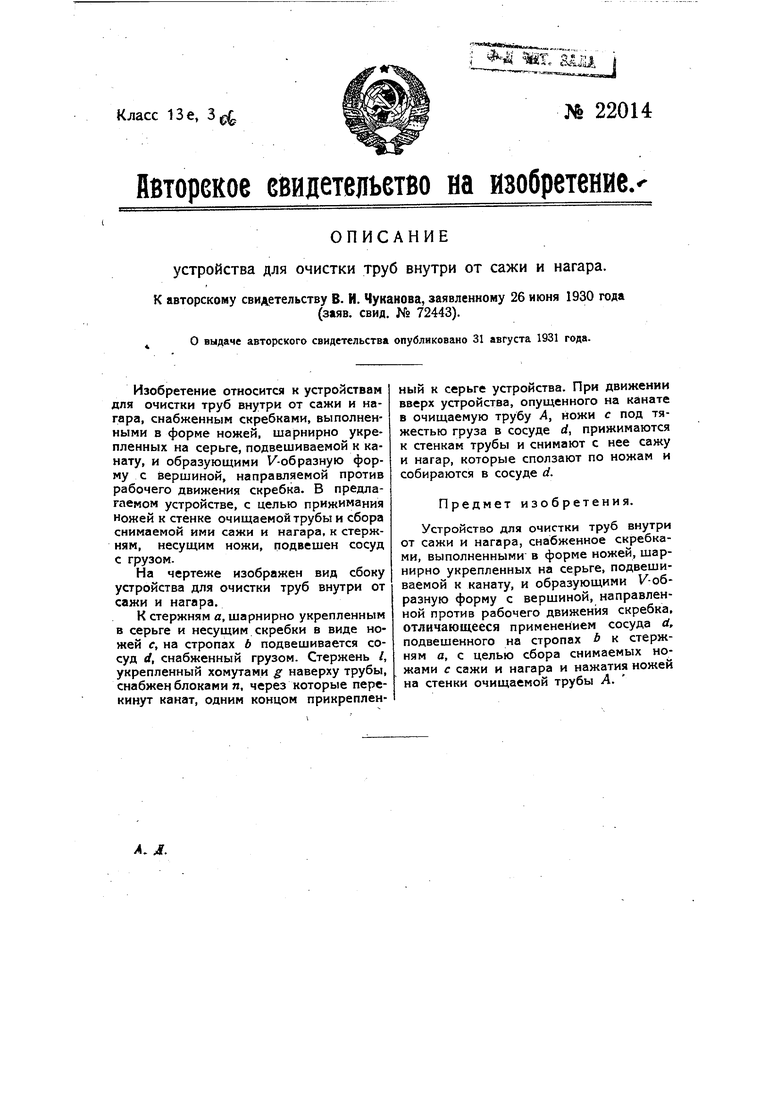

Устройство для очистки труб внутри от сажи и нагара Советский патент 1931 года по МПК F23J3/02

Изобретение относится к устройствам для очистки труб внутри от сажи и нагара, снабженным скребками, выполненными в форме ножей, шарнирно укрепленных на серьге, подвешиваемой к канату, и образующими V-образную форму с вершиной, направляемой против рабочего движения скребка. В предлагаемом устройстве, с целью прижимания Ножей к стенке очищаемой трубы и сбора снимаемой ими сажи и нагара, к стержням, несущим ножи, подвешен сосуд с грузом.

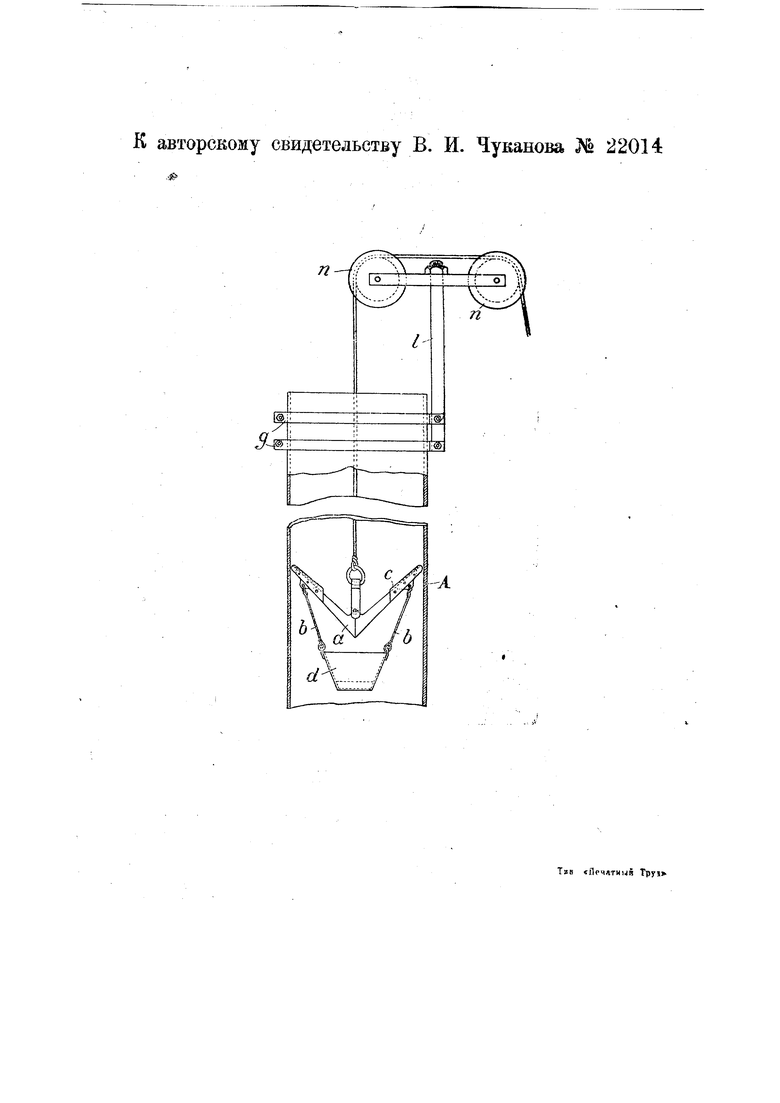

На чертеже изображен вид сбоку устройства для очистки труб внутри от сажи и нагара.

К стержням а, шарнирно укрепленным в серьге и несущим скребки в виде ножей с, на стропах Ь подвешивается сосуд d, снабженный грузом. Стержень /, укрепленный хомутами g наверху трубы, снабжен блоками п, через которые перекинут канат, одним концом прикрепленный к серьге устройства. При движении вверх устройства, опущенного на канате в очищаемую трубу А, ножи с под тяжестью груза в сосуде d, прижимаются к стенкам трубы и снимают с нее сажу и нагар, которые сползают по ножам и собираются в сосуде d.

Предмет изобретения.

Устройство для очистки труб внутри от сажи и нагара, снабженное CKjieGKaми, выполненными в форме ножей, шарнирно укрепленных на серьге, подвешиваемой к канату, и образующими К-образную форму с вершиной, направленной против рабочего движения скребка, отличающееся применением сосуда d, подвешенного на стропах b к стержням а, с целью сбора снимаемых но; жами с сажи и нагара и нажатия ножей на стенки очищаемой трубы А.
