Известны серпы сельскохозяйственные с полотном, имеющим насечку зубцов. При затунлении или выкрашивании зубцов эти серны приходят в негодность.
Предлагаемый серп отличается тем, что, с целью многократного восстановления зубцов, они выполнены ступенчатыми, а противоположная им сторона полотна имеет фаску, перетачиваемую при износе зубцов.

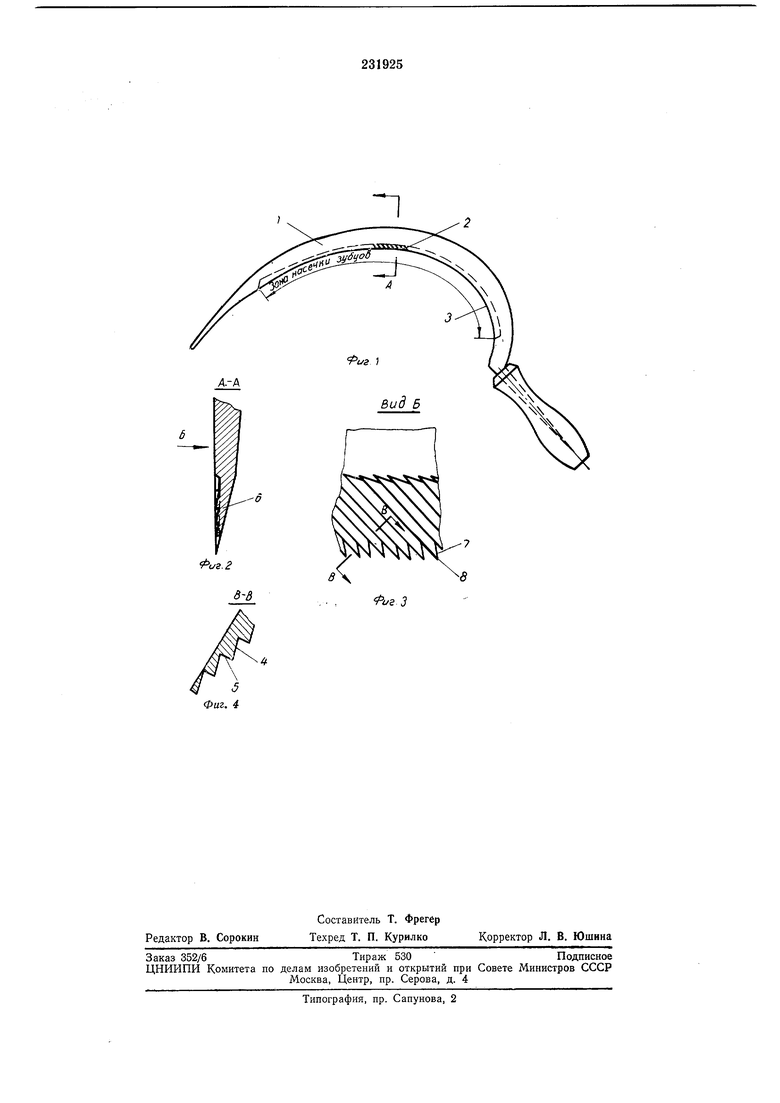

На фиг. 1 изображен описываемый серп в плане; на фиг. 2 - вид по Л-Л на фиг. 1; на фиг. 3 - вид по стрелке Б на фиг. 2; на фиг. 4 - вид по В - В на фиг. 3.
Лицевая сторона 1 серпа на длине «Зона насечки зубцов имеет зубцы 2. Длина зубцов 7-10 мм и расположены они под углом 45° к нормали лезвия 5 серпа. Шаг между зубцами 1,2 + 0,3 мм. Высота зубцов 0,5 м-м. Углы наклона плоскостей 4 и 5 составляют 90 и 60° к нормали полотна. Зубцы выполнены ступенчатыми, а нротивоположная им сторона нолотна серпа имеет фаску 6, перетачиваемую при износе зубцов. Расположена фаска 6 под углом 15° к верхней лицевой стороне полотна.
При пересечении наклонной плоскости (фаски 6) и плоскости 5 имеются острые грани 7. На пересечении плоскостей 4, 5 и 6 образуется острие зубца 8, являющееся режущей частью серпа.
По мере износа пли затупления зубцов их геометрия и режущие свойства восстанавливаются путем многократной переточкп фаски бив процессе затачивания происходит проявление зубцов 2.
15Пред мет изобретен и я
Сельскохозяйствепный серп с насеченньпп на одной из сторон полотна зубцами, от.шчающийся тем, что, с целью многократного 20 восстановления зубцов, они выиолнены ступенчатыми, а противоиоложная им сторона полотна имеет фаску, перетачиваемую при износе зчбцов.
