Полый электрический кабель Советский патент 1932 года по МПК H01B5/04

Описание патента на изобретение SU25983A1

Предлагаемое изобретение касается устройства полого электрического кабеля с поддерживающим сердечником выполненным из немагнитного материала, сверх которого имеется один или несколько повивов проводника, и состоит в том, что сердечник упомянутого кабеля выполнен из трех продольно изогнутых, немагнитного металла лент, между сторонами которых образован угол в 120°. Указанные ленты скрученны в трехходовую винтовую поверхность.

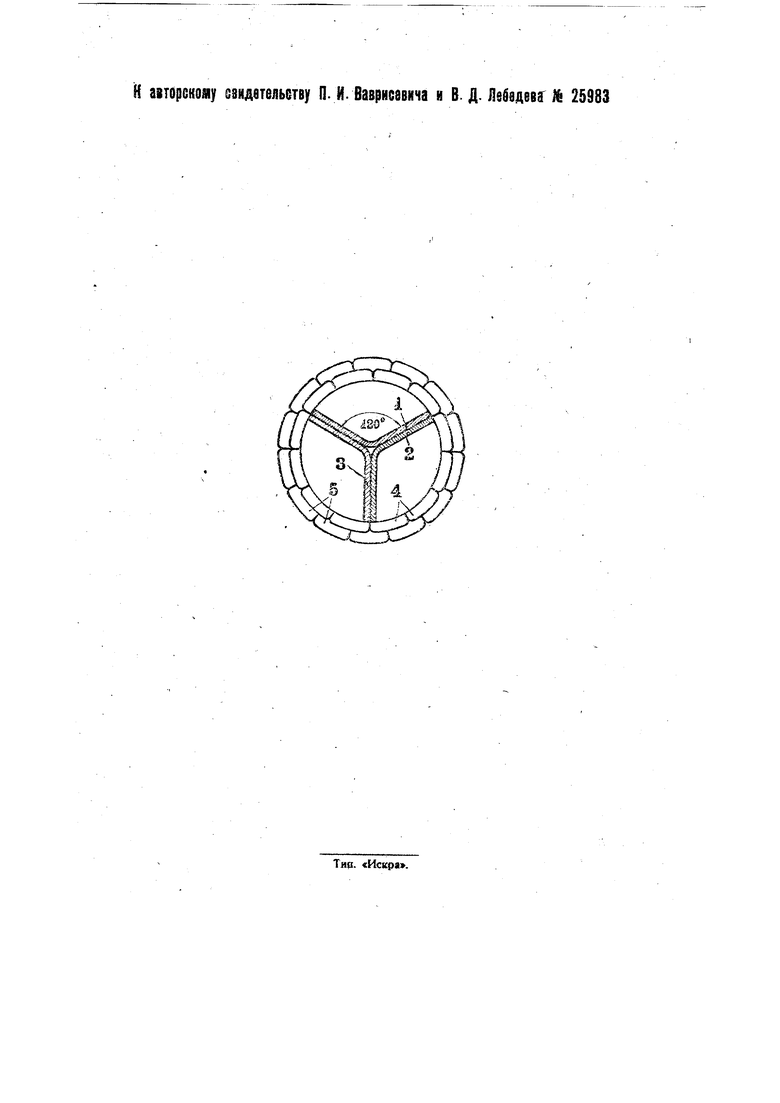

На схематическом чертеже изображен поперечный разрез предлагаемого полого электрического кабеля, сердечник которого состоит из трех лент 1, 2, 3 немагБИТНОГО металла, продольно изогнутых так, что между сторонами каждой ленты образован угол в 120°, при чем ленты уложены таким образом, что образовавшиеся углы имеют общую вершину, а

стороны их попарно примыкают друг к другу. Затем, в таком виде, ленты скручены в трехходовую винтовую поверхность. Такой сердечник образует опору для наложенных на него токонесущих проводников 4 и 5.

Предмет изобретения.

Полый электрический кабель с поддерживающим сердечником, выполненным из немагнитного материала, и с одним или несколькими повивами проводников поверх сердечника, отличающийся тем, что сердечник кабеля состоит из трех продольно изогнутых, каждая в двухгранный 120-ти градусный угол, металлических лент, сложенных так, что они имеют общую вершину угла, а стороны углов отдельных лент совпадают, и скрученных в трехходовую винтовую поверхность.
