УКАЗАТЕЛЬ СОСТОЯНИЯ ОБЪЕКТА Советский патент 1970 года по МПК G01D7/06

Известны указатели с оптической проекцио,Н1Ной системой и отсчетам по оветоеой inoласке. Однако эти указатели или не обеспечивают Наглядности изображения иЗМеряемой величины, или имеет сложную конструкцию, кинематику, недостаточную точность отсчета и яр,кость свечения.

С делью получения повышенной точности отсчета, наглядности изображения измеряемой величины (по светящейся полоске, яркости свечения), упрощения конструкции, уменьшения габаритов, снижения стоимости и повышения надежности, в предложенном указателе светопровод, имеющий чередующиеся с в етолр сводящие и светонепроводящие участки, введен в камеру, IB которой также находятся источник света и шторка. Причем при Перемещении шторки изменяется величина засвечиваемого участка светопровода. Светопровод и шторка могут быть выполнены любой произвольной формы.

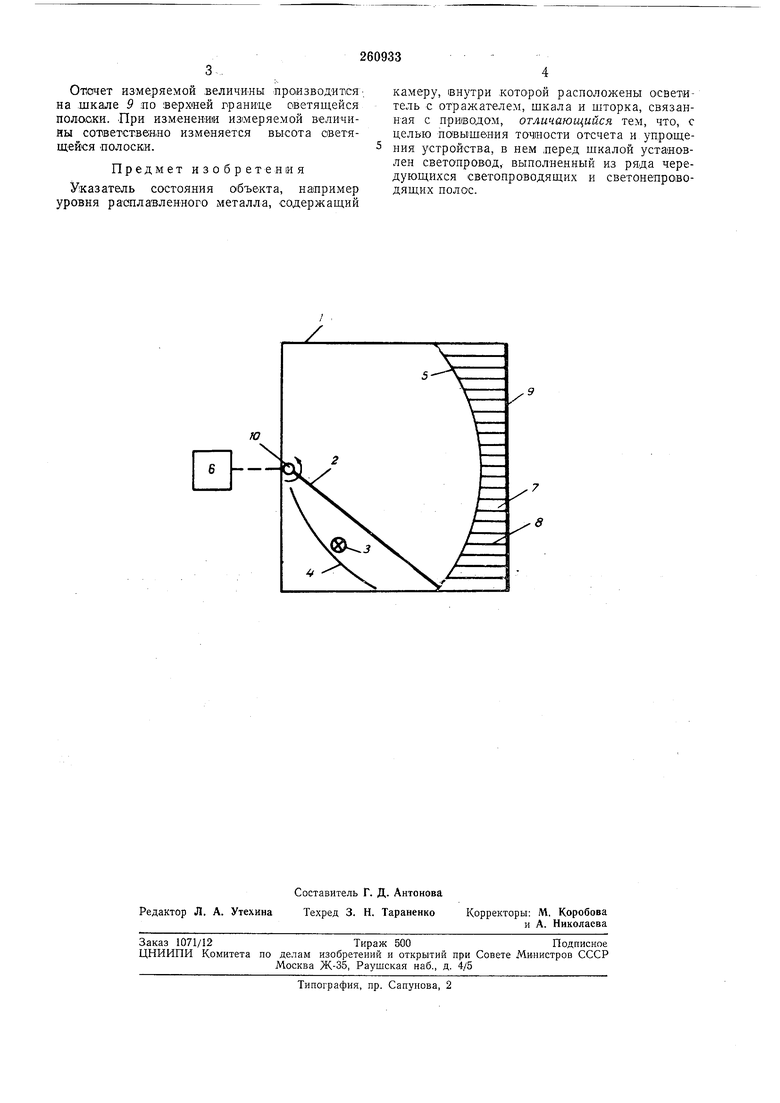

На чертеже показан вариант указателя с вогнутым светопроводом и поворачивающейся щтор.кой.

В камере / находятся шторка 2, источник света 3 с рефлектором 4 и оветопровод 5. Шторка 2 яродназначена для перекрытия светового потока источника света 3 и приводится во вращение приводом 6, угол .поворота которого .пропорционален значению изимеряемой величины. Источник света 3 с рефлектором 4 служат для освещения светопривода 5.

Светапровод может быть изготовлен из лриродного, искусственного или синтетического материала в виде цельной или наборной линзы с чередующимися юветопроводящими 7 и светонепровадящими 8 участками. Паиример, наборный светопровод может быть изготовлен из пластин органического стекла, разделенных между собой cвeтoнeпpOlHицae IЫMи прокладками или из пластин оргстекла, имеющих светонепроницаемое покрытие в местах соприкосновения друг с другом. С внутренней стороны светопровод имеет вогнутую поверхность на угол .поворота шторки, а с наружной - ро.вную. Светящийся участок .при попадании -на него света засвечивается весь, поэтому для получения точного отсчета толщина участка должна быть небольшой. Спереди светопровода установлена шкала 9.

Мпемоничаокий указатель работает следующим образом.

Привод 6 поворачивает ось 10 шторки 2 на угол, пропорциональный измеряемой величине. При ЭТОЛ1 свет от источника света 3 попадает на ту часть внутренней поверхности светопровода 5, .которая не церекрыта .шторкой 2, затем распространяется гсризонтально Внутри и выходит на липовую сторону в виде светящейся полоски .

Отсчет измеряемой ,величи-ны лроизводится на .шкале 9 по верхней границе оветящейся полоски. При изменении измеряемой величины сответствбано изменяется вЫСОта оветящейся ПОЛОСКИ.

Предмет изобретения

Указатель состояния объекта, например уровня расплавленного металла, содержащий

камеру, внутри которой расположены осветитель с отражателем, щкала и шторка, связанная с приводом, отличающийся тем, что, с целью повышения точности отсчета и упрощения устройства, в нем леред шкалой установлен светопровод, выполненный из ряда чередующихся светопроводящих и светонепроводящих полос.
