КЛАПАННОЕ УСТРОЙСТВО ДЛЯ ПОЛУАВТОМАТИЧЕСКИХБЮРЕТОК Советский патент 1970 года по МПК G01N31/18

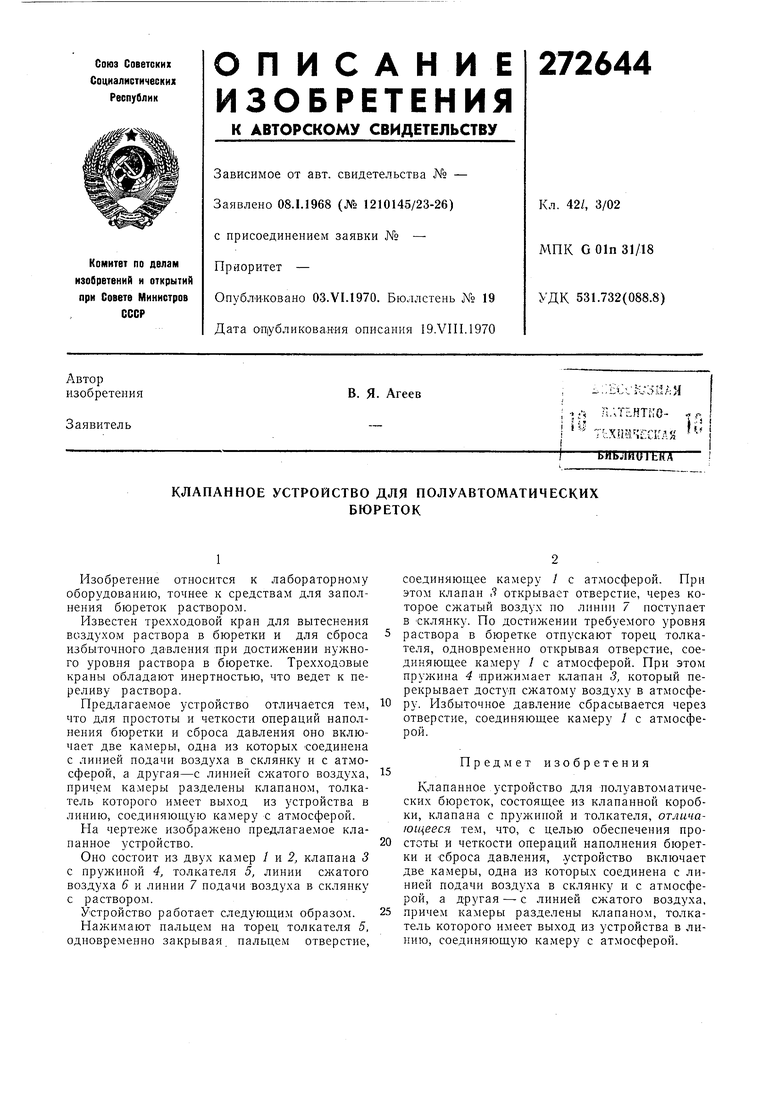

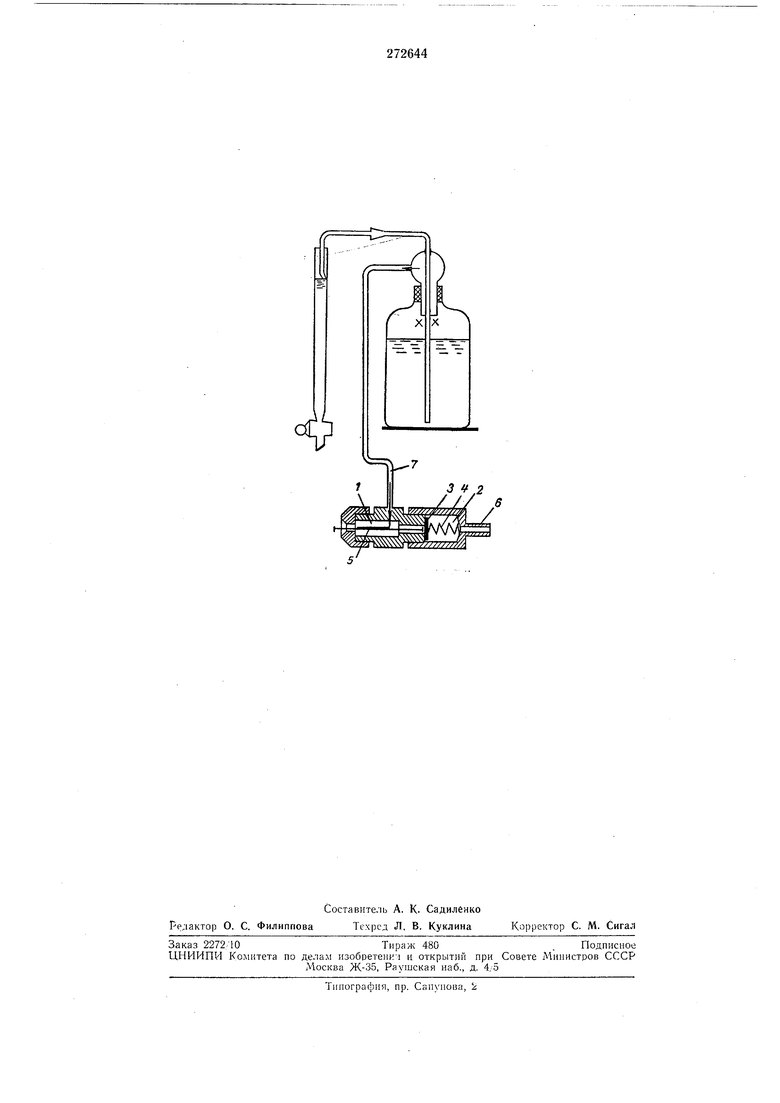

Изобретение относится к лабораторному оборудованию, точнее к средствам для заполнения бюреток раствором. Известен трехходовой кран для вытеснения воздухом раствора в бюретки и для сброса избыточного давления при достижении нужного уровня раствора в бюретке. Трехходовые краны обладают инертностью, что ведет к переливу раствора. Предлагаемое устройство отличается тем, что для простоты и четкости операций наполнения бюретки и сброса давления оно включает две камеры, одна из которых соединена с линией подачи воздуха в склянку и с атмосферой, а другая-с линией сжатого воздуха, причем камеры разделены клаланом, толкатель которого имеет выход из устройства в линию, соединяющую камеру с атмосферой. На чертеже изображено предлагаемое клапанное устройство. Оно состоит из двух камер 1 и 2, клапана 3 с пружиной 4, толкателя 5, линии сжатого воздуха 6 и линии 7 нодачи воздуха в склянку с раствором. Устройство работает следующи.м образом. Нажимают пальцем на торец толкателя 5, одновременно закрывая пальцем отверстие, соединяющее камеру / с атмосферой. При этом клапан 3 открывает отверстие, через которое сжатый воздух по линии 7 поступает в -склянку. По достижении требуемого уровня раствора в бюретке отпускают торец толкателя, одновременно открывая отверстие, соединяющее камеру / с атмосферой. При этом пружина 4 прижимает клапан 3, который перекрывает доступ сжатому воздуху в атмосферу. Избыточное давление сбрасывается через отверстие, соединяющее камеру / с атмосферой. Предмет изобретения Клапанное устройство для нолуавтоматических бюреток, состоящее из клапанной коробки, клапана с пружииой и толкателя, отличающееся тем, что, с целью обесиечения простоты и четкости операций наполнения бюретки и Сброса давления, .устройство включает две камеры, одна из которых соединена с линией подачи воздуха в склянку и с атмосферой, а другая -- с линией сжатого воздуха, причем камеры разделены клапаном, толкатель которого имеет выход из устройства в линию, соединяющую камеру с атмосферой.
