Электромагнитный ваттметр Советский патент 1932 года по МПК G01R5/14

Предлагаемое изобретение касается устройства электромэ.гнитного -ваттметра с применением двух взаимно переяендикулярных катуи1ек.: носледовательиой и параллельной, охватывающих сердечник, сделанный из ферромагнитного материала. С целью устранить донолнительный паразитньиг момент, проявляющийся иод действием магнитного ноля параллельной катушки на сердечните. последний вьшолзген В вид(5 н.ггастинкн., имсюя ей форму эллипса и укреилен под определенным углом HaivJioiia его плоскости к оси вра цения.

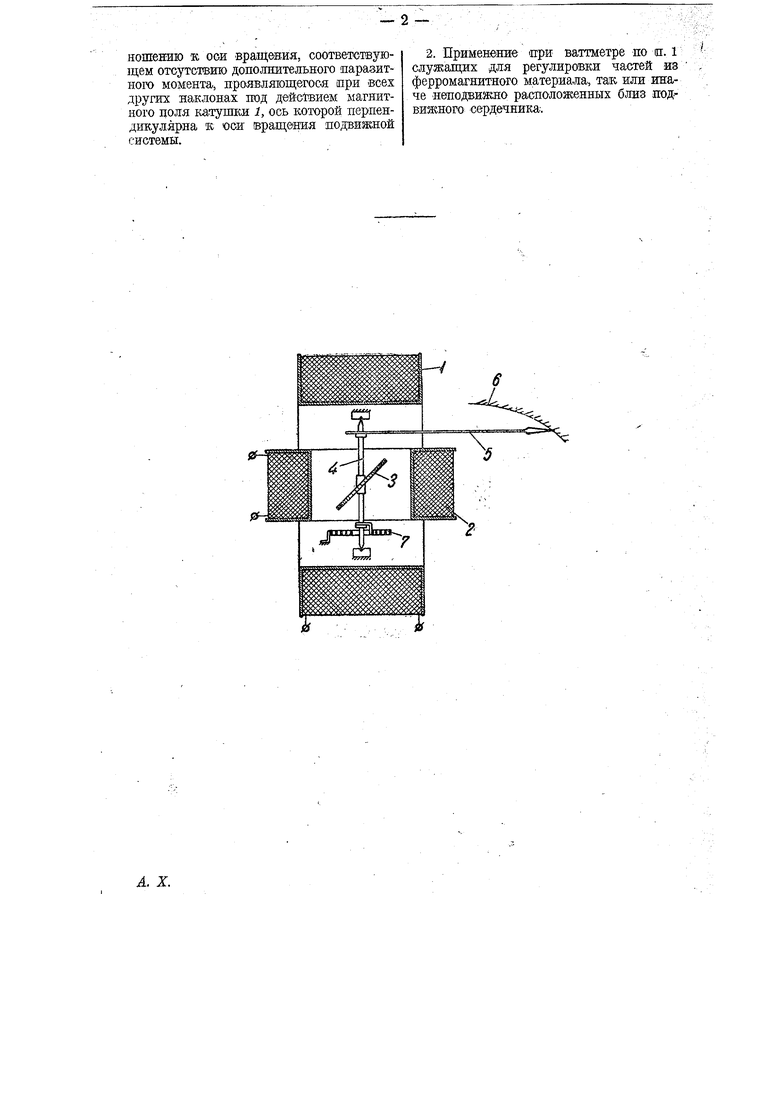

На схематическом чертеже ваттметр изображеи в вертикальном разрезе.

Электромагнитный ваттметр состоит из двух катушек 1 ж 2, действзлощих как нараллельная и носледо вательная и охватывающих иодвижный сердечник 3. Катушки кренятся неподвижно, так что оси расположены нернендику:1ярно друг к другу, а обмотки соответствуют токам иараллельной и последовательной nieinH ваттметра. Подвижный сердечник 3 вьшолнен из ферромагнитного материала и укреплен на оси 4 при онределенном угле нак.лона ки 2. С осью связана стрелка 5, указывающая но шкале 6 отклонение прибора, а пружина 7 созддот противодействугощий момент.

Сердечник 5 выполнен в виде лластинки, Емеюще.Ё форм э.длипса, и укреплен

на оси 4, рэ.ополоукенной внутри ка-тушего.

Форма сердечника 3 и его расположение подбираются так, чтобы иод действием налгагничивания одной катушки 1 он не испытывал дополнительного паразитного вращаюгцего момента. Под действием ноля катуипчИ 2 сердечник получает нродольное намагничивание, взаимодействующее с пoлeiI катушки 1, вследствие чего возникает вращающий момент, пропорциональный токам обеих катуихек; а, следовательно, отклонение стрелки 6 будет показывать мощность так ж.е, ;ак и в обычном ваттметре.

В данном электромагнитном ваттметре, подобно некоторым суш,еству1ощим приборам, применены имеющие целью peryjmровку прибора неподвижные, части из ферpoiiiarHHTHoro материала, так или иначе располагаемые близ подвижного сердечника.

Предмет изобретен н я.

. Электромагнитный ваттметр с применением двух взаимно нерпендикулярных катушек: шоследовательной и парал льной, охватывающих сердечник, сделанный из ферромагнитного материала, отличающийся тем, что в качестве сердечшгка применена пластинка, в виде эллипса, каковОй сердечник, укрепляется при определенном угле наклонаего плоскости п отношению ж оси вращения, соответствующем отсутствию дополнительного паразитного момента, нроявляющегося при всех других наклонах под магнитного доля ватунаси 1, ось которой нерпендикулярна к оси вращения подвижной системы.

2. Примевбние ири ваттметре но и. 1 служащих для регулировки частей из ферромагнитного материала, так, или иначе неподвижно расположенных близ подвижного сердечника.
