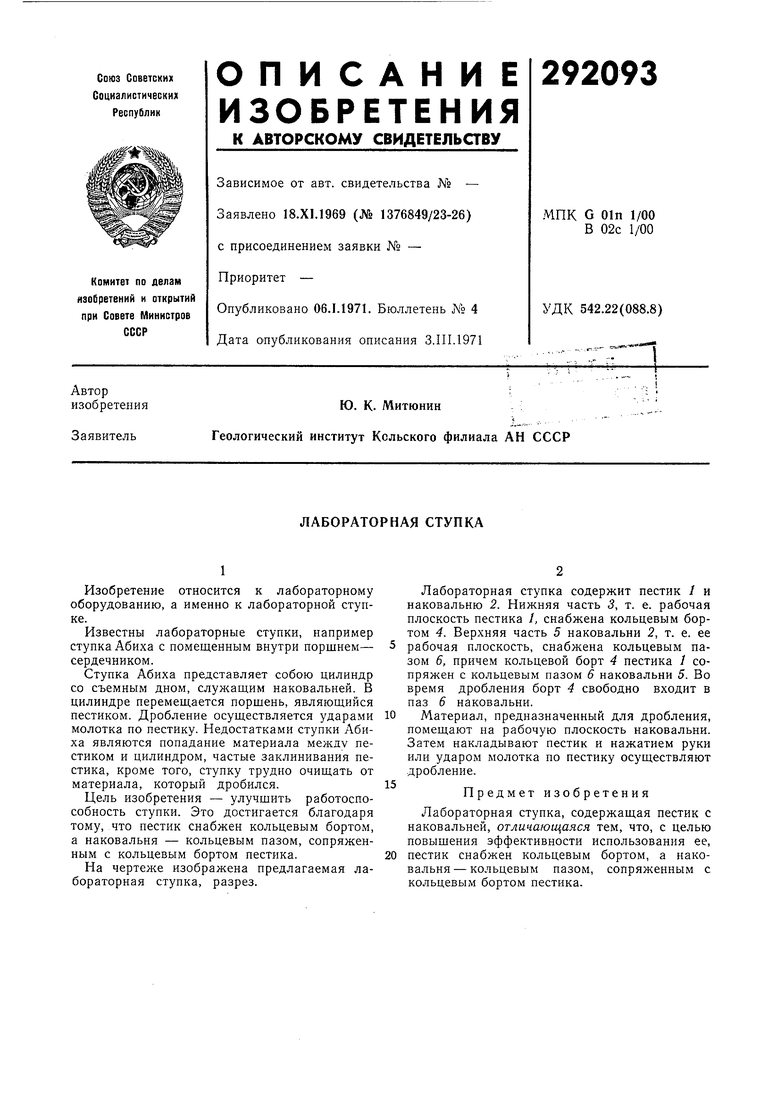

ЛАБОРАТОРНАЯ СТУПКА Советский патент 1971 года по МПК B02C1/00 G01N1/00

Изобретение относится к лабораторному оборудованию, а именно к лабораторной ступке.

Известны лабораторные ступки, например ступка Абиха с помещенным внутри поршнем- сердечником.

Ступка Абиха представляет собою цилиндр со съемным дном, служащим наковальней. В цилиндре перемещается поршень, являющийся пестиком. Дробление осуществляется ударами молотка по пестику. Недостатками ступки Абиха являются попадание материала между пестиком и цилиндром, частые заклинивания пестика, кроме того, ступку трудно очищать от материала, который дробился.

Цель изобретения - улучшить работоспособность ступки. Это достигается благодаря тому, что пестик снабжен кольцевым бортом, а наковальня - кольцевым пазом, сопряженным с кольцевым бортом пестика.

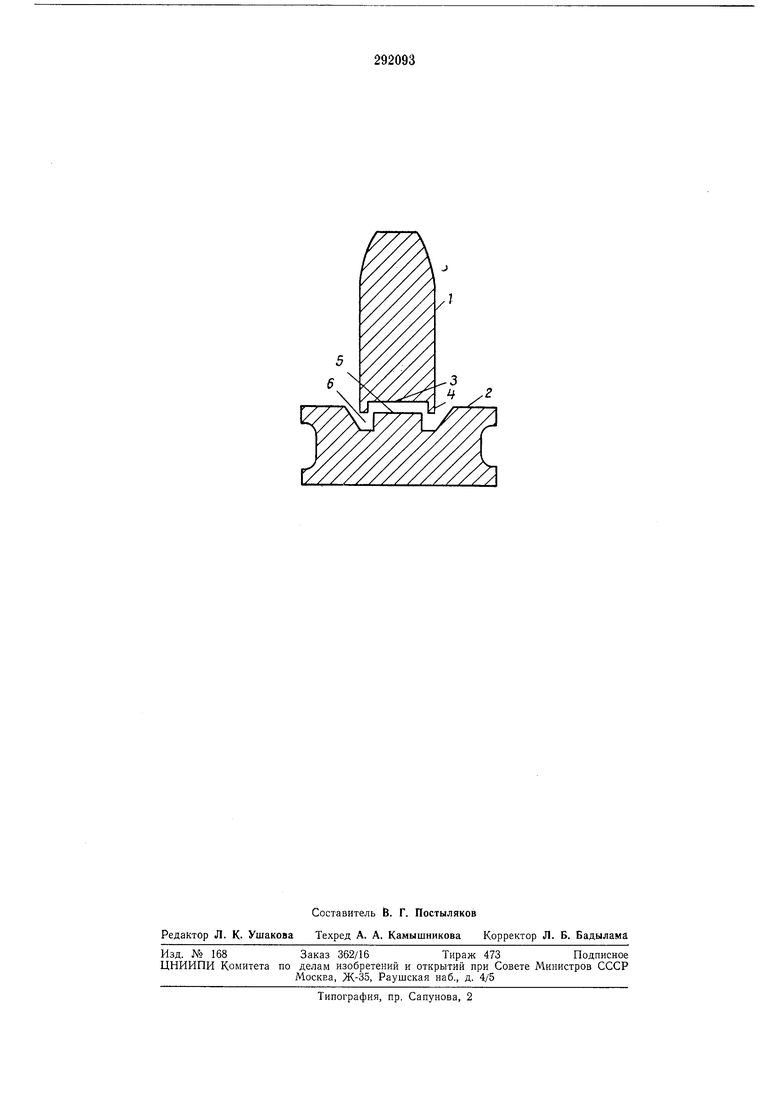

На чертеже изображена предлагаемая лабораторная ступка, разрез.

Лабораторная ступка содержит пестик / и наковальню 2. Нижняя часть 3, т. е. рабочая плоскость пестика /, снабжена кольцевым бортом 4. Верхняя часть 5 наковальни 2, т. е. ее

рабочая плоскость, снабжена кольцевым пазом 6, причем кольцевой борт 4 пестика / сопряжен с кольцевым пазом 6 наковальни 5. Во время дробления борт 4 свободно входит в паз 6 наковальни.

Материал, предназначенный для дробления, помещают на рабочую плоскость наковальни. Затем накладывают пестик и нажатием руки или ударом молотка по пестику осуществляют дробление.

Предмет изобретения

Лабораторная ступка, содержащая пестик с наковальней, отличающаяся тем, что, с целью повыщения эффективности использования ее, пестик снабжен кольцевым бортом, а накосопряженным с

вальня - кольцевым пазом, кольцевым бортом пестика.
