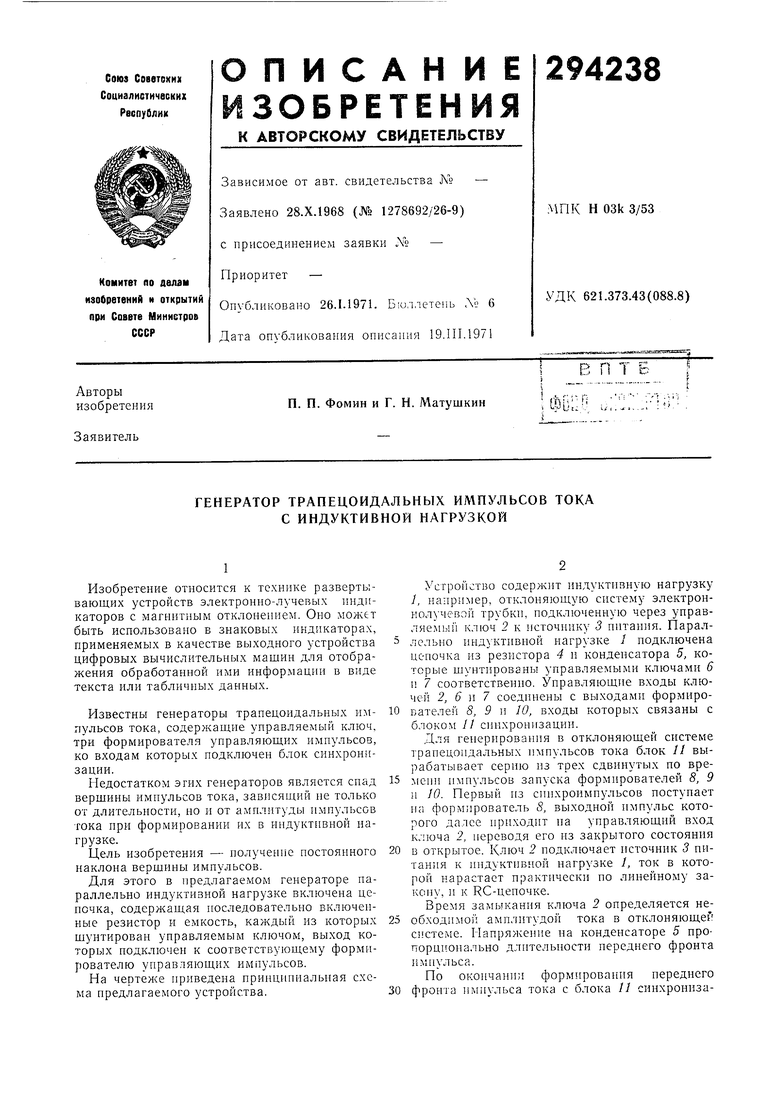

ГЕНЕРАТОР ТРАПЕЦОИДАЛЬНЫХ ИМПУЛЬСОВ ТОКА С ИНДУКТИВНОЙ НАГРУЗКОЙ Советский патент 1971 года по МПК H03K4/00 H03K3/53

Изобретение относится к технике развертывающих устройств электронно-лучевых индикаторов с магнитным отклонением. Оно может быть иснользовано в знаковых индикаторах, применяемых в качестве выходного устройства цифровых вычислительных машин для отображения обработанной ими информации в виде текста или табличных данных.

Известны генераторы трапецоидальных импульсов тока, содержандие управляемый ключ, три формирователя управляющих импульсов, ко входам которых подключен блок синхронизации.

Педостатком эгих генераторов является спад вершины импульсов тока, зависящий не только от длительности, но и от амплитуды нмпульсов тока нри формировании их в индуктивной нагрузке.

Цель изобретения - иолучение постоянного наклона вершины импульсов.

Для этого в предлагаемом генераторе параллельно индуктивной нагрузке включена цепочка, содержащая последовательно включепные резистор и емкость, каждый из которых щунтирован управляемым ключом, выход которых подключен к соответствующему формирователю управляющих импульсов.

Устройство содержит индуктивную нагрузку /, например, отклоняющую систему электроннолучевой трубки, подключенную через управляемый ключ 2 к источнику 3 иитаиия. Параллельно индуктивной нагрузке / подключена цепочка из резистора 4 и конденсатора 5, которые шунтированы управляемыми ключами 6 и 7 соответственно. Управляющие в.ходы ключей 2, 6 п 7 соединены с выходами формирователей 8, 9 и 10, входы которых связаны с блоком // сппхронизации.

Для генерирования в отклоняющей системе трапецоидальных импульсов тока блок 11 вырабатывает серию из трех сдвинутых по времени импульсов запуска формирователей 8, 9 и 10. Первый из сиихроимпульсов поступает иа формирователь S, выходной импульс которого далее приходит на управляющий вход ключа 2, переводя его из закрытого состояния в открытое. Ключ 2 подключает источник 3 питания к пндуктпвной нагрузке /, ток в которой нарастает практически по линейному закону, и к RC-цеиочке.

Время замыкания ключа 2 определяется необходимой амплитудой тока в отклоняющей системе. Папряженпе на конденсаторе 5 пропорционально длнтелыюсти переднего фронта импульса.

ции поступает второй импульс, срывающий работу формирователя 8 и запускающий формирователь 9. Ключ 2 размыкается, а ключ 6 переводится импульсом формирователя 9 в открытое состояние, подключая индуктивную нагрузку / к конденсатору 5. Напряжение на конденсаторе 5 той полярности, какая необходима для поддержания тока, сформированного в отклоняющей катущке во время переднего фронта, компенсирует спад вершины тока за счет потерь на активном сопротивлении цепи отклоняющей катущки. Время замыкания ключа определяется длительностью верщинытрапецоидального импульса тока. Третий синхроимпульс срывает работу формирователя 9 и запускает формирователь 10. Ключ 6 размыкается, а импульс с выхода формирователя 10 открывает ключ 7, служащий для разряда конденсатора 5 во время формирования заднего фронта импульса тока, чтобы перевести схему в исходное состояние. На этом цикл формирования импульса тока заканчивается.

Энергия из иднуктивной нагрузки / во время формирования заднего фронта импульсов может быть рекуперирована обратно в источник 3 питания известными способами.

Предмет изобретения

Генератор трапецоидальных импульсов тока с индуктивной нагрузкой, содержащий управляемый ключ, три формирователя управляющих импульсов, ко входам которых подключен блок синхронизации, отличающийся тем, что, с целью получения постоянного наклона верщины импульсов, параллельно индуктивной нагрузке включена цепочка, содержащая последовательно включенные резистор и емкость, каждый из которых щунтирован управляемым ключом, выход которых подключен к соответствующему формирователю управляющих импульсов.
