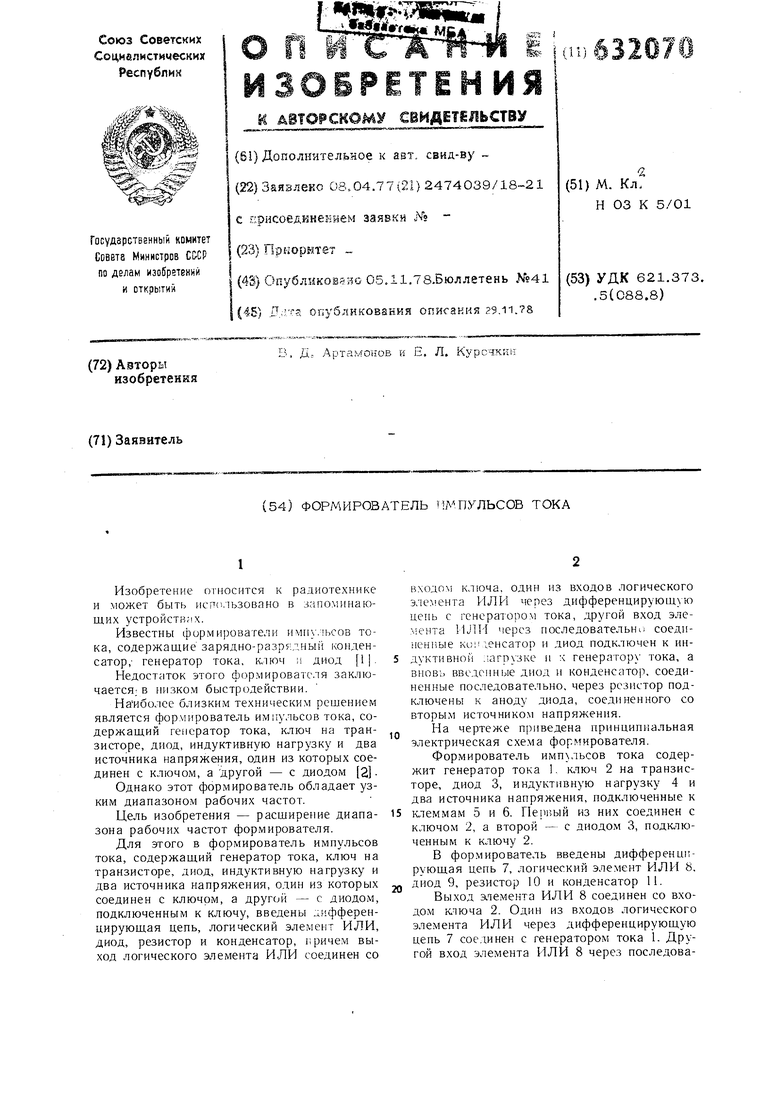

Формирователь импульсов тока Советский патент 1978 года по МПК H03K5/01

Изобретение относится к радиотехнике и может быть исп(1,1ьзовано в запоминающих устройствах.

Известны формирователи импульсов тока, содержащие зарядно-разрядный конденсатор,- генератор тока, ключ и диод 1.

Недостаток этого формирователя заключается; в низком быстродействии.

Наиболее близким техническим решением является формирователь импульсов тока, содержащий генератор тока, ключ на транзисторе, диод, индуктивную нагрузку и два источника напряжения, один из которых соединен с ключом, а другой - с диодом 2.

Однако этот формирователь обладает узким дианазоном рабочих частот.

Цель изобретения - расширение диапазона рабочих частот формирователя.

Для этого в формирователь импульсов тока, содержащий генератор тока, ключ на транзисторе, диод, индуктивную нагрузку и два источника напряжения, один из которых соединен с ключом, а другой - с диодом, подключенным к ключу, введены дифференцирующая цепь, логический элемент ИЛИ, диод, резистор и конденсатор, гфичем выход логического элемента ИЛИ соединен со

входом ключа, один из входов логического элемента ИЛИ через дифференцирующую день с генераюром тока, другой вход элемента ИЛИ через носледовательнг: соединенные К1)1: генсатор и диод подключен к индуктивной :1агрузке и л генератору тока, а вновь введенные диод и конденсатор, соединенные последовательно, через резистор подключены к аноду диода, соединенного со вторым источником напряжения.

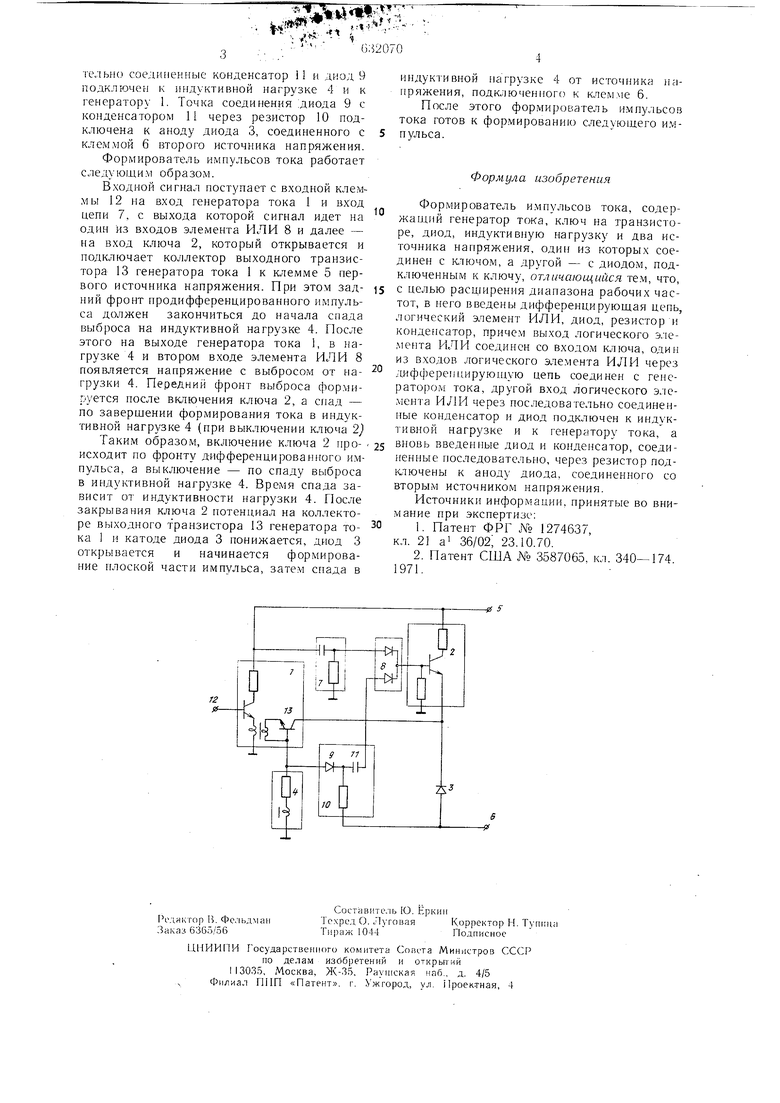

На чертеже пр1 ведена принципиальная электрическая схема формирователя.

Формирователь имп льсов тока содержит генератор тока . ключ 2 на транзисторе, диод 3, индуктивную нагрузку 4 и два источника напряжения, подключенные к к,теммам 5 и 6. Первый из них соединен с ключом 2, а второй - с диодом 3, подключенным к ключу 2.

В формирователь введены дифференцирующая цепь 7, логический элемент ИЛИ 8. диод 9, резистор 10 и конденсатор 11.

Выход апемента ИЛИ 8 соединен со входом ключа 2. Один из входов логического элемента ИЛИ через дифференцирующую цепь 7 соединен с генератором тока 1. Другой вход элемента ИЛИ 8 через последоваl m

3 тельно соединенные конденсатор 11 и диод 9 подключен к индуктивной нагрузке 4 н к генератору 1. Точка соединения диода 9 с конденсатором И через резистор 10 нодключена к аноду диода 3, соединенного с клеммой 6 второго источника напряжения. Формирователь имнульсов тока работает следующим образом. Входной сигнал поступает с входной клеммы 12 на вход генератора тока 1 и вход цени 7, с выхода которой сигнал идет на один из входов элемента ИЛИ 8 и далее - на вход ключа 2, который открывается и подключает коллектор выходного транзистора 13 генератора тока 1 к клемме 5 первого источника напряжения. При этом задНИИ фронт продифференцированного импульса должен закончиться до начала спада выброса на индуктивной нагрузке 4. После этого на выходе генератора тока 1, в нагрузке 4 и втором входе элемента ИЛИ 8 появляется напряжение с выбросом от нагрузки 4. Передний фронт выброса формируется после включения ключа 2, а спад - по завершении формирования тока в индуктивной нагрузке 4 (при выключении ключа 2} Таким образом, включение ключа 2 происходит по фронту дифференцированного импульса, а выключение - по спаду выброса в индуктивной нагрузке 4. Время спада зависит от индуктивности нагрузки 4. После закрывания ключа 2 потенциал на коллекторе выходного транзистора 13 генератора тока 1 и катоде диода 3 понижается, диод 3 открывается и начинается формирование плоской части импульса, затем спада в

4

-0 f индуктивной нагрузке 4 от источника liaпряжения, подключенного к клеы.че 6. После этого формирователь и.мпульсов тока готов к формированию следующего и.мпульса. Формула изобретения Формирователь импульсов тока, содержан1ий генератор тока, ключ на транзисторе, диод, индуктивную нагрузку и два источника напряжения, один из которых соединен с ключом, а другой - с диодом, подключенным к ключу, отличающийся тем, что, с целью расширения диапазона рабочих частот, в него введены дифференцирующая цепь, логический элемент ИЛИ, диод, резистор и конденсатор, причем выход логического э.лемента ИЛИ соединен со входо.м ключа, один из входов логического элемента ИЛИ через дифференцирующую цепь соединен с генератором тока, другой вход логического элемента ИЛИ через последовательно соединенные конденсатор и диод подключен к индуктивной нагрузке и к генератору тока, а вновь введенные диод н конденсатор, соединенные иоследовательно, через резистор подключены к аноду диода, соединенного со вторым источником напряжения. Источники информации, принятые во вни.мание при экспертизе: 1.Патент ФРГ JY 1274637, кл. 21 а 36/02; 23.10.70. 2.Патент США № 3587065. кл. 340-174. 1971.
