ПРИБОР ДЛЯ ТРЮМНОЙ СИГНАЛИЗАЦИИ Советский патент 1933 года по МПК G01F23/10

В предлагаемом приборе для трюмной сигнализации заключающая переключатель камера соединена с поплавком резиновым шлангом, охватывающим рычаг, приводящий в действие переключатель.

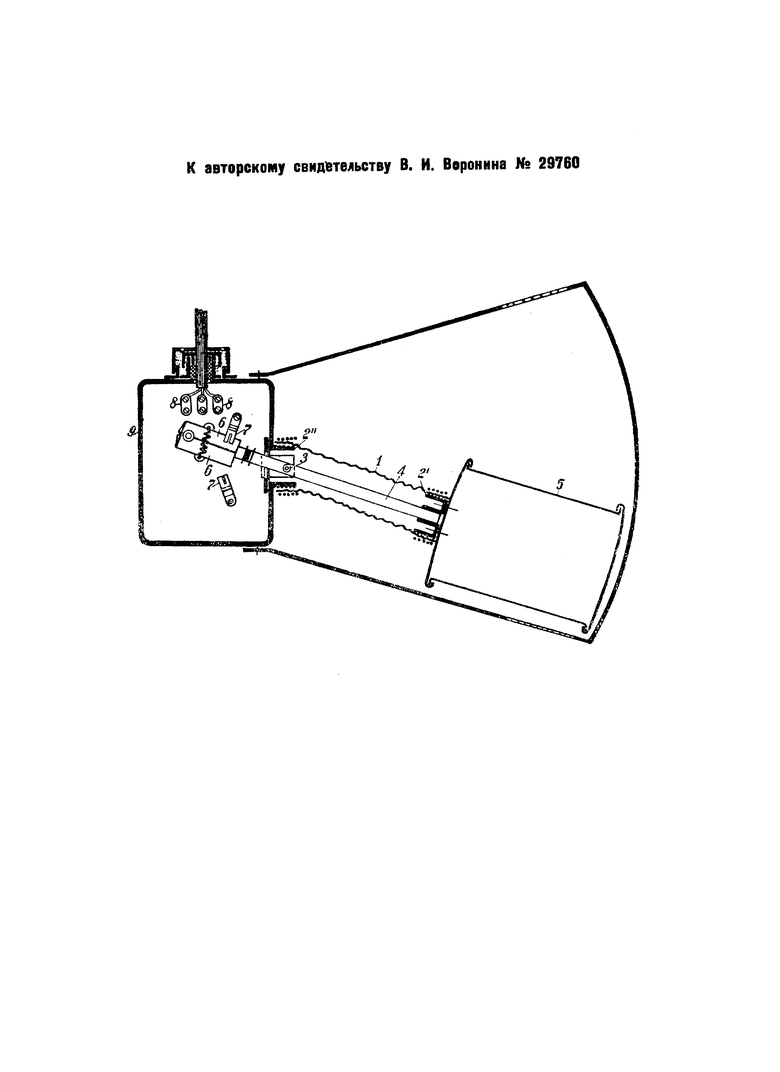

На чертеже изображен вертикальный разрез прибора.

Сущность прибора заключается в том, что эластичный резиновый шланг 1 своими концами надевается на короткие патрубки 2′ и 2″, герметически укрепленные фланцами, один 2′ - к поплавку 5, другой 2″ - к герметической коробке 9. Внутри последней располагаются ось вращения 3 рычага 4 от поплавка 5, короткое плечо рычага с ножами переключателя 6 моментального действия (типа переключателей сильного тока), контакты 7, зажимы 8 и добавочные сопротивления (по надобности).

Ножи переключателя с подводом к ним тока изолируются от оси вращения.

Шланг 1 берется такого диаметра, чтобы движение рычага 4 внутри него при подъеме и опускании поплавка 5 происходило беспрепятственно.

Поплавок должен обладать достаточной подъемной силой для действия переключателя.

Применение эластичного шланга дает таким образом возможность располагать ось вращения 3 рычага 4 внутри герметичного пространства (без применения укупорки оси сальниками) и потому ставит ее в выгодные условия работы; при этом имеется возможность легко применить надежный тип переключателя с режущими контактами.

Прибор для трюмной сигнализации, отличающийся тем, что камера 9, заключающая переключатель 6, 7, 7, соединена посредством резинового шланга 1 с поплавком 5, каковой шланг охватывает рычаг, приводящий в движение переключатель.
