СПОСОБ ОХЛАЖДЕНИЯ ГАЗА Советский патент 1971 года по МПК F25B23/00

По основному авт. св. № 259915 известен Способ охлажден-ия газа, заключающийся в Том, что высоконапорный газ вводят в камеру через соосное с ней сопло, отводят холодный газ через отверстие в выходной части камеры, а нагретый газ - в противоположном Напра1влении.

Предлагаемое изобретение имеет целью дальнейшее усовершенствование указанного способа, позволяющее уменьшить габариты устройств, реалйзуюш.их данный способ.

Эта цель достигается тем, что высоконапорный газ подают в глухую камеру, а холодный газ отводят через кольцевое отверстие на входе в камеру.

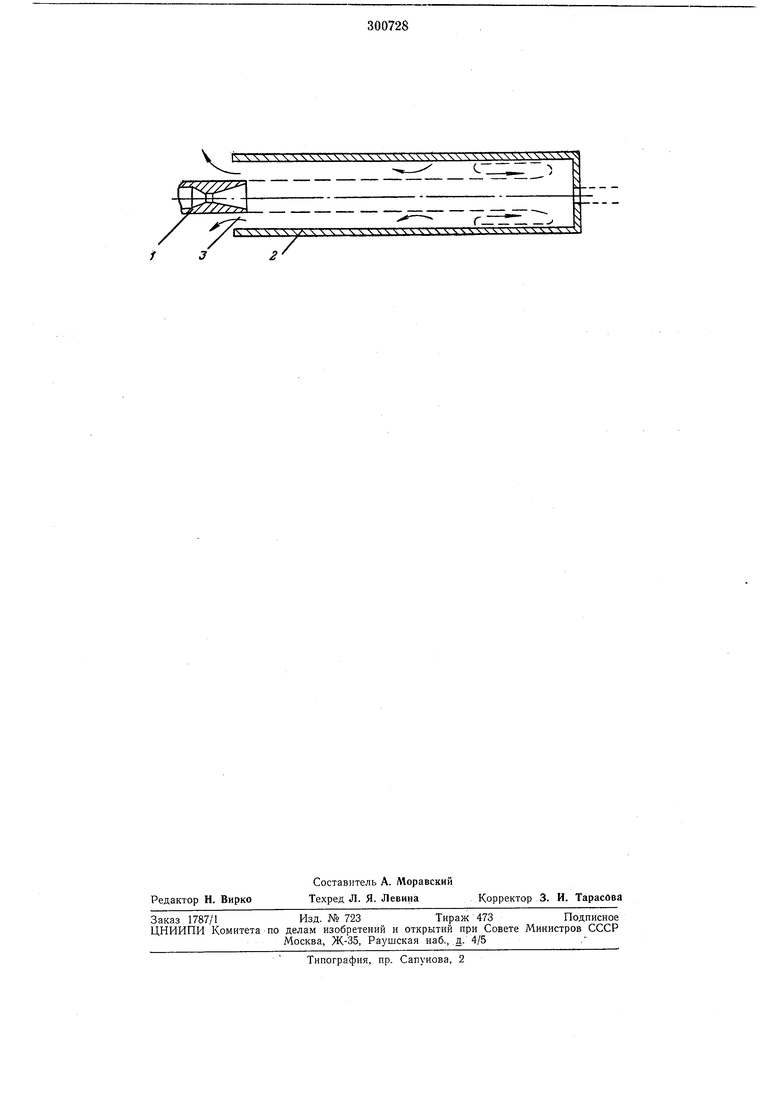

Чертелс иллюстрирует процесс получения холодного воздуха по предложенному способу.

Исходное рабочее тело через высоконапорное сопло / подают по оси в глухую камеру 2. Холодный газ отводят через кольцевое отверстие 5 на входе в камеру, в которой при работе образуются один или несколько вихрей, постоянно вращающихся потоком аналогично рабочему колесу турбины трения, отнимающему от потока энергию. Отобранная энергия выделяется в виде тепла, нагревающего конец камеры, противоположный месту подвода исходного рабочего тела, которсе отводится либо естественно, либо прИнудительно.

Предмет изобретения

Способ охлаждения газа по авт. св. № 259915, отличающийся тем, что, с целью уменьшения габаритов устройств для реал изации способа, высоконапорный газ подают в глухую камеру, а холодный газ отводят чгрез кольцевое отверстие на входе в камеру.
