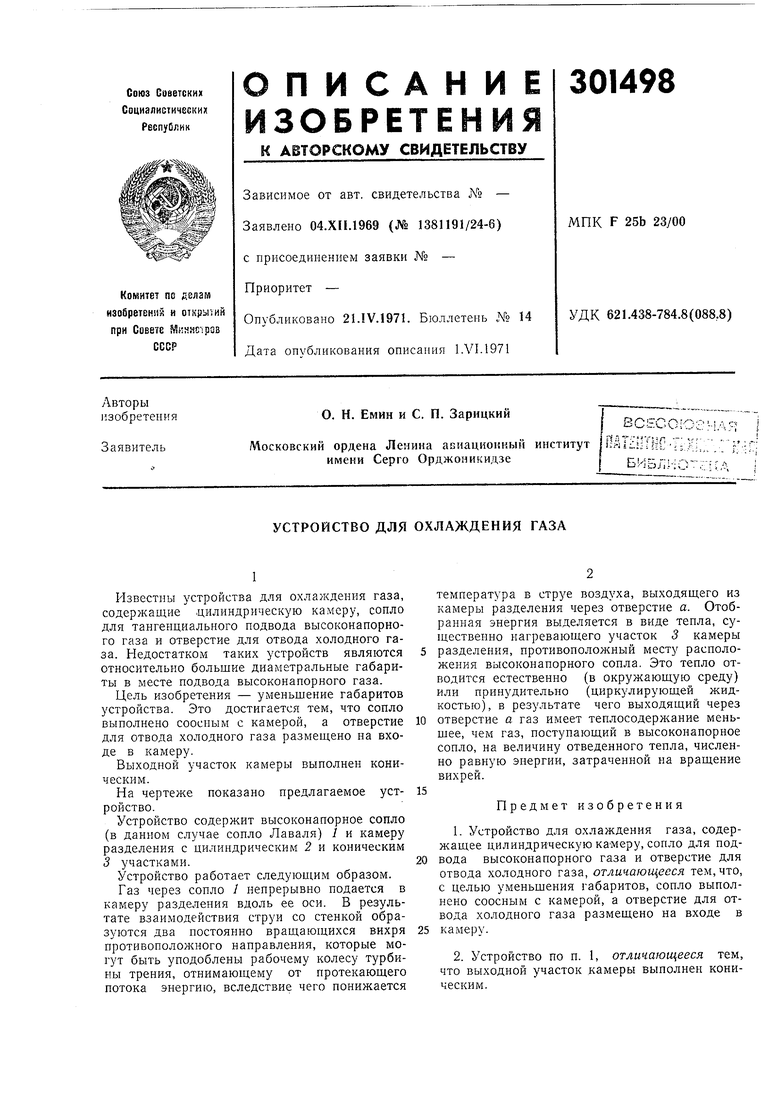

Известны устройства для охлаждения газа, содержащие цилиндрическую камеру, сопло для тангенциального подвода высоконапорного газа и отверстие для отвода холодного газа. Недостатком таких устройств являются относительно большие диаметральные габариты в месте подвода высоконапорного газа.
Цель изобретения - уменьшение габаритов устройства. Это достигается тем, что сопло выполнено соосным с камерой, а отверстие для отвода холодного газа размеш,ено на входе в камеру.
Выходной участок камеры выполнен коническим.
На чертеже показано предлагаемое устройство.
Устройство содержит высоконапорное сопло (в данном случае сопло Лаваля) 1 и камеру разделения с цилиндрическим 2 и коническим 3 участками.
Устройство работает следующим образом.
Газ через сопло / непрерывно подается в камеру разделения вдоль ее оси. В результате взаимодействия струи со стенкой образуются два постоянно вращающихся вихря противоположного направления, которые могут быть уподоблены рабочему колесу турбины трения, отнимающему от протекающего потока энергию, вследствие чего понижается
температура в струе воздуха, выходящего из камеры разделения через отверстие а. Отобранная энергия выделяется в виде тепла, существенно нагревающего участок 3 камеры разделения, противоположный месту расположения высоконапорного сопла. Это тепло отводится естественно (в окружающую среду) или принудительно (циркулирующей жидкостью) , в результате чего выходящий через отверстие а газ имеет теплосодержание меньшее, чем газ, поступающий в высоконапорное сопло, на величину отведенного тепла, численно равную энергии, затраченной на вращение вихрей.
15
Предмет изобретения
1.Устройство для охлаждения газа, содержащее цилиндрическую камеру, сопло для подвода высоконапорного газа и отверстие для отвода холодного газа, отличающееся тем, что, с целью уменьшения габаритов, сопло выполнено соосным с камерой, а отверстие для отвода холодного газа размещено на входе в
камеру.
Холодный газ /
J Горячая Стенка /
