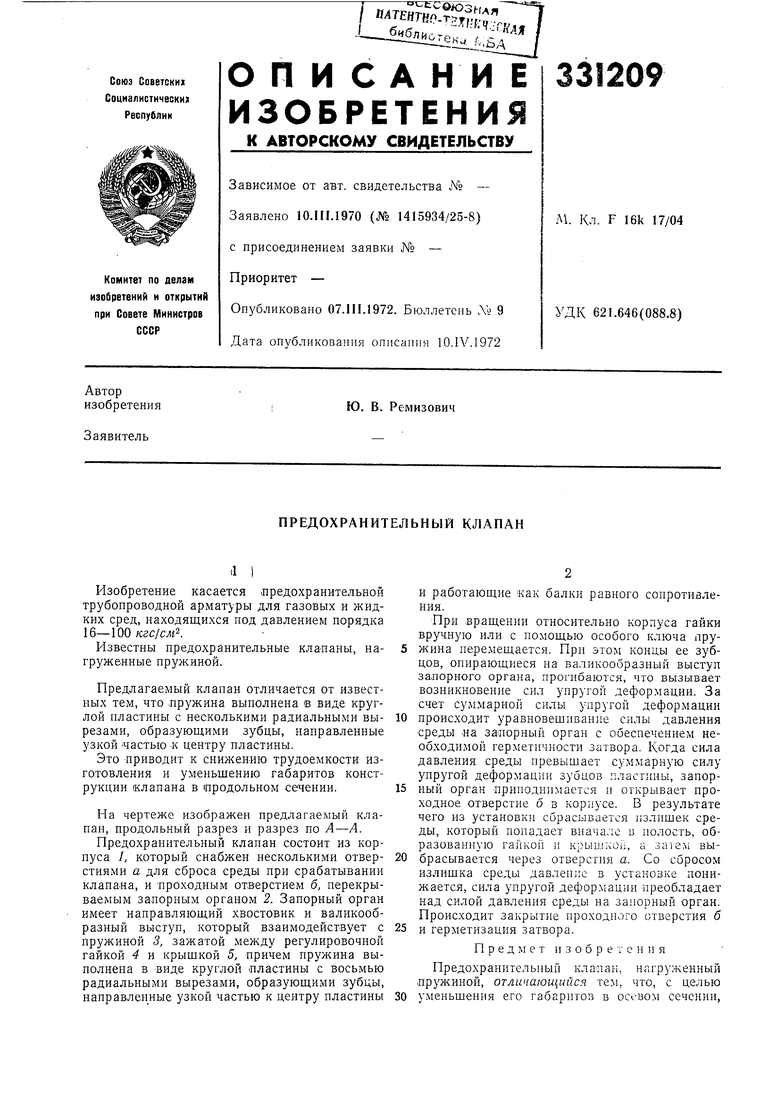

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН Советский патент 1972 года по МПК F16K17/04

il I

Изобретение касается предохранительной трубонроводной арматуры для газовых и жидких сред, находящихся под давлением порядка IQ-IOQ кгс/см.

Известны предохранительные клапаны, нагруженные пружиной.

Предлагаемый клапан отличается от известных тем, что .пружина выполнена в виде круглой пластины с несколькими радиальными вырезами, образующими зубцы, направленные узкой Частью к центру пластины.

Это приводит к снижению трудоемкости изготовления и уменьшению габаритов конструкции клапана в продольном сечении.

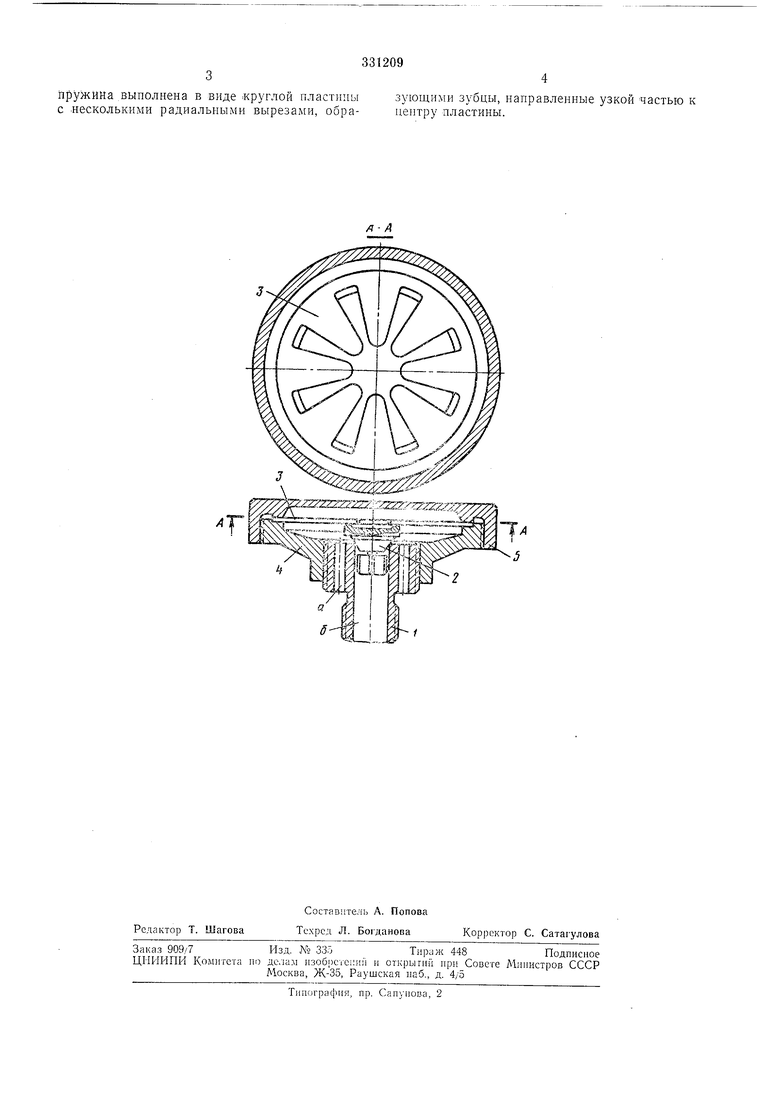

На чертеже изображен предлагаемый клапан, продольный разрез и разрез по А-А.

Предохранительный клапан состоит из корпуса /, который снабжен несколькими отверстиями а для сброса среды при срабатывании клапана, и лроходным отверстием б, перекрываемым залорным органом 2. Запорный орган имеет направляющий хвостовик и валикообразный выступ, который взаимодействует с пружиной 3, зажатой между регулировочной гайкой 4 и крышкой 5, причем пружина выполнена в виде круглой пластины с восьмью радиальными вырезами, образующими зубцы, направленные узкой частью к центру пластины

И работающие как балки равного сопротивления.

При вращении относительно корпуса гайки вручную или с помощью особого ключа лружина перемещается. При зтом концы ее зубцов, опирающиеся на валикообразный выступ залорного органа, прогибаются, что вызывает возникновение сил упругой деформации. За счет суммарной силы упругой деформации происходит уравновешивание силы давления среды на заиорный орган с обеспечением необходимой герметичности затвора. Когда сила давления среды превышает суммарную силу упругой деформации зубцов пластины, запорный орган приподнимается и открывает проходное отверстие б в корпусе. В результате чего из установки сбрасывается 1злишек среды, который попадает вначале в нолосгь, образованную гайкой и крышкой, а затем выбрасывается через отверстия а. Со сбросом излишка среды давление в установке понижается, сила упругой деформации преобладает над силой давления среды на запорный орган. Происходит закрытие проходного отверстия б и герметизация затвора.

пружина выполнена в виде «руглой пластины с .несколькими радиальными вырезами, образующими зубцы, направленные узкой частью к центру пластины.
