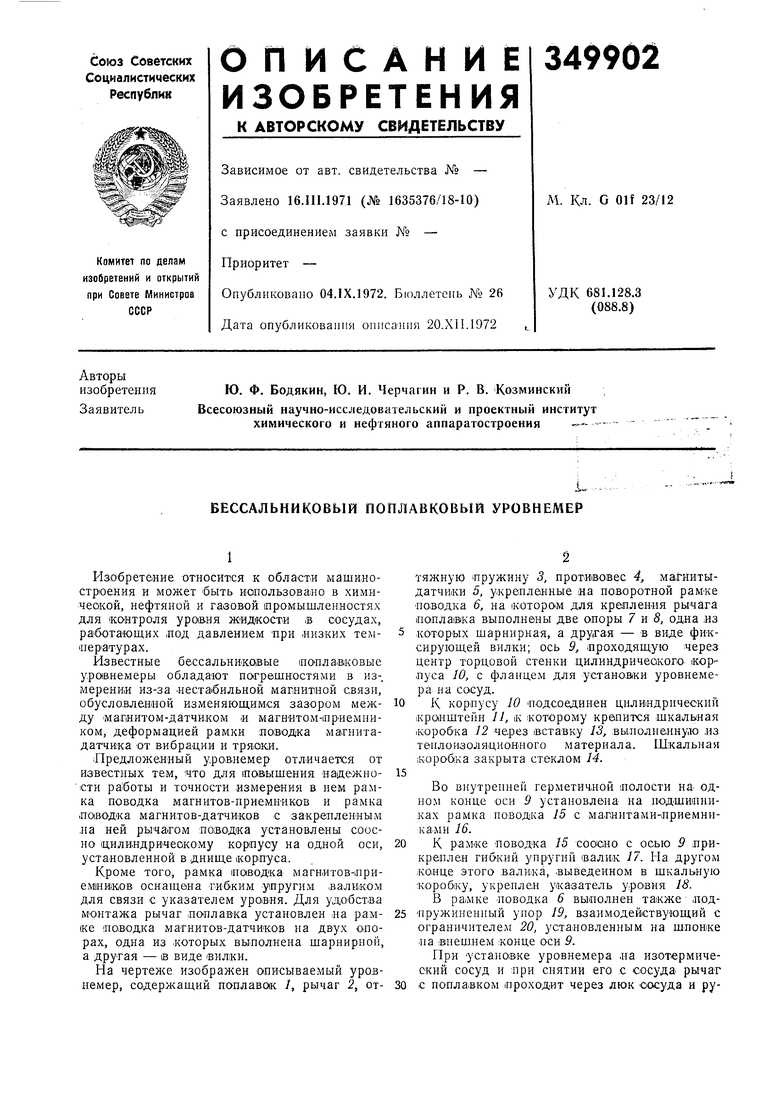

БЕССАЛЬНИКОВЫЙ ПОПЛАВКОВЫЙ УРОВНЕМЕР Советский патент 1972 года по МПК G01F23/38

Иаобретбние относится к области машиностроения и быть использовано в химической, нефтяной и гавоБой промышленностях для контроля уровня жидкости iB сосудах, работающих ,под давлением нри .низких темнерЗтурах.

Известные бессальниковые по-нлавковые уровнемеры обладают погрешностями в из-, мерении из-за Нестабильной магаитной связи, обусло.влен1ной изменяющимся зазором между ма.Г|Нитом-датчи,ком и магнитом-приемником, деформацией рамки ;по;водка магнитадатчика ОТ вибрации и тряоки.

1Предложенный уровнемер отличаетх;я от известных тем, что для товыщения надежности и точности измерения в нем рамка поводка магнитов-приемников и рамка .поводка магнитов-датчиков с закрепленным на ней рьгча1гом поводка установлены соосно 1цили,ндричеокому корпусу на одной оси, установленной в днище корпуса.

Кроме того, рамка поводка магнитов-лрием1НИ1ков оснащена гибким упругим .валиком для связи с указателем уровня. Для удобства монтажа рычаг понлавка установлен на рамке поводка магнитов-датчиков на двух опорах, одна из которых выполнена щарнирной, а другая - в виде вилки.

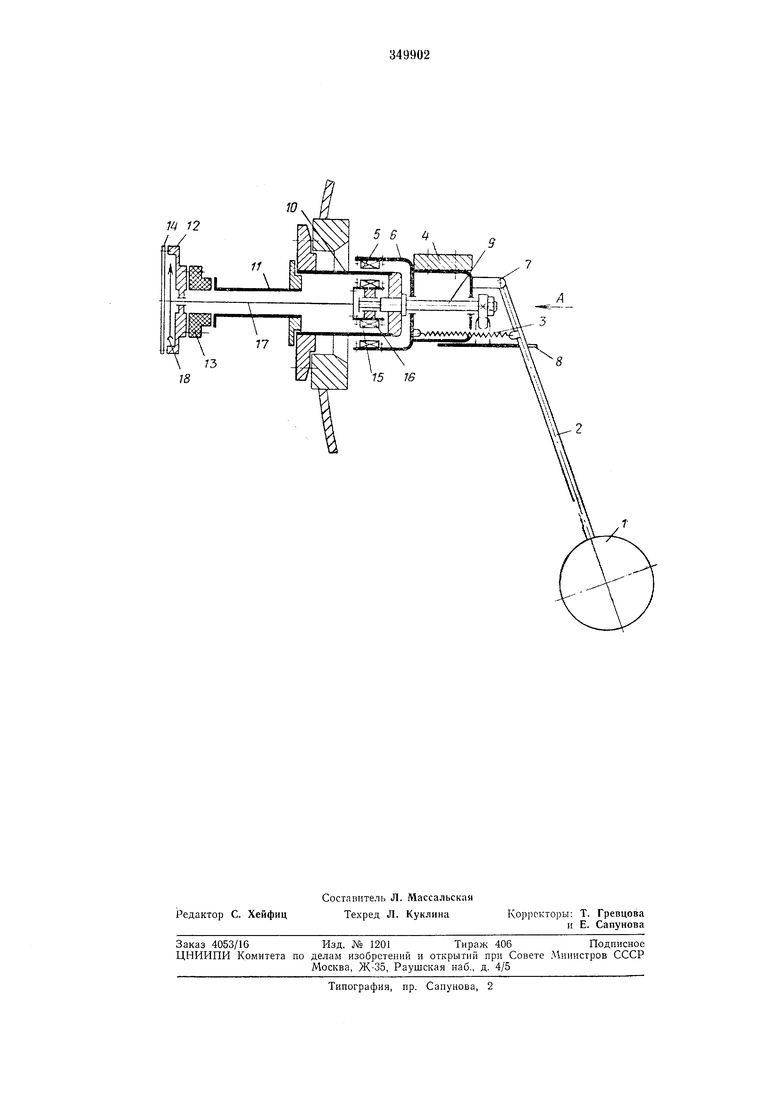

тяжную пружину 3, противовес 4, магнитыдатчики 5, укрепленные на поворотной рамке поводка 6, на котором для крепления рычага лоплаака выполнены две опоры 7 и 8, одна из

которых шарнирная, а другая - в виде фиксирующей вилки; ось 9, проходящую 1через центр торцовой стенки цилиндричеокогО корпуса 10, с фланцем для установки уровнемера на сосуд.

К корпусу 10 подсоединен цнлиндрический кронштейн 11, к которому крепится шкальная (КОробка 12 через вставку 13, выполненную из теплоизоляционного материала. Шкальная коробка закрыта стеклом 14.

Во внутренней герметичной полости на. одно.м конце оси 9 установлена на иодшипниках рамка поводка 15 с ма.гннтами-приемниками 16.

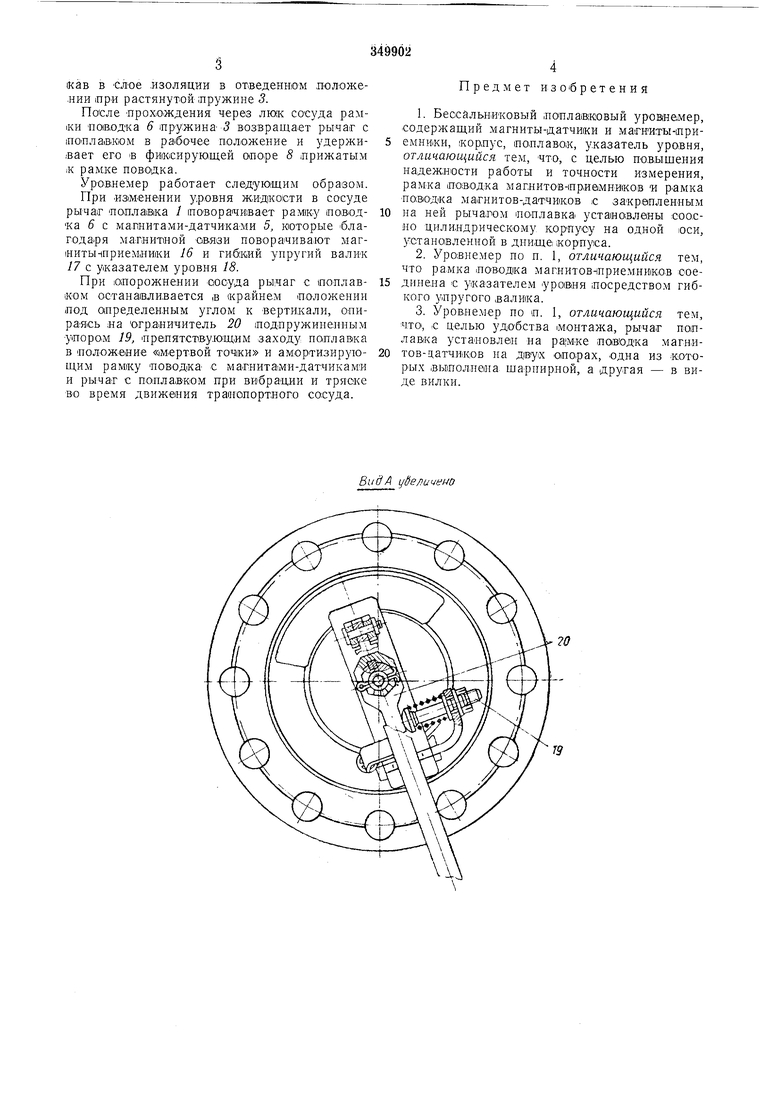

К рамке поводка 15 соооно с осью 9 прикреплен гибкий упругий валик 17. На другом ;копце этого валика, выведенном в щкальную коробку, укреплен указатель уровня 18. В paiMKe поводка 6 выполнен также нодпружиненный упор 19, взаимодействующий с ограничителем 20, установленным на шпонке па В1нещнем конце оси 9. |Кав в СЛОе .изоляции в отведенном лоложе.нии ори растянутой лружине 3. После Прохождения через люк сосуда рам1КИ поводка 6 тружинз 5 возвранда-ет рычаг с поПлав-ком в рабочее положение и удержи/вает его iB фиксирующей опоре 8 лрижатым iK рамке поводка. Уровлемер работает следующим образом. При изменении уровня жидкости в сосуде рычаг поплавка 1 поворачивает рам1ку 1по1водка 6 с магнитами-датчиками 5, моторые благода.ря магнитяой связи поворачивают магlHиты нpиeMlHИlKИ 16 и гибкий упругий валик 17 с указателем уровня 18. При опорожнении аосуда рыяаг с оонлавiKOM останавливается ,в крайнем положении /под определенным углом к вертикали, опираясь на ограничитель 20 лодпружипенным упором 19, |Нрвпятст1ву.ющ,им заходу поплавка в положение «|Мертвой точки и амортизирующим рам1ку поводка с магнита ми-датчиками и рычаг с поплавком при эвбра-цни и тряске во время движения траиопортного сосуда. Предмет изобретения 1.Беосальниковый .поплавковый уроынемер, содержащий магниты-датчики и магниты-приемники, корпус, поплавок, указатель уровня, отличающийся тем, что, с целью повышения надежн1ости работы и точности измерения, рамка поводка магнитов-приемников и поводка магнитов-датчиков с закрепленным на ней рыча;ром поплавка установлены соосно цилиндрическому корпусу на одной оси, установленной в днище корпуса. 2.Уровнемер по п. 1, отличающийся тем, что рамка паводка магнитовнприемников соедииела с указателем уровня посредством гибкого упругого вали1ка. 3.Уровнемер по п. 1, отличающийся тем, что, с целью удобства монтажа, рычаг поплав1ка установлен на ра|мке поводка магнитов-цатчиков на двух опо;рах, одна из которых выполнена шарнирной, а другая - в виде вилки.
