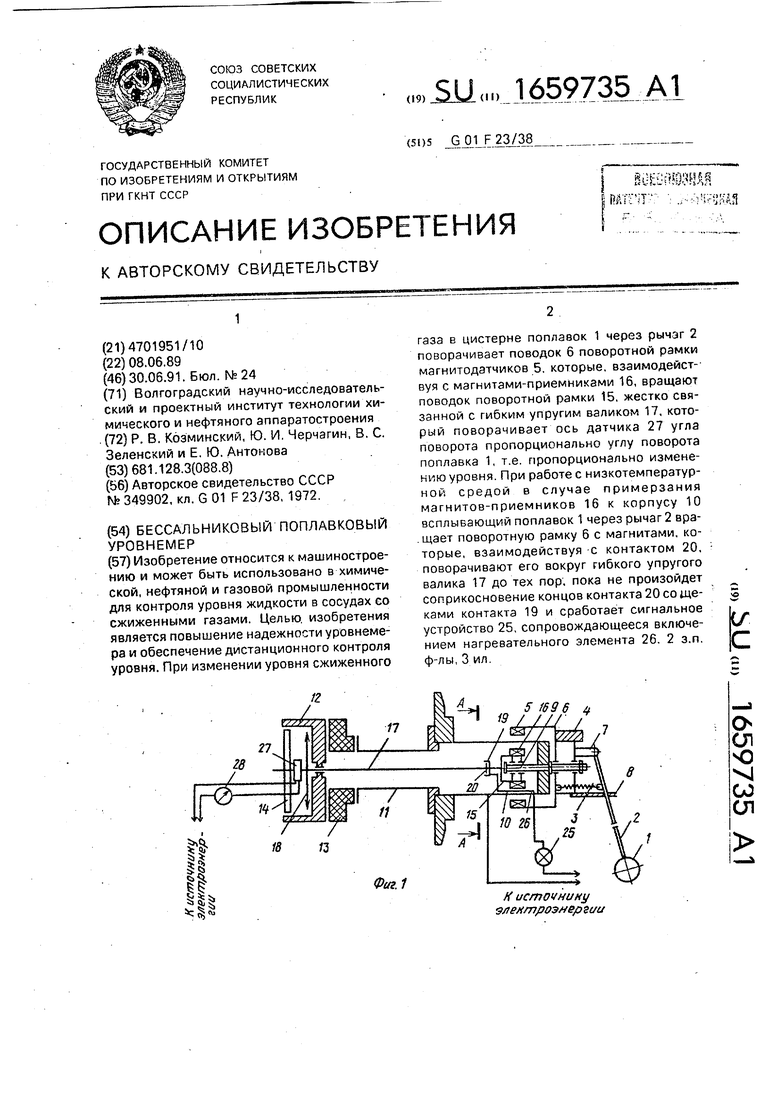

Бессальниковый поплавковый уровнемер Советский патент 1991 года по МПК G01F23/38

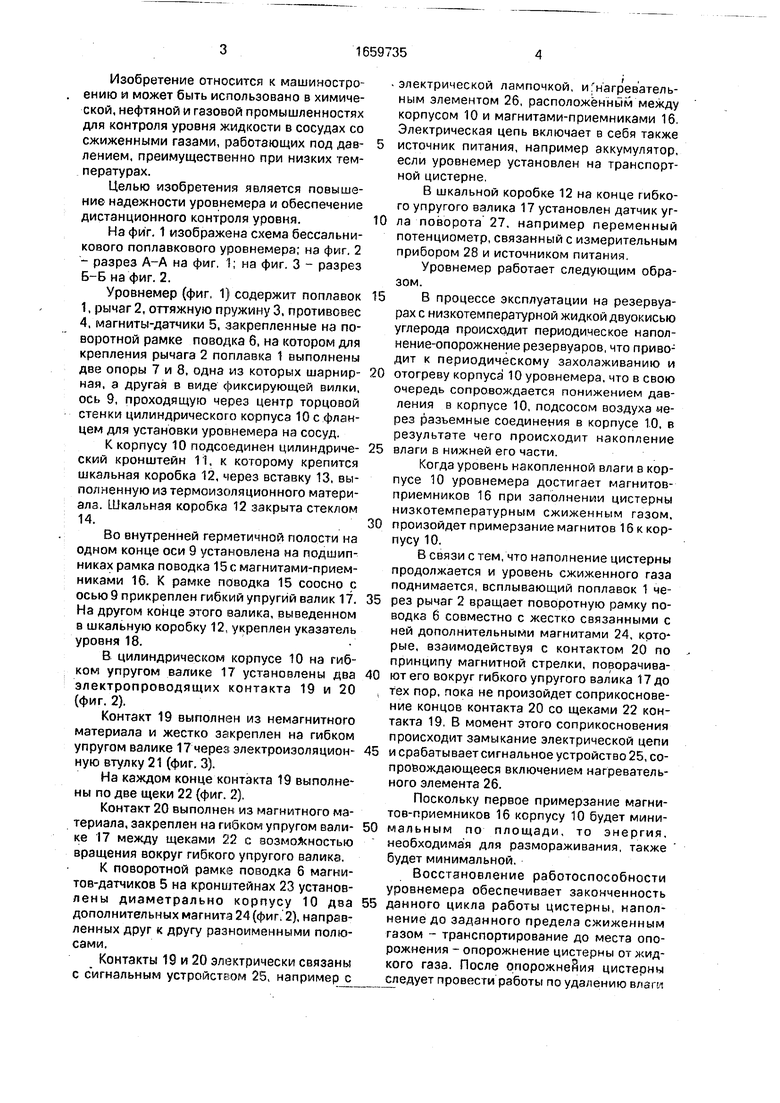

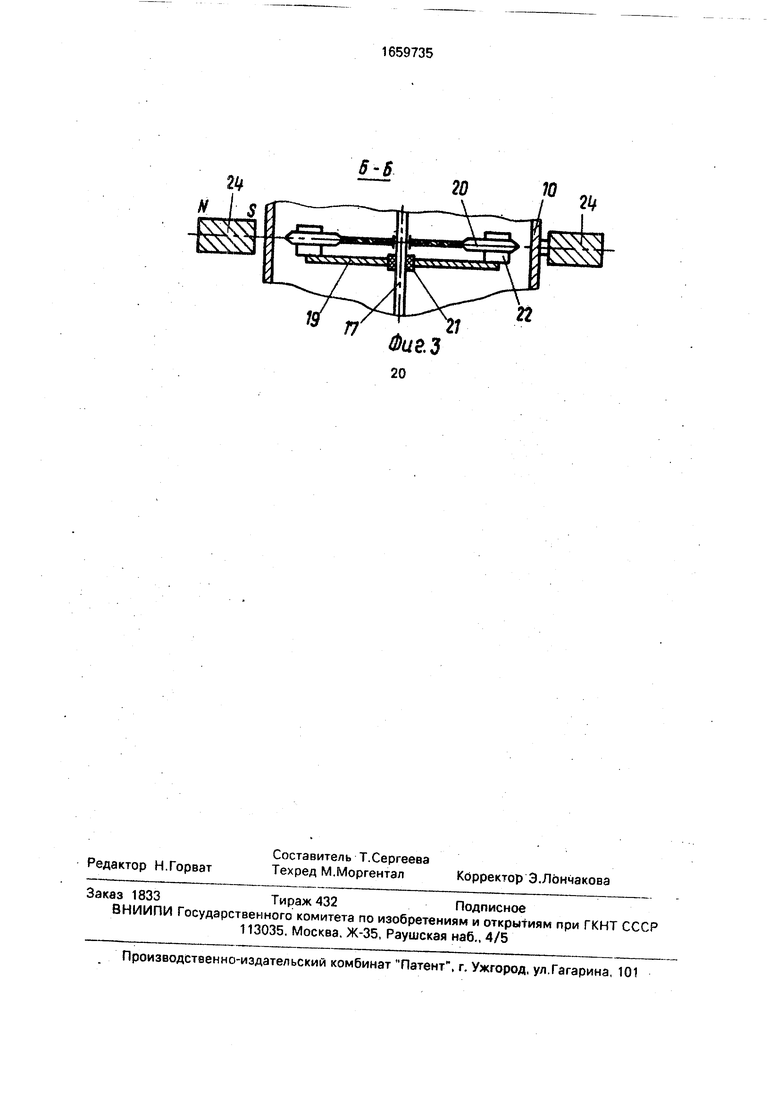

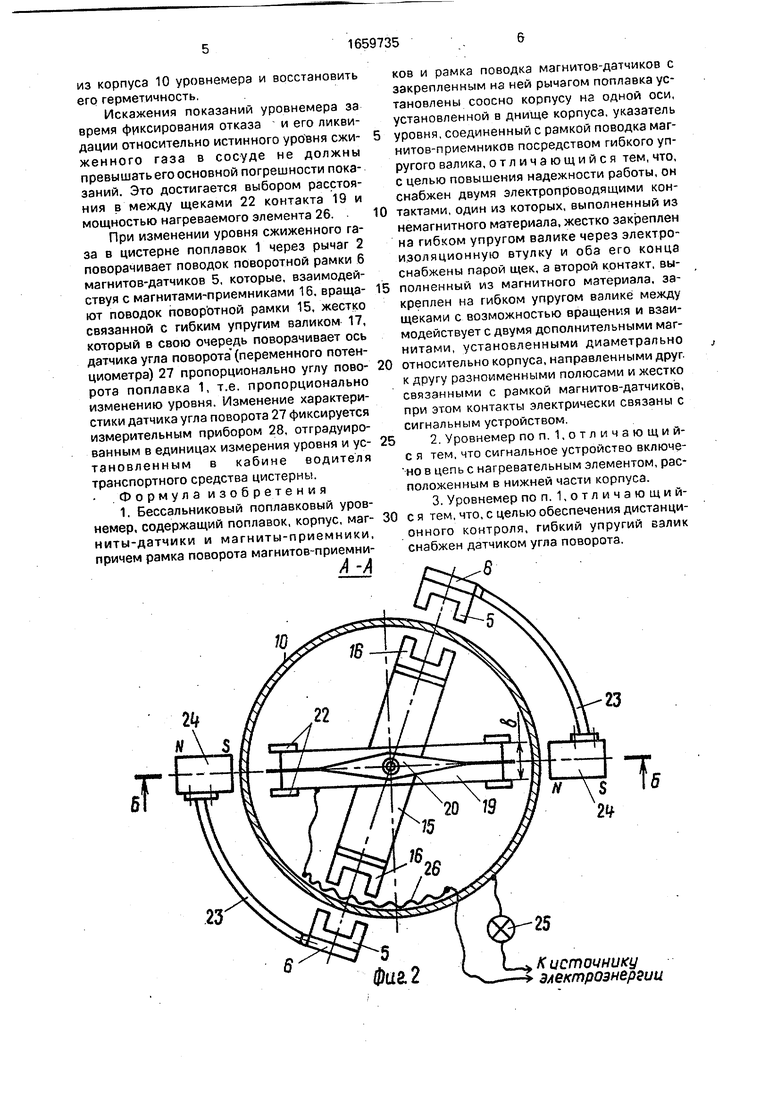

Изобретение относится к машиностроению и может быть использовано в химической, нефтяной и газовой промышленности для контроля уровня жидкости в сосудах со сжиженными газами. Целью изобретения является повышение надежности уровнемера и обеспечение дистанционного контроля уровня. При изменении уровня сжиженного газа в цистерне поплавок 1 через рычаг 2 поворачивает поводок 6 поворотной рамки магнитодатчиков 5. которые, взаимодействуя с магнитами-приемниками 16, вращают поводок поворотной рамки 15, жестко связанной с гибким упругим валиком 17, который поворачивает ось датчика 27 угла поворота пропорционально углу поворота поплавка 1, т.е. пропорционально изменению уровня При работе с низкотемператур- ной средой в случае примерзания магнитов-приемников 16 к корпусу 10 всплывающий поплавок 1 через рычаг 2 вращает поворотную рамку 6 с магнитами, которые, взаимодействуя с контактом 20, поворачивают его вокруг гибкого упругого валика 17 до тех пор. пока не произойдет соприкосновение концов контакта 20 со щеками контакта 19 и сработает сигнальное устройство 25, сопровождающееся включением нагревательного элемента 26. 2 з.п. ф-лы, 3 ил С/ с
