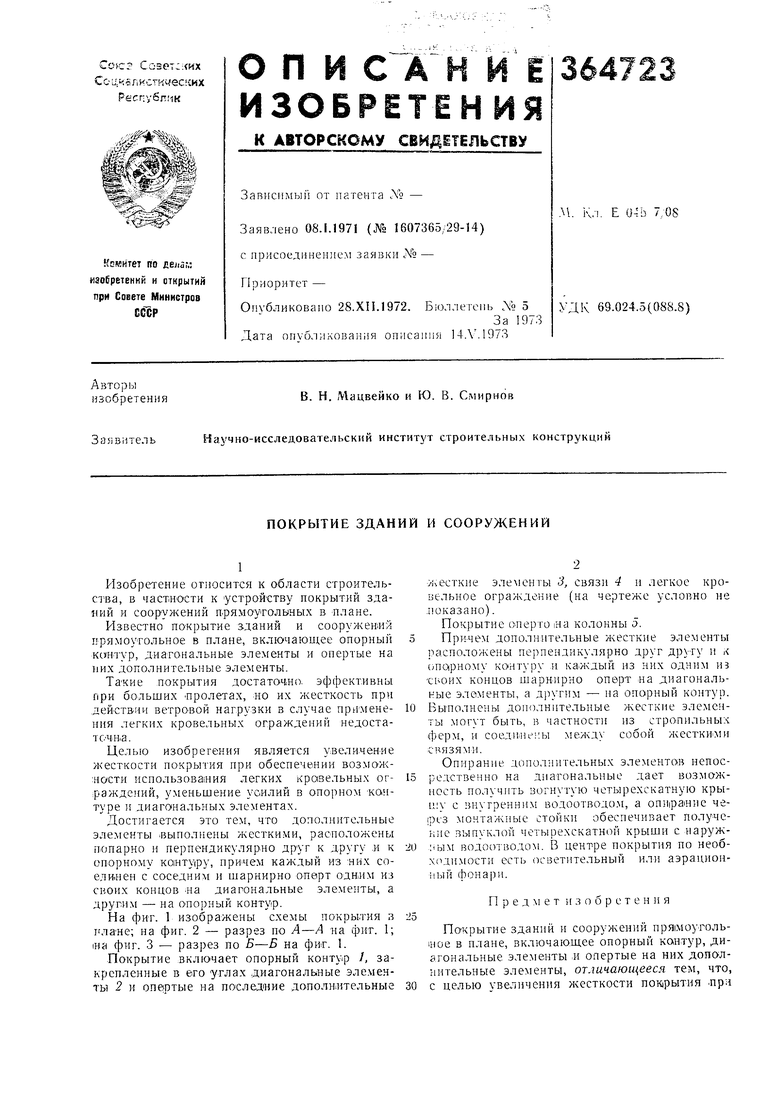

ПОКРЫТИЕ ЗДАНИЙ И СООРУЖЕНИЙ Советский патент 1973 года по МПК E04B7/08

1

Изобретение относится к области строительства, в частности к устройству покрытий зданий и сооружений п.рямоутольных в плане.

Известно покрытие адапий и сооружений г.рямоугольное в плане, включающее опорный контур, диагональные элементы и опертые на них дополнительные элементы.

покрытия достаточно, эффективны при больших Пролетах, но их жесткость при действии ветровой нагрузки в случае ирименепия легких кровельиых ограждений недостаточна.

Целью изобрегения является увеличение жесткости покрытия при обеспечении возмож:ности использова1ния легких кровельных ог:раждений, уменьшение усилий в опорном контуре и диагональных элементах.

Достигается это тем, что дополнительные элементы выполнены жесткими, расиоложены попарно и перпендикулярно друг к другу ,и к опорному KOiHTyipy, каждый из них соели,нен с соседним и шарнирно ОПврт одним из своих концов На диагональные элементы, а другим - на опорный KOHTyip.

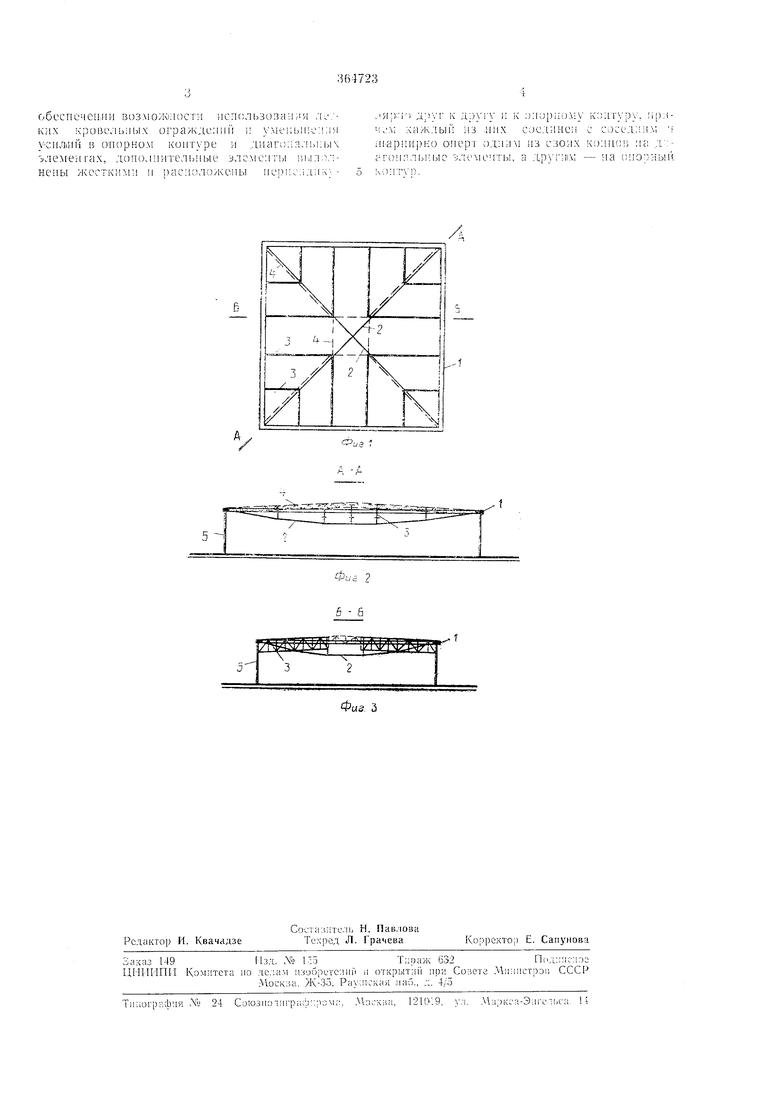

На фиг. 1 изображены схемы покры.тия з глане; на фиг. 2 - разрез по А-А на фит. 1; на фиг. 3 - разрез по Б-.6 на фиг. .

Покрытие включает опорный конту р /, закрепленные в его углах диагональные эле.менты 2 и опертые на последние дополнительные

жесткие элементы 3, связи 4 и легкое кровельное ограждение (на чертеже условно не .показано).

Покрытие ojiepTo |На колонны 5. Причем дополнительные жесткие элементы расположены перпендик лярно друг дрУГу и . (шорному контуру и ка.ждый из них одним из сьоих концов шарнирно оперт на диагональные элементы, а другим - на опорный контур. Быиолнены доиолнительные жесткие элементы могут быть, в частности

из стропильных собой жесткими ферм, и сое.ди11е :ы междх связями.

Опирание дополнительных элементов непосредственно на диатональные дает во.зможность получить вогнутую четырехскатную крыц:у с внутренним водоотводо.м, а onnipaiHiie че(рсз монтажные стойки обеспечивает получение выпуклой четырехскатной крыши с наруж:(ым водоотводом. В центре покрытия по необхпди.ост1 есть осветительный или аэрацион ЫЙ фонари.

Предмет изобретения

Покрытие зданий и сооружений прямоу гольщое в плане, включающее опорный контур, диагональные элементы .и опертые на них допалнительные элементы, отличающееся тем, что,

с целью увеличения жесткости пок|рытия .при

оосспечеИ:Ии возможиюсти исп()Л1 зо:за;1;1я л-j;ких ровс,1Ь;1ЫХ ограждсмий 1: ул1е1;ы1 с: ::и УСИЛ|ИЙ 15 Опорнол KoiiTvpe и ;и1а Ч :;ял1 1:ы элементах, дополнительные элементы i bi:i:;:неиы /KCCTKiniu и паснсмо/кепы пе1)1:е;:ли; -

,/ipii к д:) ц к опорному к;;лт Р . i);iчел: ;-;а/кдый из .них соединен с соседлИл; н )НО (JHepi одн;| 1 из езоих KSKIH ; ; на Д;агонп яме менты, а други1л: - на онооныи К1).
