Пространственное покрытие Советский патент 1990 года по МПК E04B7/14

Изобретение относится к строительству, в частности к покрытиям зданий производственного назначения, преимущественно многопролетных, с укрепненной сеткой колонн, а также для гражданских зданий. Цель изобретения - улучшение условий монтажа и эксплуатации.

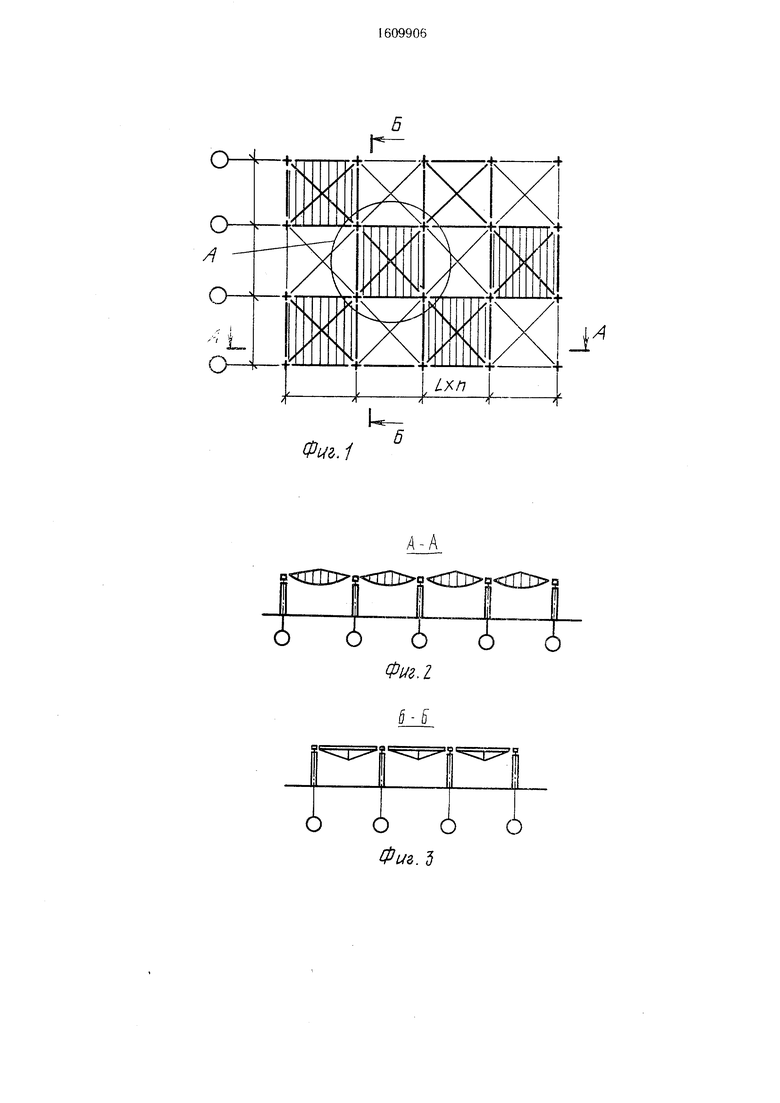

На фиг. 1 изображено покрытие, план;

на фиг. 2 - разрез А-А на фиг. 1; на

фиг 3 - разрез Б-Б на фиг. 1; на фиг. 4 -

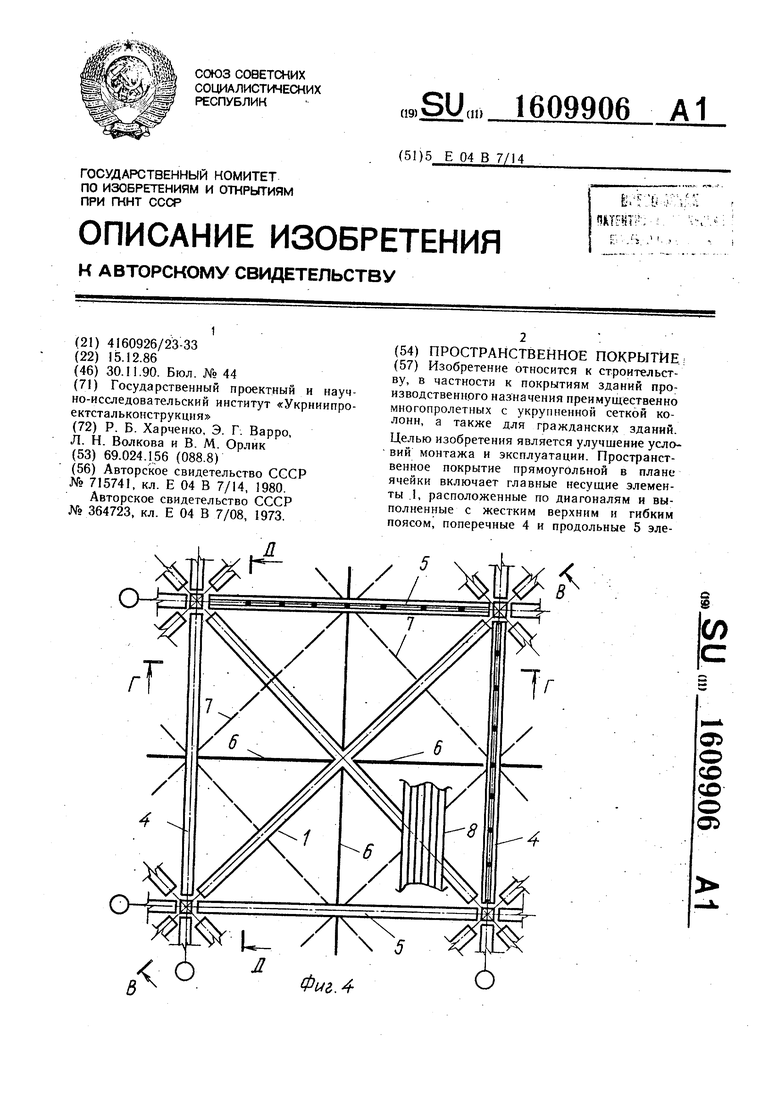

конструктивная схема ячейки покрытия; на

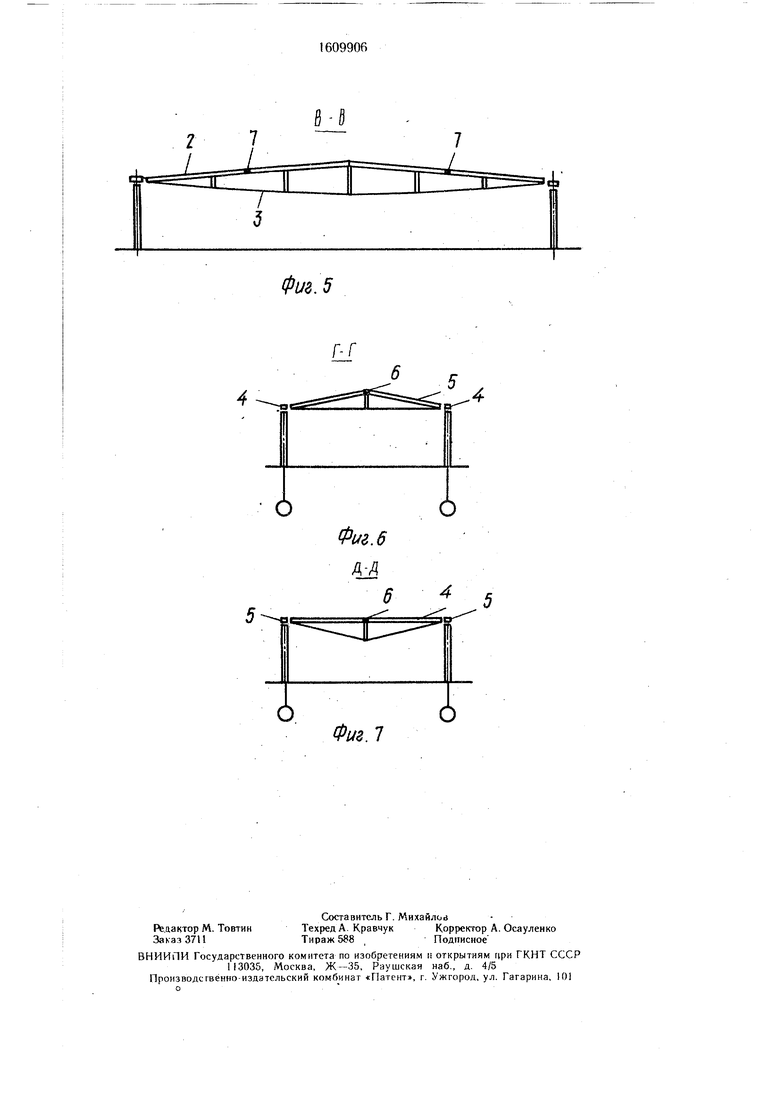

i фиг. 5 - разрез В-В на фиг. 3; на фиг. 6 -

I разрез Г-Г на фиг. 3; на фиг. 7 - раз рез Д-Д на фиг. 3.

Пространственное покрытие состоит из i квадратных в плане сопряженных между со- I бой ячеек, каждая из которых включает I главные несущие элементы 1, расположенные по диагонали и жестко соединенные меж- ду собой в месте пересечения, образован- I ные верхним жестким 2 и нижним гиб- I КИМ 3 поясами, а также поперечные 4 и продольные 5 двухпоясные элементы кон- I тура. Один из поясов элементов 4 и 5 кон- : тура выполнен ломаным в вертикальной плоскости, причем углы перелома поясов I смежных элементов 4 и 5 контура направ- 1 лены в противоположные стороны. На глав- I ные несущие элементы 1 и элементы 4 и 5 KOHTvpa установлены взаимно перпендикулярные дополнительные элементы 6, концы которых на элементах 4 и 5 контура связаны между собой вспомогательными элементами 7. По верхним поясам главных несущих 1, контурных 4 и 5, дополнительных 6 и вспомогательных 7 элементов уложен настил 8, например, из однотипных треугольных листов. Верхний пояс элементов 4 и 5 контура может быть выполнен, например, двухветвевым в плане с гибкими связями между ветвями. В этом случае монтаж покрытия осуществляют однотипными блоками, собранными в кондукторе на нулевой отметке.

Сборка блоков покрытия может производиться на передвижном стенде, устанавливаемом последовательно в каждой монтируемой ячейке здания, между предварительно установленными колоннами каркаса. Часть блоков, расположенных в щахмат- ном порядке (на фиг. 1 защтрихованы), включает все элементы ячейки покрытия, другая часть блоков собирается без элементов контура, которые вощли в состав смежных смонтированных блоков, при этом компонов0 ка блока обеспечивает его пространственную жесткоть и неизменяемость. Крепление блока на колоннах каркаса может осуществляться с помощью заранее прикрепленного к колонне оголовка (не показан), обеспечивающего во время монтажа шар нирное прикрепление диагональных элементов 1 и жесткое прикрепление контурных элементов 4 и 5.

Формула изобретения

1.Пространственное покрытие прямоугольной ячейки здания, включающее главные диагональные несущие двухпоясные элементы с нижним гибким поясом, опорный контур и дополнительные элементы, уста- новленные параллельно сторонам контура

и опертые на диагональные элементы и опорный контур, и кровельный настил, от- личающееся тем, что, с целью улучщения условий монтажа и эксплуатации, оно снабжено вспомогательными элементами, соеди- няющими по концам дополнительные элементы, установленные на опорный контур, причем опорный контур выполнен двух- поясным, один КЗ поясов которого ломаный в вертикальной плоскости, а углы перелома поясов смежных элементов опорного контура направлены в противоположные стороны.

2.Покрытие по п. 1, отличающееся тем, что верхние пояса диагональных элементов в месте их пересечения жестко

связаны между собой.

3.Покрытие по п. 1, отличающееся тем, что верхний пояс каждого контура выполнен двухветвевым с гибкими связями между ветвями.

О-4

Ф1.1

Изобретение относится к строительству, в частности к покрытиям зданий производственного назначения преимущественно многопролетных с укрупненной сеткой колонн, а также для гражданских зданий. Целью изобретения является улучшение условий монтажа и эксплуатации. Пространственное покрытие прямоугольной в плане ячейки включает главные несущие элементы 1, расположенные по диагоналям и выполненные с жестким верхним и гибким поясом, поперечные 4 и продольные 5 элементы контура, также выполненные двухпоясными, причем один из поясов выполнен ломаным в вертикальной плоскости, а вершины их в смежных элементах 4 и 5 контура направлены в противоположные стороны. На главные несущие 1 и контурные элементы 4 и 5 установлены дополнительные элементы 6 параллельно сторонам ячейки, а их концы связаны между собой вспомогательными элементами 7. Поверх главных несущих 1, контурных 4 и 5, дополнительных 6 и вспомогательных элементов 7 уложен настил 8. 2 з.п.ф-лы, 7 ил.

О

О

ш. J

Фш.5

Фиг. б

А-А

Фив. 7

О
