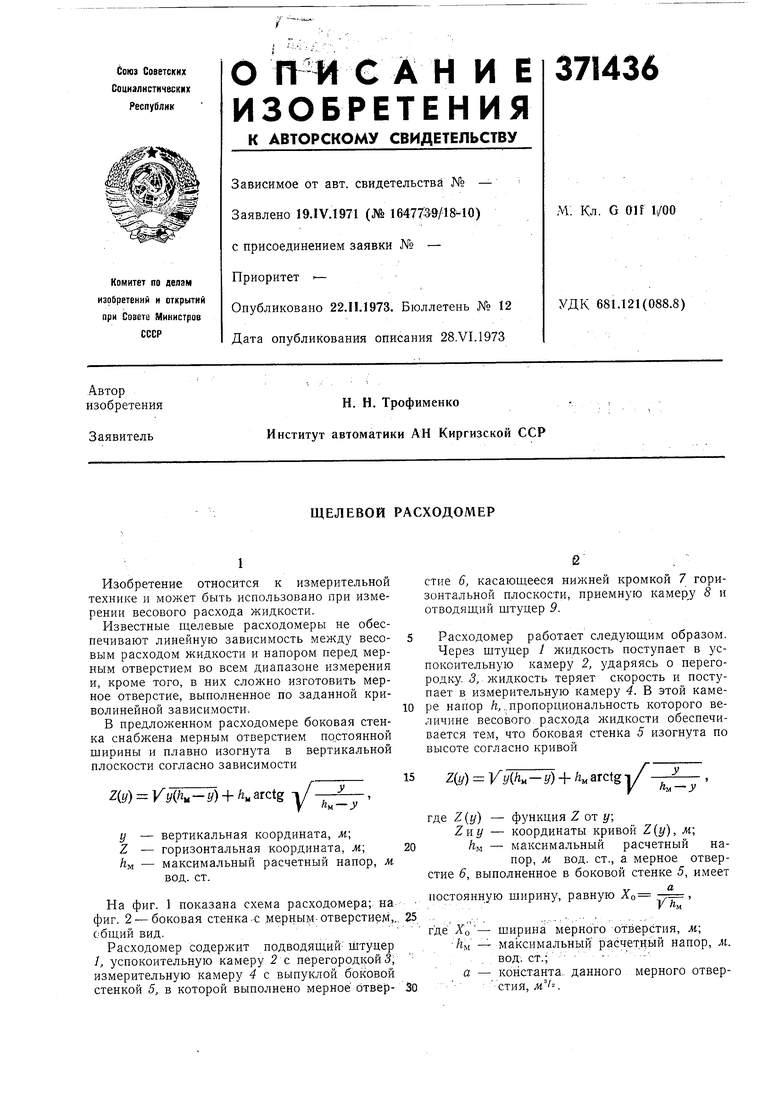

ЩЕЛЕВОЙ РАСХОДОМЕР Советский патент 1973 года по МПК G01F1/20 G01F1/76

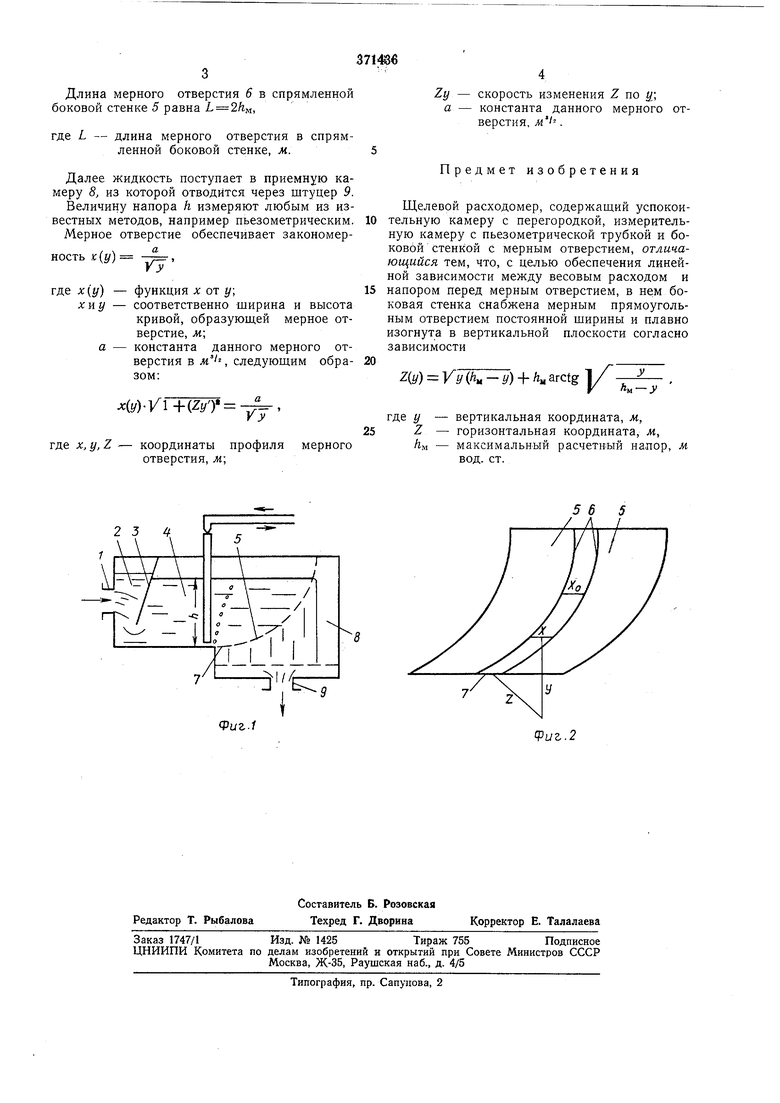

Изобретение относится к измерительной технике и может быть использовано при измерении весового расхода жидкости. Известные щелевые расходомеры не обеспечивают линейную зависимость между весовым расходом жидкости и напором перед мерным отверстием во всем диапазоне измерения и, кроме того, в них сложно изготовить мерное отверстие, выполненное по заданной криволинейной зависимости. В предложенном расходомере боковая стенка снабжена мерным отверстием постоянной ширины и плавно изогнута в вертикальной плоскости согласно зависимости Z(y) Yy(h - у) -f /IM arctg -I/- f «M -. у - вертикальная координата, ж; Z - горизонтальная координата, ж; /ZM - максимальный расчетный напор, вод. ст. На фиг. 1 показана схема расходомера; на фиг. 2--боковая стенка.с мерным-отверстием,. обш,ий вид. Расходомер содержит подводящий- штуцер /, успокоительную камеру 2с перегородкой 3; измерительную камеру 4 с выпуклой боковой стенкой 5, в которой выполнено мерное бтверстие 6, касающееся нижней кромкой 7 горизонтальной плоскости, приемную камер у 8 и отводящий щтуцер 9. Расходомер работает следующим образом. Через щтуцер / жидкость поступает в успокоительную камеру 2, ударяясь о перегородку. ,3, л идкость теряет скорость и поступает в измерительную камеру 4. В этой камере напор Л,..пропорциональность которого величине весового расхода жидкости обеспечивается тем, что боковая стенка 5 изогнута по высоте согласно кривой Z(y} Yy( + /IM arctg , Y M - У где Z(y} - функция Z от у; Z-иу - координаты кривой Z(y), м; /IM - максимальный расчетный напор, м вод. ст., а мерное отверстие 6, выполненное в боковой стенке 5, имеет Vв постоянную ЩИрИНу, равную Ло , , У й„ где Хо-щирина мерного отверстия, м; /IM -максимальный расчетньш напор, м. , ,вод. ст.; а -константа, данного мерного отверстия, . Длина мерного отверстия 6 в спрямленной боковой стенке 5 равна L 2/iM, где L - длина мерного отверстия в спрямленной боковой стенке, м. Далее жидкость поступает в приемную камеру 8, из которой отводится через штуцер 9. Величину напора h измеряют любым из известных методов, например пьезометрическим. Мерное отверстие обеспечивает закономерность К(у) , где X (у) - функция х от у; хну - соответственно ширина и высота кривой, образующей мерное отверстие, м; а - константа данного мерного отверстия в м , следующим образом:x(y).Yl+(Zy) -, где X, у, Z - координаты профиля мерного отверстия, м; Zy - скорость изменения Z по у; а - константа данного мерного отверстия, . Предмет изобретения Щелевой расходомер, содержащий успокоительную камеру с перегородкой, измерительную камеру с пьезометрической трубкой и боковой Стенкой с мерным отверстием, отличающийся тем, что, с целью обеспечения линейной зависимости между весовым расходом и напором перед мерным отверстием, в не:м боковая стенка снабжена мерным прямоугольным отверстием постоянной ширины и плавно изогнута в вертикальной плоскости согласно зависимости Z(y) Vy (Лц - ) + л arctg Л/ - V «м -. где у - вертикальная координата, м, 2. - горизонтальная координата, л, /IM - максимальный расчетнъга напор, м. вод. ст.

Фаг./

56 5

/

Фиг.2
