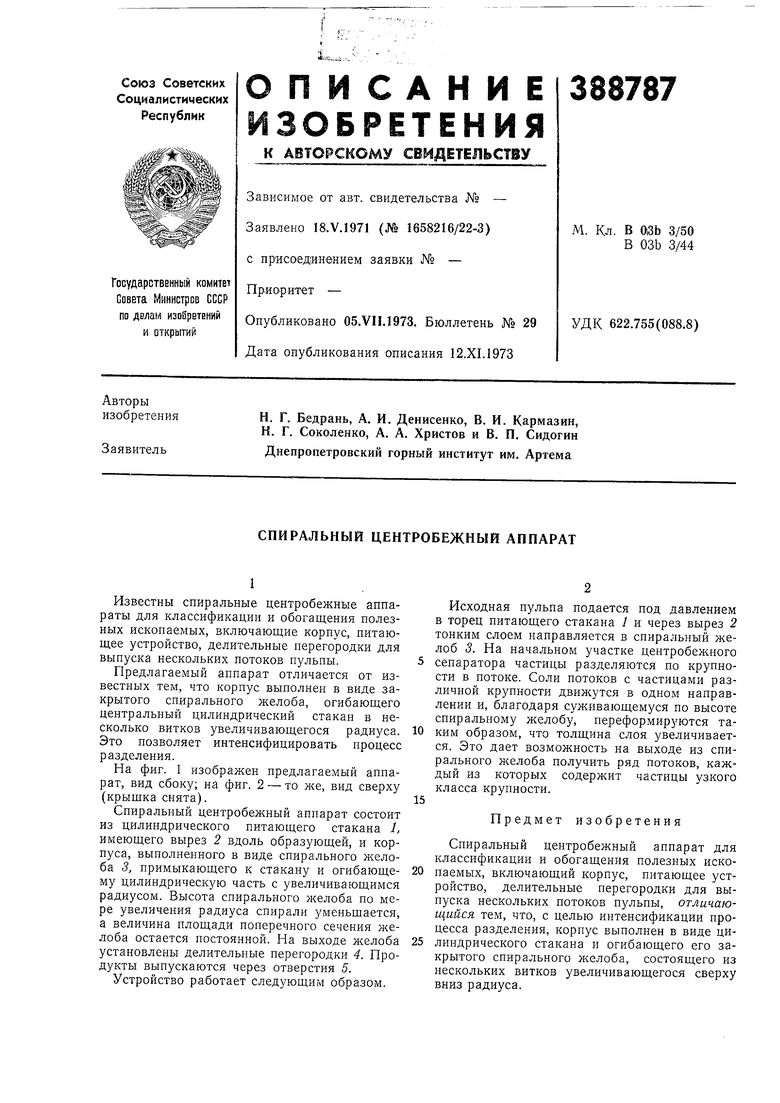

Известны спиральные центробежные аппараты для классификации и обогащения полезных ископаемыхХ, включающие корпус, питающее устройство, делительные перегородки для выпуска нескольких потоков пульпы.
Предлагаемый аппарат отличается от известных тем, что корпус выполнен в виде закрытого спирального желоба, огибающего центральный цилиндрический стакан в несколько витков увеличивающегося радиуса. Это позволяет интенсифицировать процесс разделения.

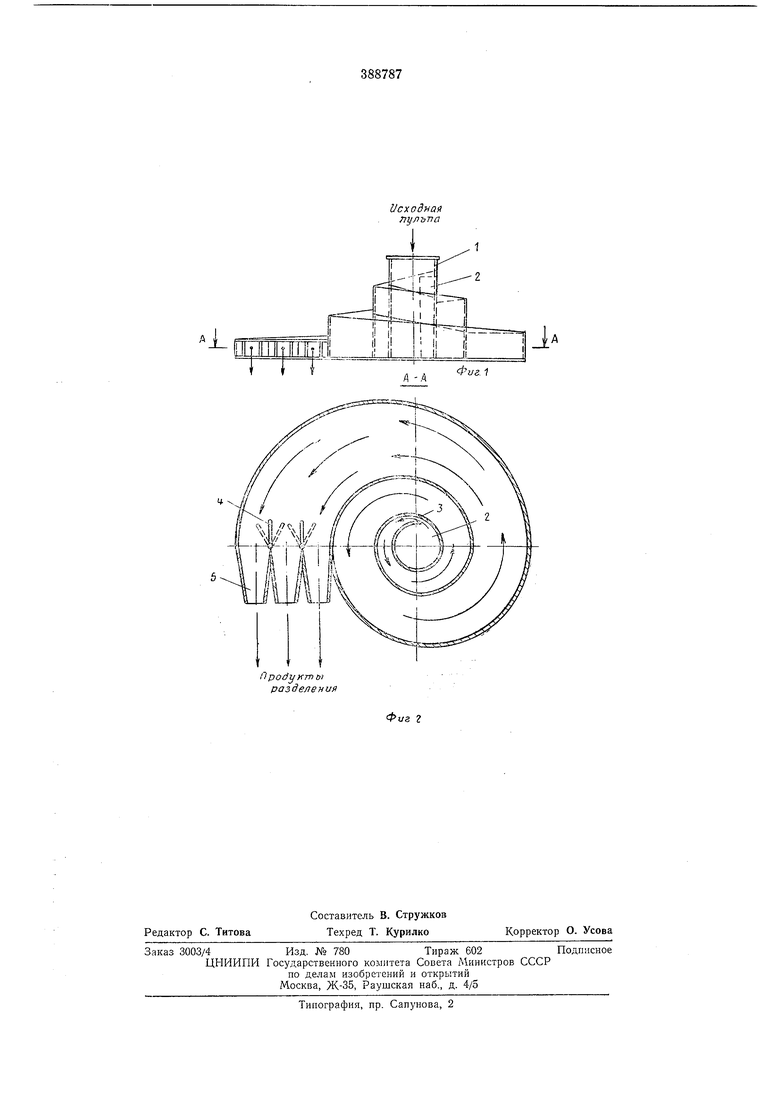

На фиг. 1 изображен предлагаемый аппарат, вид сбоку; на фиг. 2 - то же, вид сверху (крышка снята).
Спиральный центробежный аппарат состоит из цилиндрического питающего стакана 1, имеющего вырез 2 вдоль образующей, и корпуса, выполненного в виде спирального желоба 3, примыкающего к стакану и огибающему цилиндрическую часть с увеличивающимся радиусом. Высота спирального желоба по мере увеличения радиуса спирали уменьшается, а величина площади поперечного сечения желоба остается постоянной. На выходе лселоба установлены делительные перегородки 4. Продукты выпускаются через отверстия 5.
Устройство работает следующим образом.
Исходная пульпа подается под давлением в торец питающего стакана 1 и через вырез 2 тонким слоем направляется в спиральный желоб 3. На начальном участке центробежного
сепаратора частицы разделяются по крупности в потоке. Соли потоков с частицами различной крупности движутся в одном направлении и, благодаря суживающемуся по высоте спиральному желобу, переформируются таКИМ образом, что толщина слоя увеличивается. Это дает возможность на выходе из спирального желоба получить ряд потоков, каждый из которых содержит частицы узкого класса крупности.
Предмет изобретения
Спиральный центробежный аппарат для классификации и обогащения полезных ископаемых, включающий корпус, питающее устройство, делительные перегородки для выпуска нескольких потоков пульпы, отличающийся тем, что, с целью интенсификации процесса разделения, корпус выполнен в виде цилиндрического стакана и огибающего его закрытого спирального желоба, состоящего из нескольких витков увеличивающегося сверху вниз радиуса.
Продукта разделений
исходлай пульпа
Фиг. 1
