Предлагаемое изобретение касается приспособления к тростильным машинам для обрыва второй нити при обрыве одной из них.

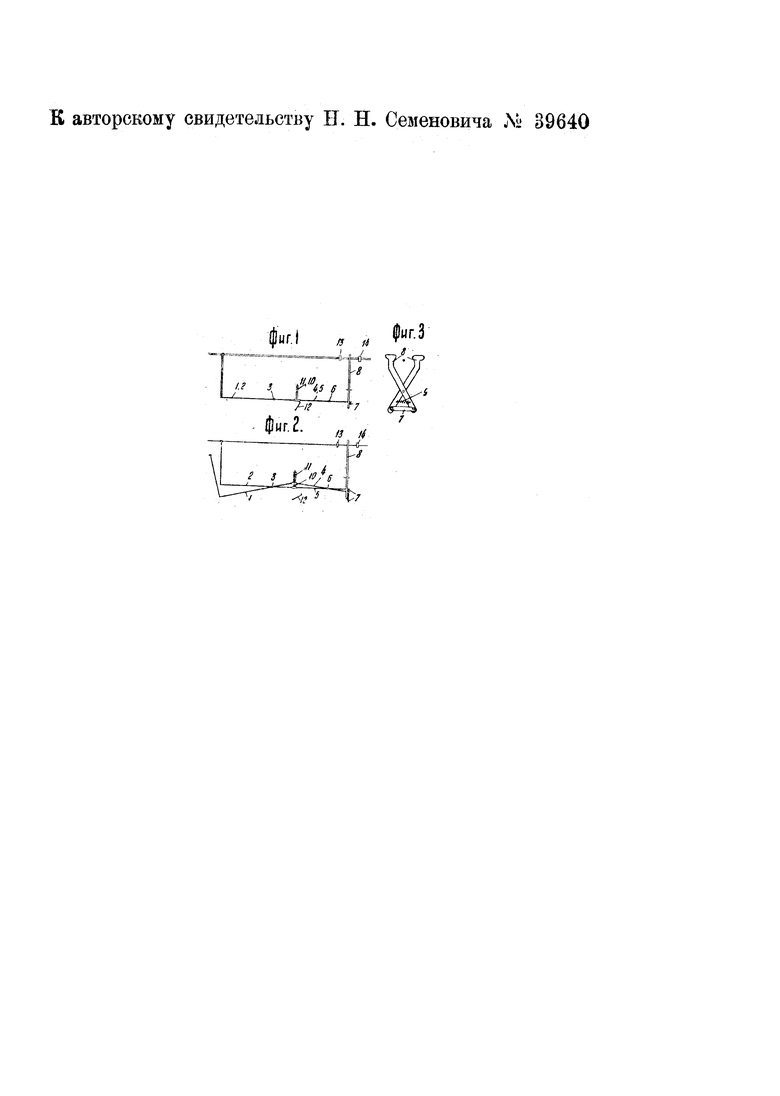

На схематическом чертеже фиг. 1 изображает вид приспособления сбоку; фиг. 2 - вид приспособления при обрыве одной из нитей; фиг. 3 - вид лезвия для обрезывания второй нити при обрыве одной из них.
Предлагаемое приспособление состоит из рычажков 1 и 2, вращающихся в точке 3 и шарнирно соединенных с рычажками 4 и 5, вращающимися в точке 6. Рычажки 4 и 5 короткими плечами помещены на защелке 7 двух лезвий 8. Лезвия 8 под действием пружины 9 стремятся сомкнуться, но этому препятствует защелка 7. Пружины 10 и 11 оттягивают правые короткие плечи рычажков 1 и 2 и длинные плечи рычажков 4 и 5 кверху, но удерживаются в горизонтальном положении крючками рычажков 1 и 2, подвешенных на нитях.
Действует приспособление следующим образом. Рычажки 1 и 2 поднимаются кверху и удерживаются в горизонтальном положении предохранительной защелкой 12. Лезвия 8 размыкаются и устанавливается защелка 7. Нити пропускаются через крючки рычажков 1 и 2 и через направляющие 13 и 14 и закрепляются в шпуле. Включается веретено, нити натягиваются и выключается предохранительная защелка 12.
При обрыве нити (фиг. 2) соответствующий рычажок 1 и 2 падает, вследствие чего его короткое плечо поднимается кверху, короткое плечо рычага 4 и 5 опускается вниз, давит на защелку 7 лезвий 8, защелка соскакивает со штифта, и два лезвия 8, под действием пружины 9, смыкаются и обрезают проходящую между ними нить.
Приспособление к тростильным машинам для обрыва второй нити при обрыве одной из них, отличающееся применением двух подпружиненных шарнирно соединенных лезвий 8, удерживаемых в раскрытом положении при посредстве защелки 7, откидываемой при обрыве одной из нитей рычажком 4 или 5 шарнирно сочлененным с рычажком, снабженным на конце крючком для подвешивания к нити.
