УСТРОЙСТВО для РАЗБРЫЗГИВАНИЯ ЖИДКИХ МЕТАЛЛОВ В КОНДЕНСАТОРАХ Советский патент 1973 года по МПК C22B19/18

1

Изобретение относится к отрасли цветной металлургии ii предназначается, например, для иснользования в процессах конденсации мета„тлов из газовой фазы.

Р1звестно устройство для разбрызгивания жидких металлов, например, в конденсаторах, включающее сердечник с винтовыми «анавкамн и корпус.

Предлагаемое устройство отличается от известного тем, что сердечник установлен в кольцевом .индукторе, а в корпус в.моитированы отражатели, выполненные в виде наклонлых площадоК, расположенных ло кон-центрическим окружностям в шахматном порядке. Это позволяет увеличить интенсивность орошения конденсатора.

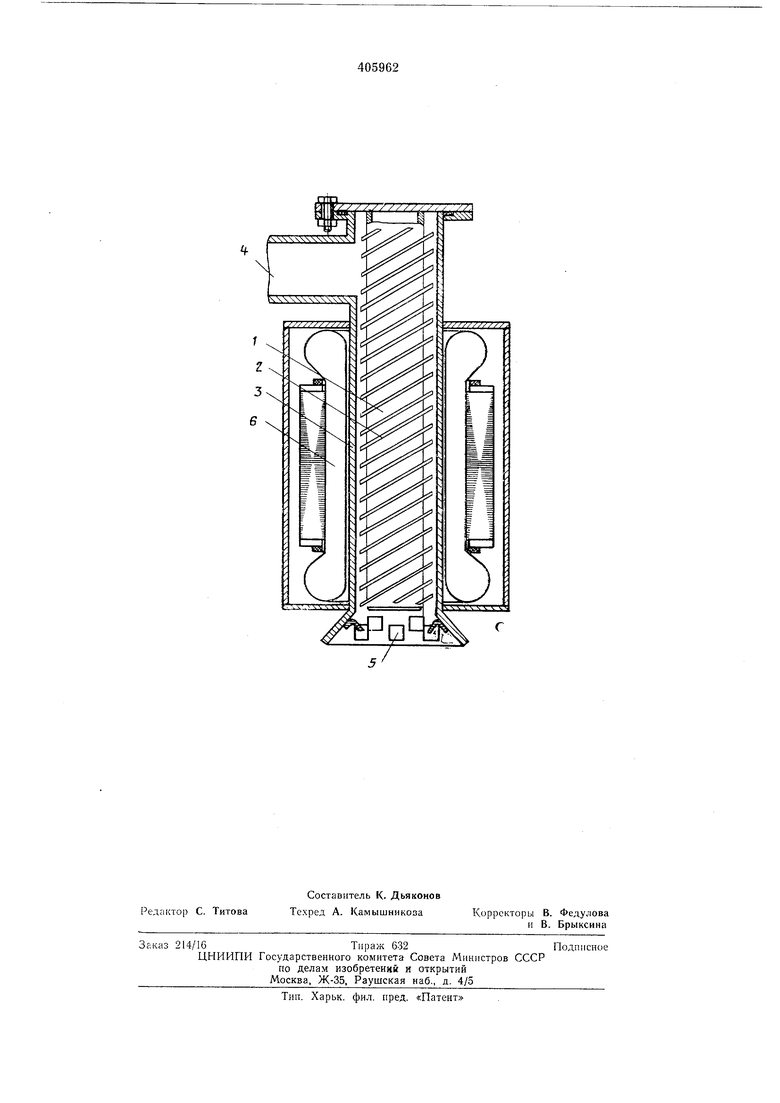

На .чертеже ,1зображе}1О предлагае.мое устройство.

Устройство включает сердечник / с винтовыми канавками 2, Kopnvc 3, патрубок 4 для подачи жидкого металла, отражатели 5 и индуктор 6.

Работает устройство следующим образом.

Разбрызгиваемый металл поступает по патрубку 4 в винтовые канавки 2 сердечника /. В жидком металле, «аходяще.мся в винтовых ка.навках, наводятся токи вращающимся магнитным полем, создаваемым индуктором 6. При взаимодействии вращающегося магнитноГО ПОЛЯ с то-ками, наведенны.ми в жидко.м металле, последний с большой скоростью протекает по винтовым канавкам 2 и выбрасывается 113 корпуса 3 в конденсатор. Струи жидкого металла, выходящие из винтовых канавок 2, с помощью отражателей 5 разбиваются па капли, равномерно орошающие ко|деисатор.

В результате взаимодействия вращаюн1егося маг1М1тного поля с жидким металлом ioследпий нагревается до необходимой температуры.

Йптеюивность и площадь орошения регулируются из.менекием параметров вращаюн1егося магиитногоо поля.

Предмет изобретения

Устройство для разбрызгивания жидких металлов, , в конденсаторах, включающее сердечник с винтовыми капавками и корпус, отличающееся тем, что, с целью увеличения интенсивности орощепия конденсатора, сердечник установлен в кольцевом индукторе, а в корпус вмонтированы отражатели, вьшолненлые в виде наклонных площадок, расположенных по конце}1трическим окружностям в щахматном поаядке.
