Соединительный элемент для деталей мебели Советский патент 1974 года по МПК F16B12/22

(54) СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ ДЕТАЛЕЙ МЕБЕЛИ

1

Изобретение относится к деревянным соединениям, в частности для деталей мебели.

Известен соединительиый элемент для деталей мебели, нредставляюший собой стержень с насечкой, обеспечивающей его закренление и одной из соединительных деталей мебели.

С целью расширения технологических возможностей в предлагаемом соединительном элементе стержень имеет в сечении Р-образную форму и ребро с насечкой, обеспечивающее связь его с другой соединяемой деталью.

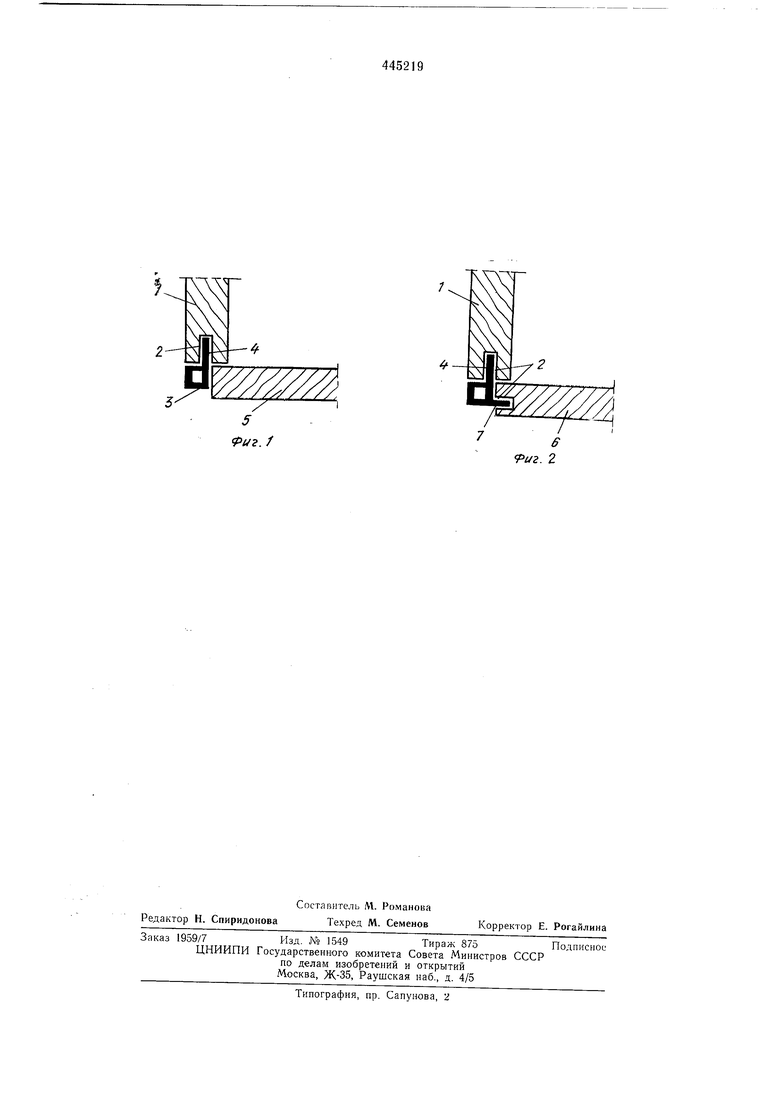

На фиг. 1 изображен предлагаемый соединительный элемент для деталей мебели, стержень в сечении имеет Р-образную форму; на фиг. 2-то же, стержень выполнен с ребром.

В стенке детали мебели, например, шкафа 1 выбирается наз 2, в который входит соединительный элемент, выполненный в виде стержня 3, имеюш,его насечку 4, обеснечиваюш,ую закрепление соединительного элемента на стенке шкафа 1.

Стержень 3 имеет в сечении Р-образную форму и предназначен преимуш,ественно для

зашиты кромок и в качестве перехода от стенки шкафа к прилегающей поворотной двери 5. Если стержень 3 выполнен с ребром, то пазы 2 выбираются в стенке шкафа 1 и в примыкающей к ней панели 6. В один из пазов входит стержень с насечкой 4, а в другой - его ребро 7 с насечкой, обеспечивающей связь стержня с панелью 6.

Предмет изобретения

2.Соединительный элемент по п. 1, отличающийся тем, что стержень имеет ребро с насечкой, обеспечивающей связь его сдругой соединяемой деталью.
