Перекрестно-стержневая структурная конструкция Советский патент 1976 года по МПК E04B7/14

1

Изобретение относится к иееущим ко струкциям покрытий и перекрытий зданий и соо:ружений.

Известна перекрестно-стержневая конструкция, выполненная из пересекающихся стрежней верхнего и нижнего поясов, и решетки, которые образуют треугольиые пирамиды ее ячеек.

Иедостатком указанной конструкции является возникповеиие в стержнях решетки усилий разного знака, что зат:рудпяет выполнение таких конструкций из материала, плохо восприпи.мающего растягивающие усилия.

Целью изобретения является уменьшение расхода материала за счет снижения общего веса коиструкции. Иоставлениая цель достигается тем, что вершины пирамид, основания которых расположены в одном поясе, находятся в центрах оснований иирамид, расположенных в другом поясе, при этом грани пи рамид смещены одна относительно другой па 120°, а вершины их соединены тяжами. Благодаря такому конструктивному решению можно прнменять деревянные стержни, что позволит снизить вес конструкции н уменьшить расход материала.

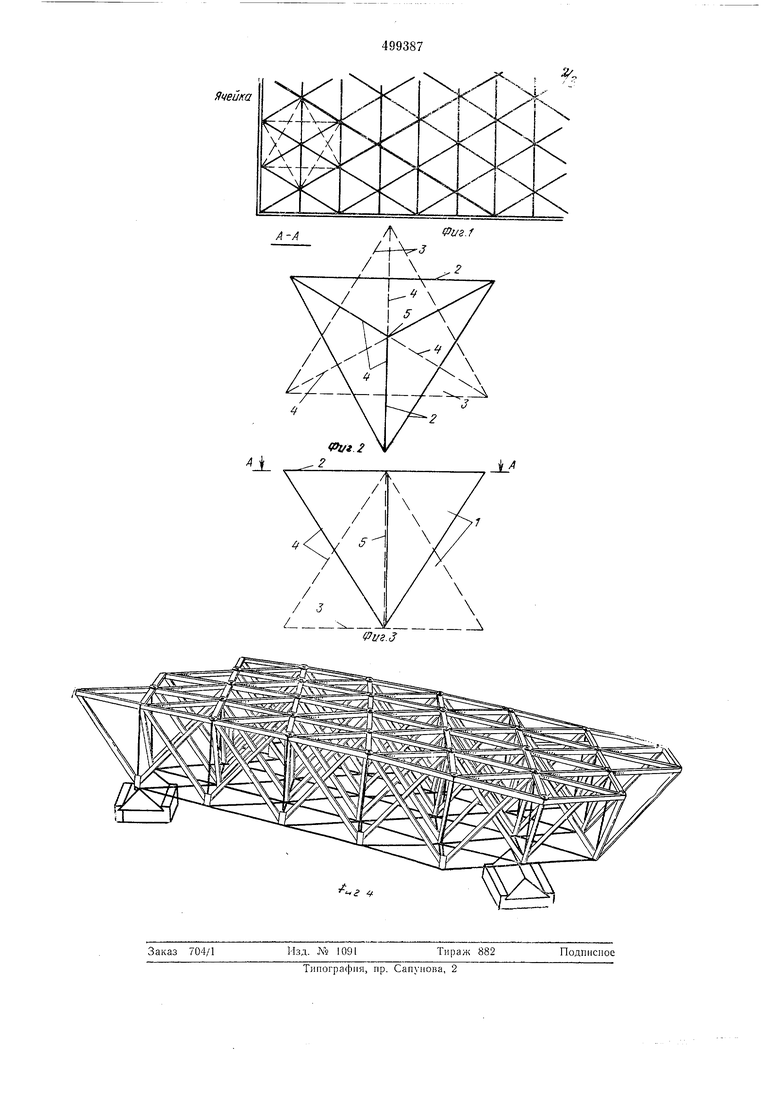

Иа фиг. 1 изображена перекрестно-стержневая структурная конструкция в плане; на фиг. 2 и 3 - ячейка, план и вид сбоку; иа фиг. 4 - перекрестно-стержневая конструкцня в аксонометрии.

Иерекрестно-стержневая структурная копструкция образована ячейкамп, включаюидимн треугольные пирамиды 1, выполненные пз стержней верхнего 2 н нижнего 3 поясов и стержней решетки 4, причем пирамиды смеи1ены одна относительно другой .па 120°, а вершины их соединены тяжамн 5.

Форм у л а изобретения

Иерек1рестно-стержневая структурпая конструкция, включаюиия образующие треугольные пирамиды, пересекающиеся стержни верхнего и нижнего поясов п решетку, о т л и ч а ю щ а яся тем, что, с целью умеиьшения расхода материала, вершииы пирамид, осиоваиия которых расположены в одном поясе, находятся в центрах основанпй иирамид, расположенных в другом поясе, црн этом грани пирамид смещены одна относительно другой иа 120°, а вершиных их соединены тяжами.
