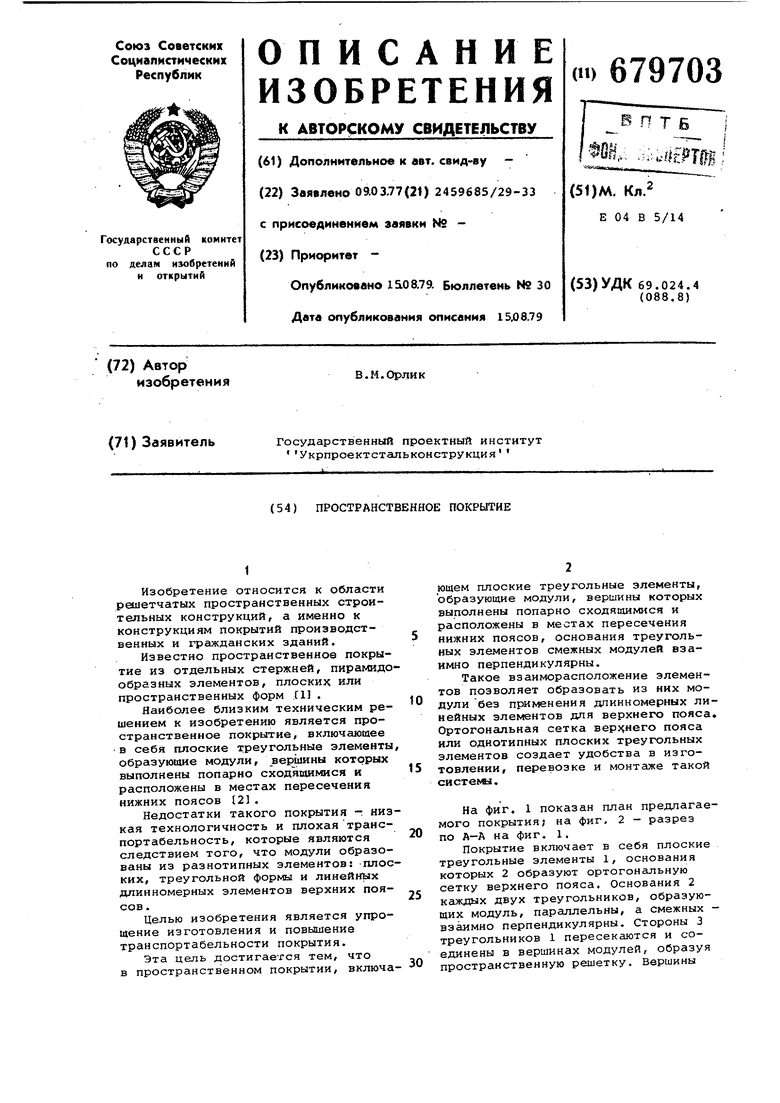

Пространственное покрытие Советский патент 1979 года по МПК E04B5/14

Изобретение относится к области решетчатых пространственных строительных конструкций, а именно к конструкциям покрытий производственных и гражданских зданий. Известно пространственное покрытие из отдельных стержней, пирамидо образных элементов, плоских или пространственных форм .11 . Наиболее близким техническим решением к изобретению является пространственное покрытие, включающее в себя плоские треугольные элементы образующие модули, вершины которых выполнены попарно сходящимися и расположены в местах пересечения нижних поясов 12. Недостатки такого покрытия -: низ кая технологичность и плохая транспортабельность, которые являются следствием того, что модули образованы из разнотипных элементов: -плос ких, треугольной формы и линейных длинномерных элементов верхних поясов. Целью изобретения является упрощение изготовления и повышение транспортабельности покрытия. Эта цель достигается тем, что в пространственном покрытии, включа ющем плоские треугольные элементы, образующие модули, вершины которых выполнены попарно сходящимися и расположены в местах пересечения нижних поясов, основания треугольных элементов смежных модулей взаимно перпендикулярны. Такое взаиморасположение элементов позволяет образовать из них модули без применения длинномерных линейных элементов для верхнего пояса. Ортогональная сетка пояса или однотипных плоских треугольных элементов создает удобства в изготовлении, перевозке и монтаже такой системы. На фиг. 1 показан план предлагаемого покрытия; на фиг, 2 - разрез по А-А на фиг. 1. Покрытие включает в себя плоские треугольные элементы 1, основания которых 2 образуют ортогональную сетку верхнего пояса. Основания 2 Кс1ждых двух треугольников, образующих модуль, параллельны, а смежных взаимно перпендикулярны. Стороны 3 треугольников 1 пересекаются и соединены в вершинах модулей, образуя пространственную решетку. Вершины

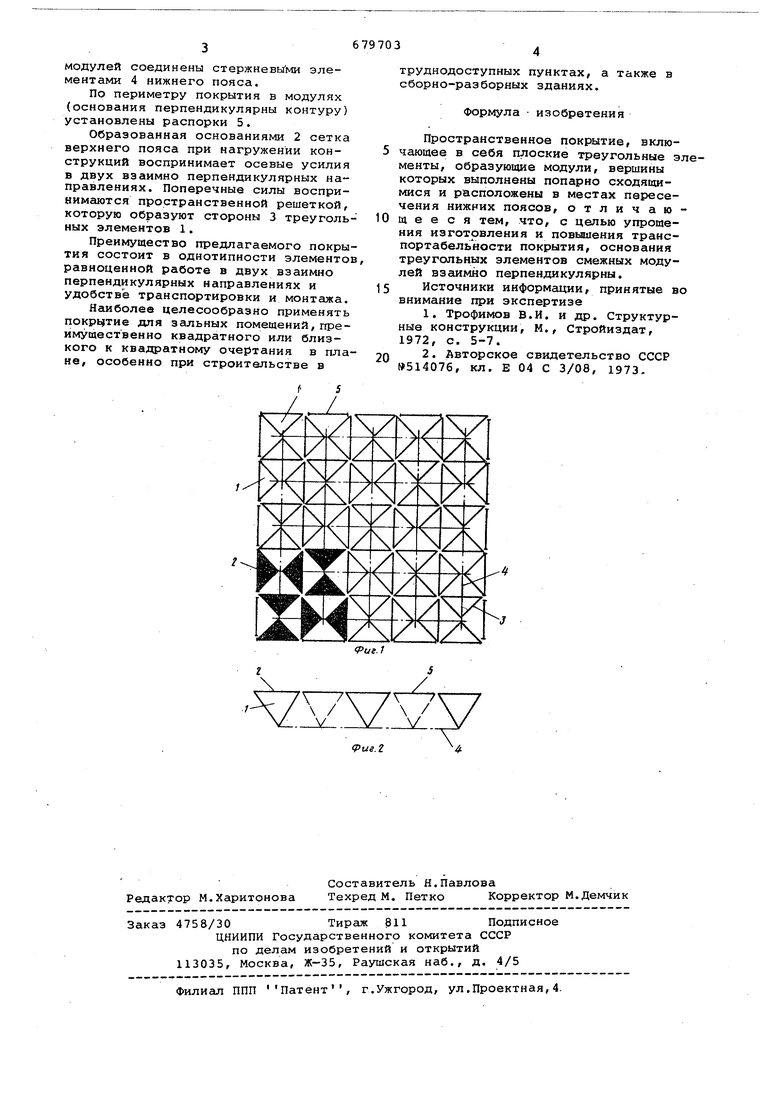

модулей соединены стержневыми элементами 4 нижнего пояса.

По периметру покрытия в модулях (основания перпендикулярны контуру) установлены распорки 5.

Образованная основаниями 2 сетка верхнего пояса при нагружении конструкций воспринимает осевые усилия в двух взаимно перпендикулярных направлениях. Поперечные силы воспринимаются пространственной решеткой, которую образуют стороны 3 треугольных элементов 1.

Преимущество предлагаемого покрытия состоит в однотипности элементов равноценной работе в двух взаимно перпендикулярных направлениях и удобстве транспортировки и монтажа.

Наиболее целесообразно применять покрцтие для зальных помещений,преимущественно квадратного или близкого к квадратному очертания в плане, особенно при строительстве в

труднодоступных пунктах, а также в сборно-разборных зданиях.

формула изобретения

Пространственное покрытие, включающее в себя плоские треугольные элементы, образующие модули, вершины которых выполнены попарно сходящимися и расположены в местах пересечения нижних поясов, отличающ е е с я тем, что, с целью упрощения изготовления и повьвиения транспортабель юсти покрытия, основания треугольных элементов смежных модулей взаимно перпендикулярны.

Источники информации, принятые во внимание при экспертизе

1.Трофимов В.И. и др. Структурные конструкции, М., Стройиздат, 1972, с. 5-7.

2.Авторское свидетельство СССР №514076, кл. Е 04 С 3/08, 1973.

/
