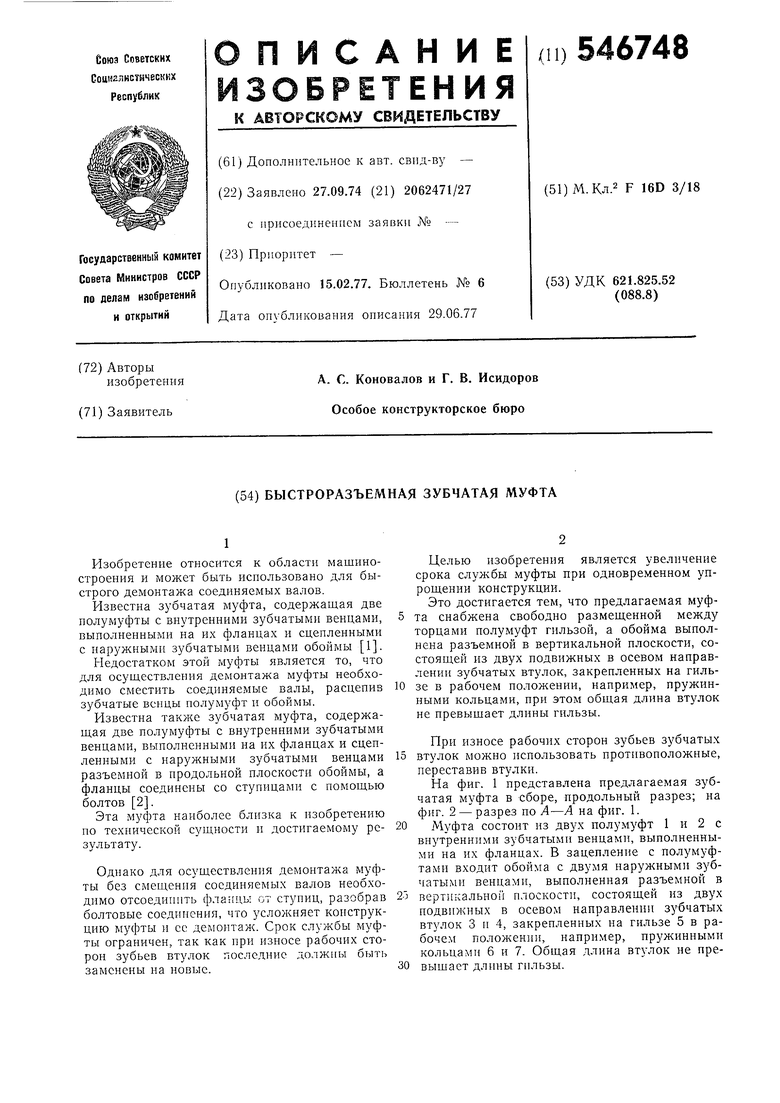

Быстроразъемная зубчатая муфта Советский патент 1977 года по МПК F16D3/18

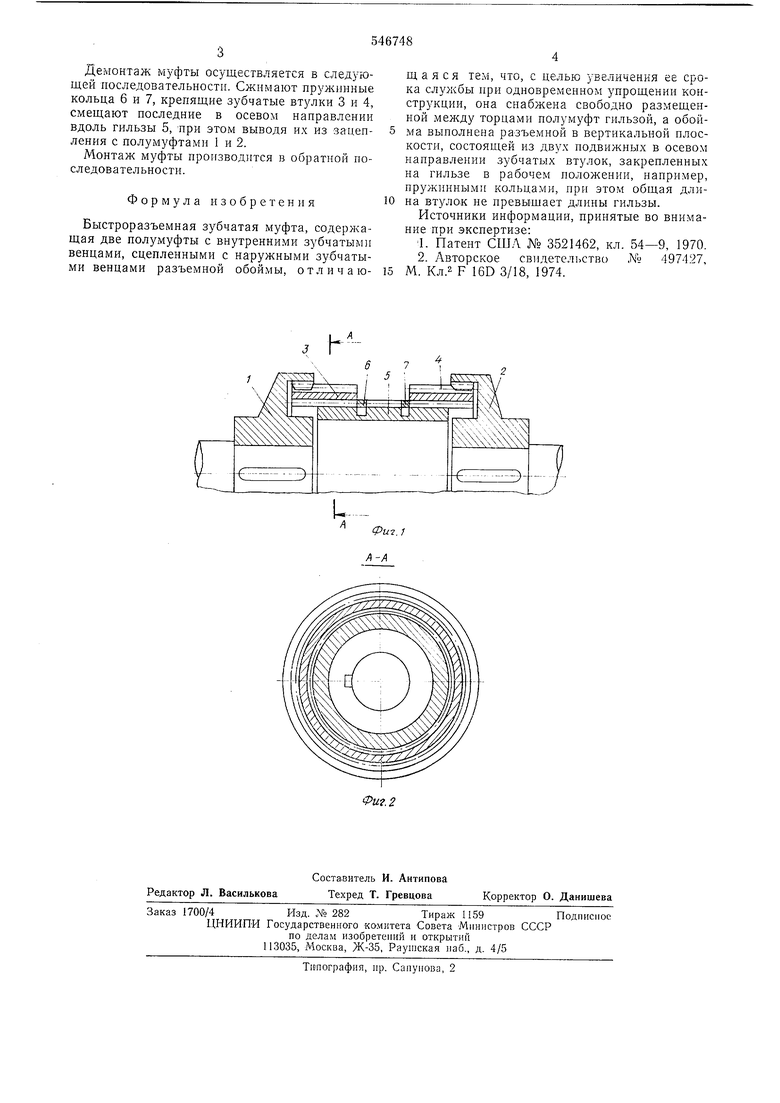

Демонтаж муфты осуществляется в следующей последовательности. Сжнмают прул инные кольца 6 и 7, крепящие зубчатые 3 и 4, смещают последнпе в осевом направленпи вдоль гильзы 5, при этом выводя их из зацепления с полумуфтамп 1 и 2.

Монтаж муфты производится в обратной последовательности.

Формула изобретения

Быстроразъемная зубчатая муфта, содержащая две полумуфты с внутренними зубчатыми венцами, сцепленными с наружными зубчатыми венцами разъемной обоймы, отличающ а я с я тем, что, с целью увеличения ее срока службы при одновременном упрощении конструкции, она снабжена свободно размещенной между торцами полумуфт гильзой, а обойма выполнена разъемной в вертикальной плоскости, состоящей из двух подвижных в осевом направлении зубчатых втулок, закрепленных на гильзе в рабочем положении, например, пружинными кольцами, при этом общая длина втулок не превышает длины гильзы.

Источники информации, принятые во внимание при экспертизе:

1. Патент США N° 3521462, кл. 54-9, 1970.

2. Авторское свидетельство ,№ 497427, М. Кл.2 F 16D 3/18, 1974.
