Наклономер Советский патент 1977 года по МПК G01C9/02

3

плоскостью расположения центров полюсных наконечников.

Вынолненне вала нрямым и установка ферромагнитного кольца позволяют получить равномерное распределение воздушной прослоики между валом и ротором, сохраняя необходимую величину возвраш,ающей силы при смеН1,епии цилиндра.

Вынолнсние ротора в виде цилиидра с флаицами на торцах иозволяет добиться устойчивости осевото положения ротора на прямом валу.

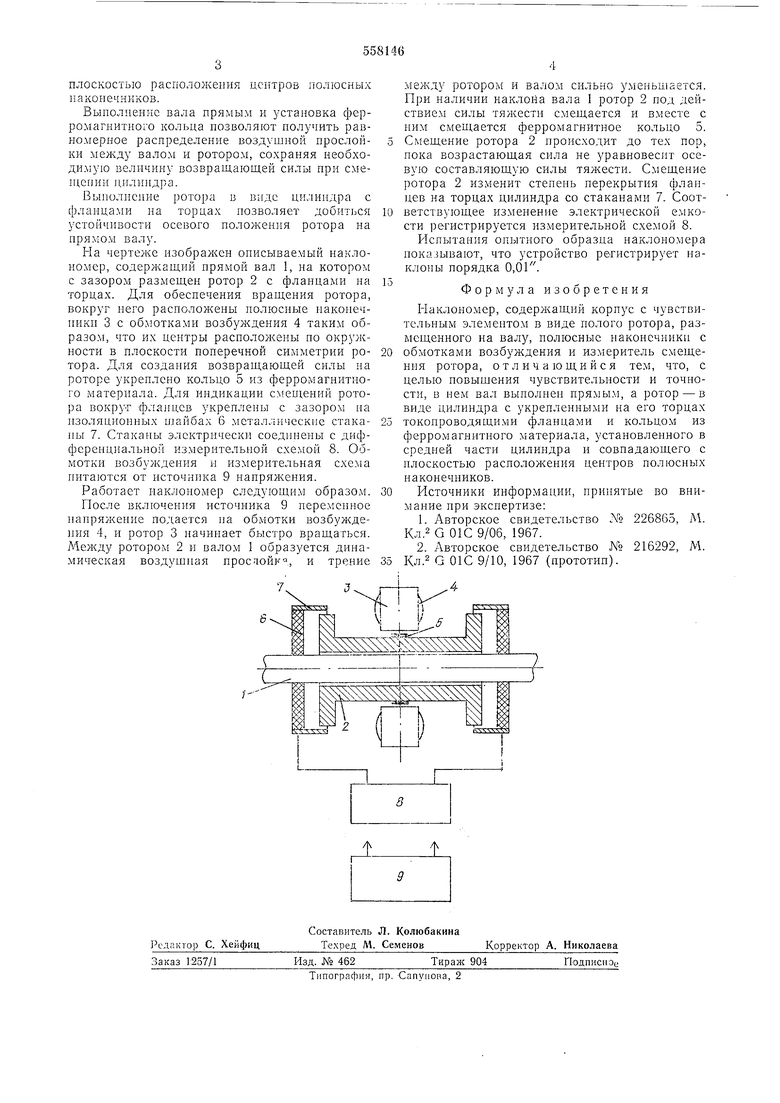

На чертеже изображен оиисываемый наклономер, содержащий прямой вал 1, на котором с зазором размещен ротор 2 с фланцами на торцах. Для обеспечения вращения ротора, вокруг него расположены полюспые наконечники 3 с обмотками возбуждения 4 таким образом, что их центры расположеиы но окружности в плоскости поперечной симметрии ротора. Для создаиия возвращающей силы на роторе укреилсно кольцо 5 из ферромагиитного материала. Для индикации смещений ротора вокруг фланцев укреплены с зазором на изоляционных шайбах 6 металлические стакаиы 7. Стаканы электрически соединены с дифференциальной измерительной схемой 8. Обмотки возбуждения и измерительная схема иитаются от источника 9 напряжения.

Работает наклономер следующим образом.

После включения источника 9 перемеиное иапряжеиие подается иа обмотки возбуждения 4, и ротор 3 начинает быстро вращаться. Между ротором 2 и валом 1 образуется дииамическая воздушная просдойк, и трение

4

между ротором и валом сильно уменьшается. При наличии наклона вала 1 ротор 2 под действием силы тяжести смещается и вместе с иим смещается ферромагнитное кольцо 5. Смещение ротора 2 происходит до тех пор, пока возрастающая сила не уравновесит осевую составляющую силы тяжести. Смещение ротора 2 изменит стенень перекрытия фланцев на торцах цилиндра со стаканами 7. Соответствующее изменение электрической емкости регистрируется измерительной схемой 8.

Испытания опытного образца наклономера ноказывают, что устройство регистрирует наклоны порядка 0,01.

Формула изобретения

Ыаклоиомер, содержащий корпус с чувствительным ЭоТементом в виде нолого ротора, размещенного на валу, полюсные наконечники с обмотками возбуждения и измеритель смещения ротора, отличающийся тем, что, с целью иовыщепия чувствительиости и точности, в нем вал выполнен прямым, а ротор - в виде цилиндра с укрепленными на его торцах токонроводящими фланцами и кольцом из ферромагнитного материала, установленного в средней части цилиидра и совиадающего с плоскостью расположения центров полюсных наконечников.

Источники информации, принятые во внимание при экспертизе:

1.Авторское свидетельство № 226865, М. Кл.2 G 01С9/06, 1967.

2.Авторское свидетельство № 216292, М. Кл.2 G QIC 9/10, 1967 (прототип).
