Перекатывающаяся диафрагма Советский патент 1977 года по МПК E21D15/46 F16J15/16

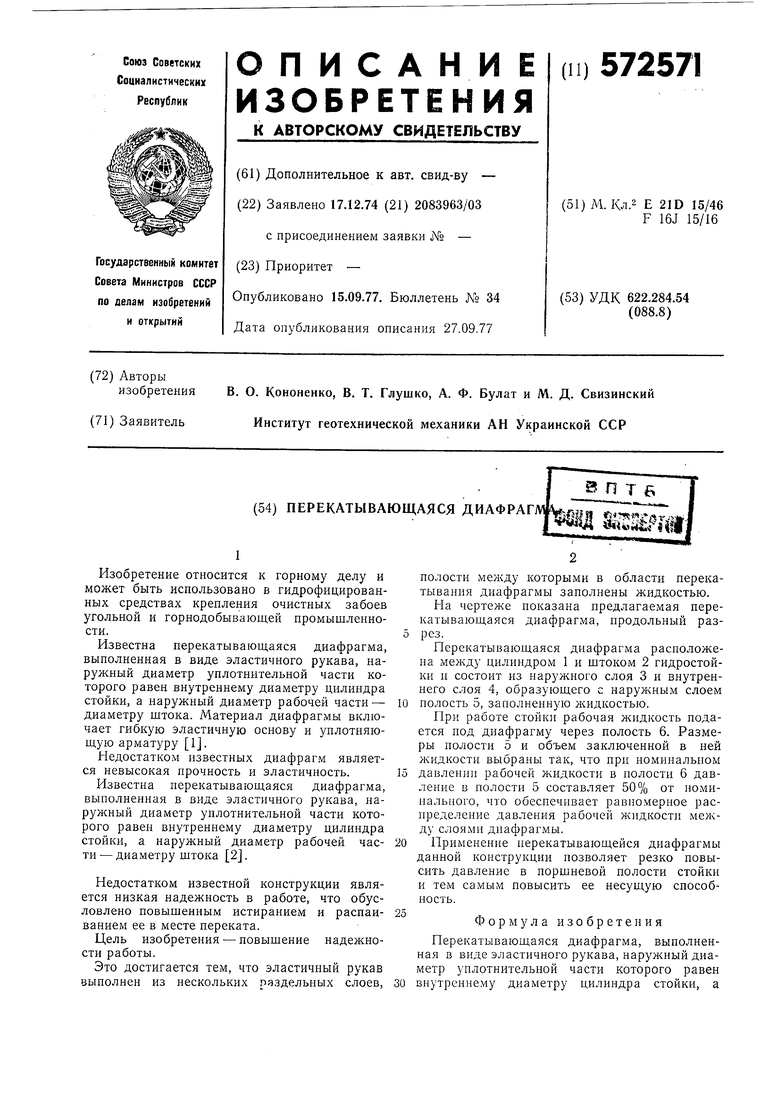

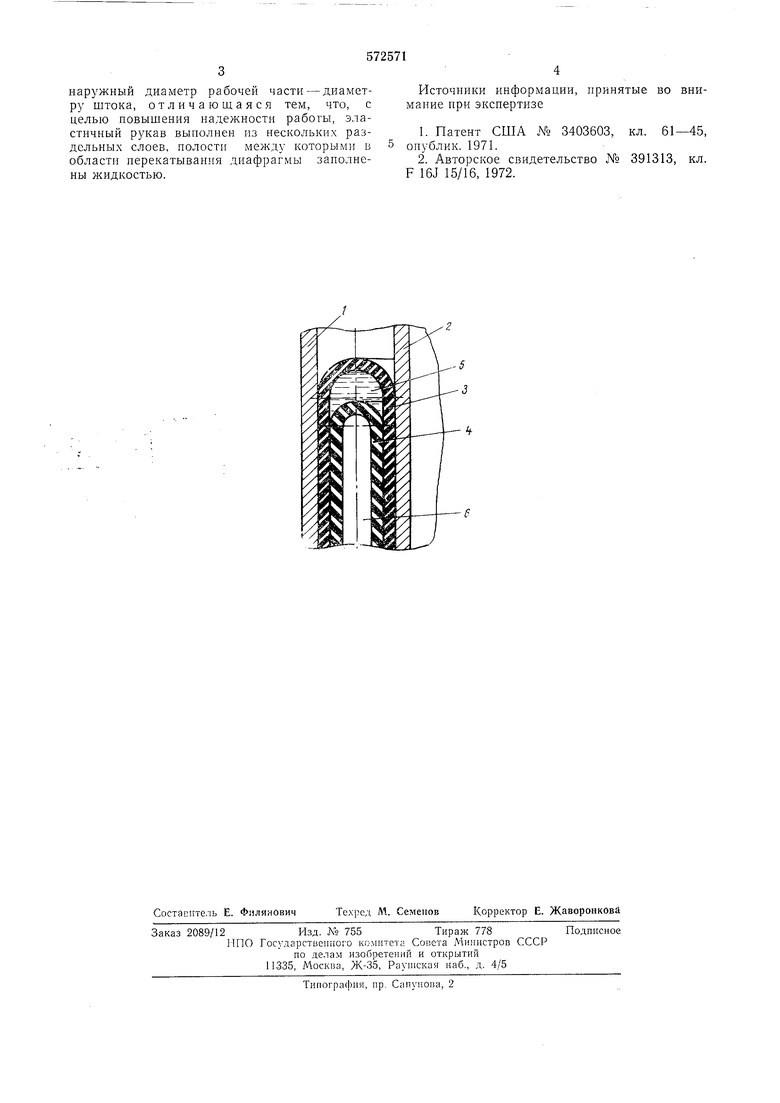

Изобретение относится к горному делу и может быть использовано в гидрофицированных средствах крепления очистных забоев угольной и горнодобывающей промышленности. Известна перекатывающаяся диафрагма, выполненная в виде эластичного рукава, наружный диаметр уплотнительной части которого равен внутреннему диаметру цилиндра стойки, а наружный диаметр рабочей части - диаметру щтока. Материал диафрагмы включает гибкую эластичную основу и уплотняющую арматуру 1. Недостатком известных диафрагм является невысокая прочность и эластичность. Известна перекатывающаяся диафрагма, выполненная в виде эластичного рукава, наружный диаметр уплотнительной части которого равен внутреннему диаметру цилиндра стойки, а наружный диаметр рабочей части - диаметру щтока 2. Недостатком известной конструкции является низкая надежность в работе, что обусловлено повышенным истиранием и распаиванием ее в месте переката. Цель изобретения - повыщение надежности работы. Это достигается тем, что эластичный рукав полости между которыми в ооласти перекатывания диафрагмы заполнены жидкостью. На чертеже показана предлагаемая перекатывающаяся диафрагма, продольный разрез. Перекатывающаяся диафрагма расположена между цилиндром 1 и штоком 2 гидростойки и состоит из нарул ного слоя 3 и внутреннего слоя 4, образующего с наружным слоем полость 5, заполненную жидкостью. При работе стойки рабочая жидкость подается под диафрагму через полость 6. Размеры полости 5 и объем заключенной в ней жидкости выбраны так, что при номинальном давлении рабочей жидкости в полости 6 давление в полости 5 составляет 50% от номинального, что обеспечивает равномерное распределение давления рабочей жидкости между слоями диафрагмы. Применение нерекатывающейся диафрагмы данной конструкции нозволяет резко повысить давление в поршневой полости стойки и тем самым повысить ее несущую способность. Формула изобретения Перекатывающаяся диафрагма, выполненная в виде эластичного рукава, наружный диаметр уплотнительной части которого равен

наружный диаметр рабочей части - диаметру штока, отличающаяся тем, что, с целью повышения надежности работы, эластичный рукав выполнен из нескольких раздельных слоев, полости между которыми в области перекатывания диафрагмы заполнены жидкостью.

Источники информации, принятые во внимание ири экспертизе

1.Патент США №

3403603, опублик. 1971.

2.Авторское свидетельство № F 16J 15/16, 1972.
