Устройство для выделения основного тона речи Советский патент 1977 года по МПК G10L19/02

(54) УСТРОЙСТВО ДЛЯ ВЬЩЕЛЕНИЯ ОСНОВНОГО ТОНА РЕЧИ

Изобретение итносится к акустике, а именно к устройствам для выделения основного тона речи.

Известно устройство для выделения основного тона речи, содержащее анализатор спектра, связанный с формирователем основного тона речи ij . Это устройство обеспечивает достаточную точность выделения основного тона речи, однако оно имеет сложную конструкцию.

Известно также устройство для выделения основного тона речи, содержащее анёшизатор спектра, компаратор, первый из входов которого подсоединен через первый из блоков памяти к первому из ключей, и выходную шину кода частоты основного тона 2 . Это устройство имеет простую конструкцию, однако оно вносит значительную погрешность в результат выделения основного тона речи.

Цель изобретения - уменьшение погрешности выделения основного тона речи.

Цель изобретения - уменьшение погрешности выделения основного тона речи.

Для этого в предлагаемое устройство введен генератор пробных частот.

соединенный через второй ключ, второй блок памяти, третий ключ и третий блок памяти с выходной шиной кода частоты основного тона, а анализатор спектра выполнен с выходной шиной тактовых импульсов и с выходной шиной развернутого во времени спектра речи, соединенной через четвертый ключ с накопителем, подключенным к первому

ключу и ко второму входу компаратора. Кроме того, выходная шина тактовых импульсов анализатора спектра соединена с первым блоком памяти, с третьим ключом и с генератором пробных частот, подключенным к четвертому ключу

и к накопителю, а выход компаратора подсоединен к первому и второму ключам.

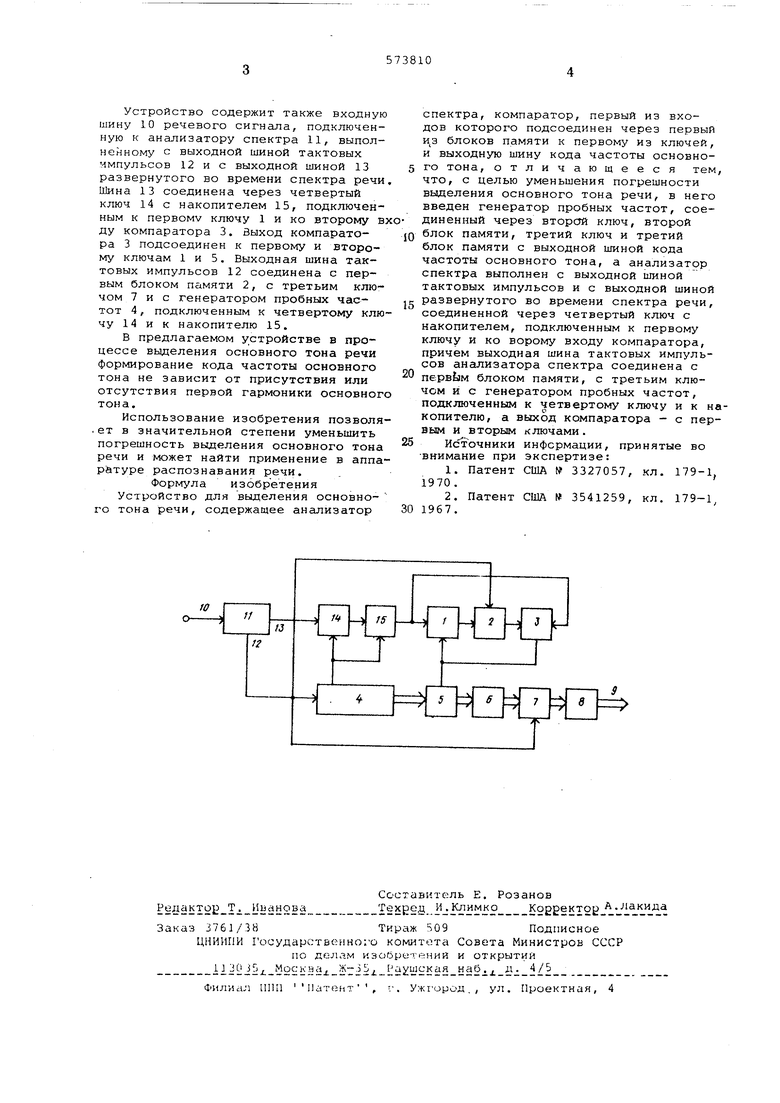

На чертеже показан один из возможных вариантов предлагаемого устройства для выделения основного тона речи.

Устройство содержит первый ключ 1, связанный через первый блок памяти 2

: первым входом компаратора 3, и генератор пробных частот 4, соединенный через второй ключ 5, второй блок памяти б, третий ключ 7;И- третий блок памяти 8 с выходной 1 шиной кода частоты основного тона 9.

Устройство содержит также входную шину 10 речевого сигнала, подключенную к анализатору спектра 11, выполненному с выходной шиной тактовых импульсов 12 и с выходной шиной 13 развернутого во времени спектра речи. Шина 13 соединена через четвертый ключ 14 с накопителем 15, подключенным к nepBOMv ключу 1 и ко второму вх ду компаратора 3. Выход компаратора 3 подсоединен к первому и второму ключам 1 и 5, Выходная шина тактовых импульсов 12 соединена с первым блоком 2, с третьим ключом 7 и с генератором пробных частот 4, подключенным к четвертому ключу 14 и к накопителю 15.

В предлагаемом устройстве в процессе выделения основного тона речи формирование кода частоты основного тона не зависит от присутствия или отсутствия первой гармоники основного тона.

Использование изобретения позволя.ет в значительной степени уменьшить погрешность выделения основного тона речи и может найти применение в аппаратуре распознавания речи.

Формула изобретения

Устройство для выделения основного тона речи, содержащее анализатор

пектра, компаратор, первый из вхоов которого подсоединен через первый з блоков памяти к первому из ключей, и выходную шину кода частоты основного тона, отличающееся тем, что, с целью уменьшения погрешности выделения основного тона речи, в него введен генератор пробных частот, соединенный через второй ключ, второй

блок памяти, третий ключ и третий блок памяти с выходной шиной кода частоты основного тона, а анализатор спектра выполнен с выходной шиной тактовых импульсов и с выходной шиной

развернутого во времени спектра речи, соединенной через четвертый ключ с накопителем, подключенным к первому ключу и ко ворому входу компаратора, причем выходная шина тактовых импульсов анализатора спектра соединена с

первЬм блоком памяти, с третьим ключом и с генератором пробных частот, подключенным к четвертому ключу и к накопителю, а выход компаратора - с первым и вторым ключами.

Исггочники информации, принятые во внимание при экспертизе:

2.Патент США № 3541259, кл. 179-1, 1967.
