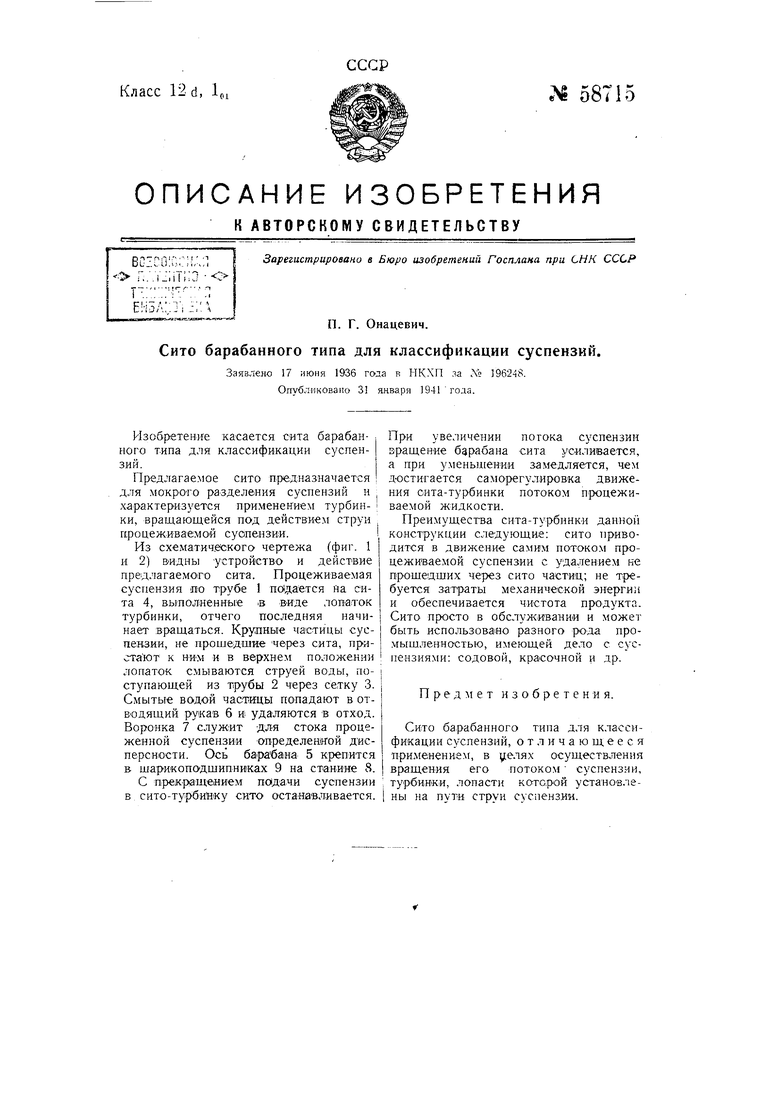

Изобретение касается сита барабанного типа для классификации суспензий.
Предлагаемое сито предназначается для мокрото разделения суспензий и характеризуется применением турбинки, вращающейся под действием струи процеживаемой суспензии.

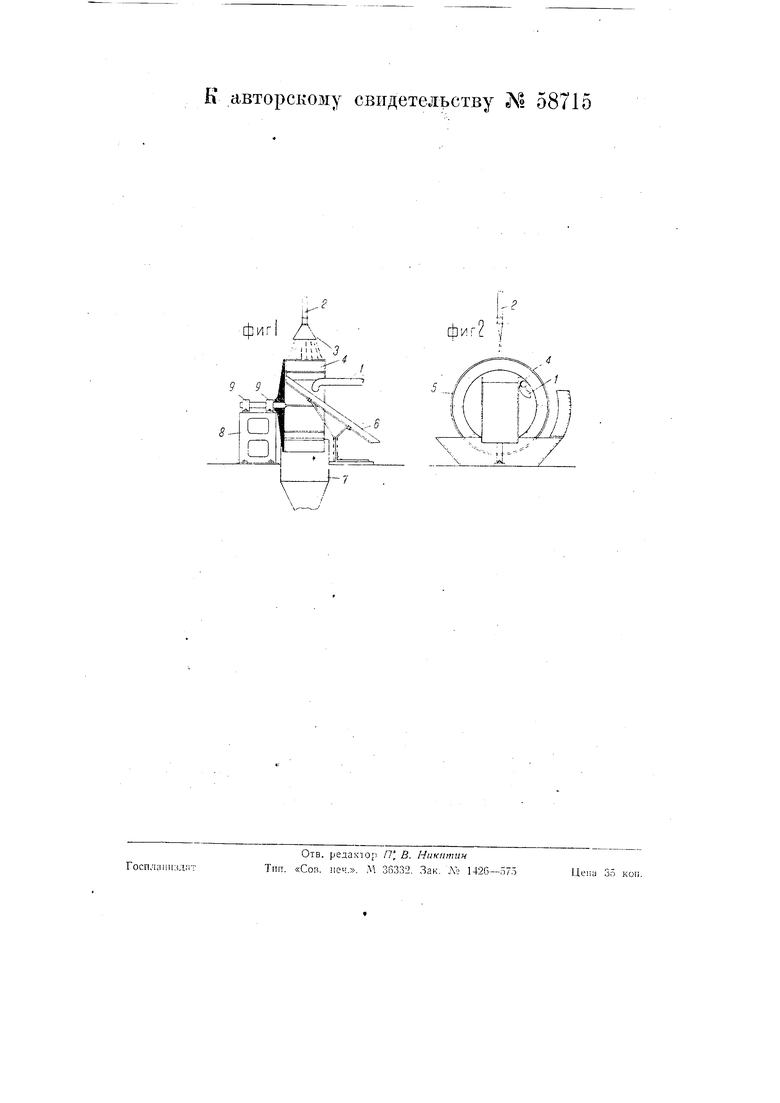

Из схематического чертежа (фиг. 1 и 2) Видны устройство и действие предлагаемого сита. Процеживаемая суспензия по трубе 1 поедается на сита 4, выполненные в виде лопаток турбинки, отчего последняя начинает вращаться. Крупные частицы суспензии, не прошедшие через сита, пристают к Ним и в верхнем положении лопаток смываются струей воды, поступающей из трубы 2 через сетку 3. Смытые водой частицы попадают в отводящий рукав 6 и удаляются в отход. Воронка 1 служит Д:ля стока процеженной суспензии определениой дисперсности. Ось барабана 5 крепится в итрикоподщипниках 9 на станине 8.
С преКрхащением подачи суспензии в сито-турбийку сито останавливается.
При увеличении потока суспензии вращение барабана сита усиливается, а при уменьшении замедляется, чем достигается саморегулировка движения сита-турбинки потоком п рюцеживаемой жидкости.
Преимущества сита-турбинки данной конструкции следующие: сито приводится в самим потоком процеживаемой суспензии с удалением не прощедщих через сито частиц; не т-ребуется затраты механической энерги и обеспечивается чистота продукта. Сито просто в обслуживании и может быть использовайо разного рода промышленностью, имеющей дело с суспензиями: содовой, красочной и др.
Предмет изобретения.
Сито барабанного типа для классификации суспензий, отличающееся прил1енение г, в целях осуществления вращения его потоком суспензии, турбинки, лопасти которой установлены на пути струи суспензии.
