Устройство для контроля уровня Советский патент 1978 года по МПК G01F23/22

I

Изобретение относится к устройствам для контроля уровня поступающего в емкость материала, в частности уровня сыпучих материалов.

Известно устройство для контроля уровня материала в емкости, содержащее источник света и приемник излучения

I Однако это устройство не позволяет контролировать уровень сыпучего материала в условиях сильной запыленности.

Известно также устройство для контроля уровня, содержащее источник света, приемник излучения и гибкий элемент, размещенный в емкости и перекрывающий под действием контролируемой среды световой поток .

Это устройство позволяет контролировать уровень малопрозрачной среды, однако конструкция его достаточно сложна.

Цель изобретения - упрощение конструкции.

Поставленная цель достигается тем, что в предлагаемом устройстве гибкий элемент выполнен в виде рукава, натянутого между боковыми стенками емкости, концы которого обхватывают соответственно источник света и приемник.

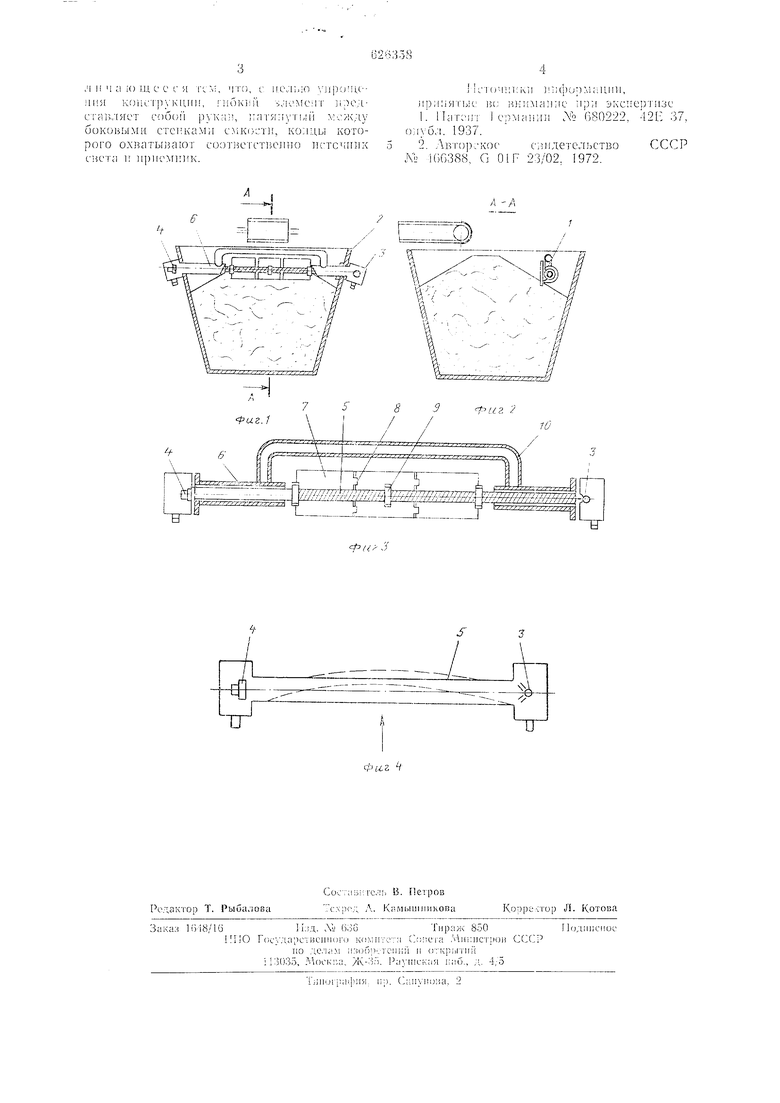

На фиг. 1, 2 и 3 схематично показано устройство, устаиовлеиное в емкости; на

2

фиг. 4 - устройст1ю в момент срабатывания.

стройство 1, )стаповленное в емкост 2, содержит источник 3 и нриеминк 4 излучения, сообщающиеся между собой уиругим рукавом о, натянутым на заданном с помощью консольно закрепленных груб 6. На рукаве Б расположены пластины 7, соединенные нгарнирами 8 с помощью холпгов 9. На 6 закреплена скоба 10, предохраняющая рукав о от ударов.

Устро 1ство работает след 1ощнм образом.

Когда постунающи в емкость материал достигает контролнруемого уровня, он воздействует через пластины 7 на рукав 5, который, изгибаясь, перекрывает луч света, исходящий от ноточннка 3 нзлучения. Нрием}1ик 4 излучения фиксирует этот момент и выдает хН авляющий сигнал на нагружающее ycTpoiicTBO для прекращения подачи материала.

Формула изобретения

Устройство для контроля уровня, содержащее iiCT04Hi:K света, приемник излучения и гибкий элемент, размещенный в емко ти и иерекрывающий под действием контролируемой среды световой поток, от,i ii ч ; io lu с с f я ЧЛ, Mio, ; полью -.црол. НИИ K()iici|), riioKJiH у,ЧМсп1 предст;и;;1яст c;)6c:ii , ;;л ,;i; боковыми с1С1 ками емкости, концы котоpoio oxBaTbiiiaroT соотиетствсипо исгопшк5 снста и приемник.
