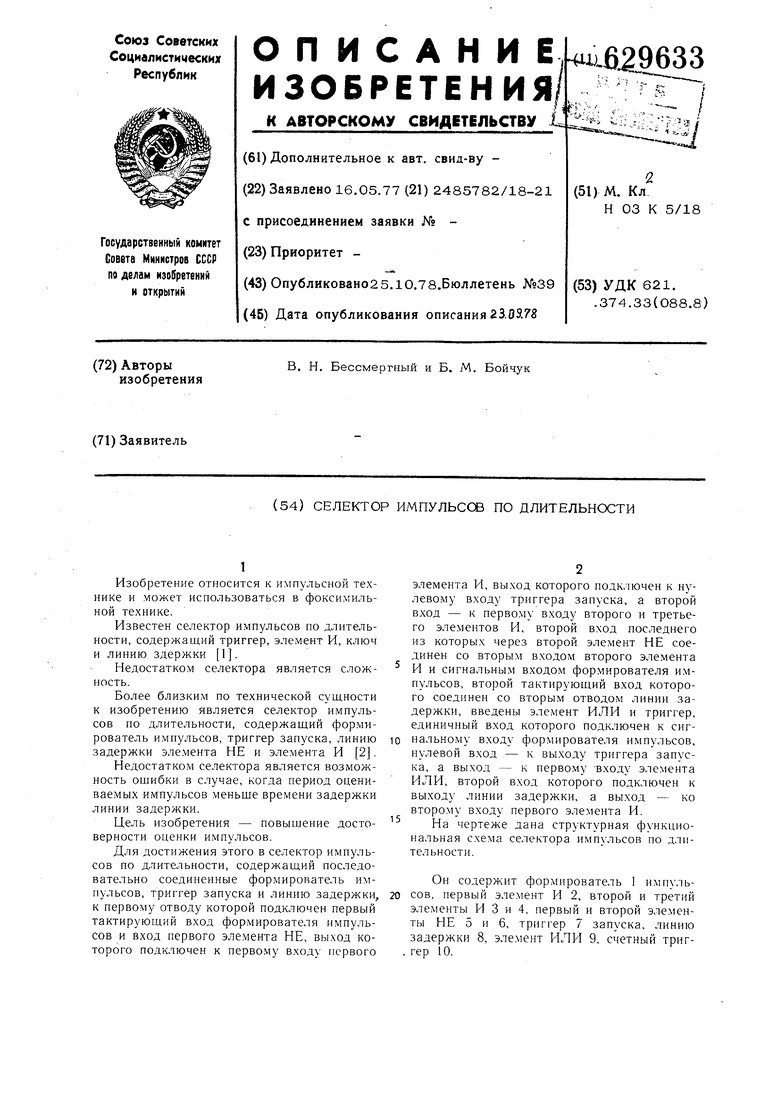

Селектор импульсов по длительности Советский патент 1978 года по МПК H03K5/18

1

Изобретение относится к импульсной технике и может использоваться в фоксимильной технике.

Известен селектор импульсов по длительности, содержащий триггер, элемент И, ключ и линию здержки 1.

Недостатком селектора является сложность.

Более близким по технической сущности к изобретению является селектор имнульсов по длительности, содержащий формирователь имнульсов, триггер запуска, линию задержки эле.мента НЕ и элемента И 2.

Недостатком селектора является возможность ощибки в случае, когда период оцениваемых импульсов меньше времени задержки линии задержки.

Цель изобретения - повышение достоверности оценки импульсов.

Для достижения этого в селектор имнульсов но длительности, содержащий последовательно соединенные формирователь импульсов, триггер запуска и линию задержки, к первому отводу которой подключен первый тактирующий вход формирователя имнульсов и вход первого элемента НЕ, выход которого подключен к первому входу первого

элемента И, выход которого подключен к нулевому входу триггера запуска, а второй вход - к первому входу второго и третьего элементов И, второй вход последнего из которых через второй элемент НЕ соединен со вторым входом второго элемента И и сигнальным входом формирователя имнульсов, второй тактнрующий вход которого соединен со вторым отводом линии задержки, введены элемент ИЛИ и триггер, единичный вход которого подключен к сигнальному входу формирователя импульсов, нулевой вход - к выходу триггера зануска, а выход - к нервому -входу элемента ИЛИ, второй вход которого подключен к выходу линии задержки, а выход - ко второму входу первого элемента И.

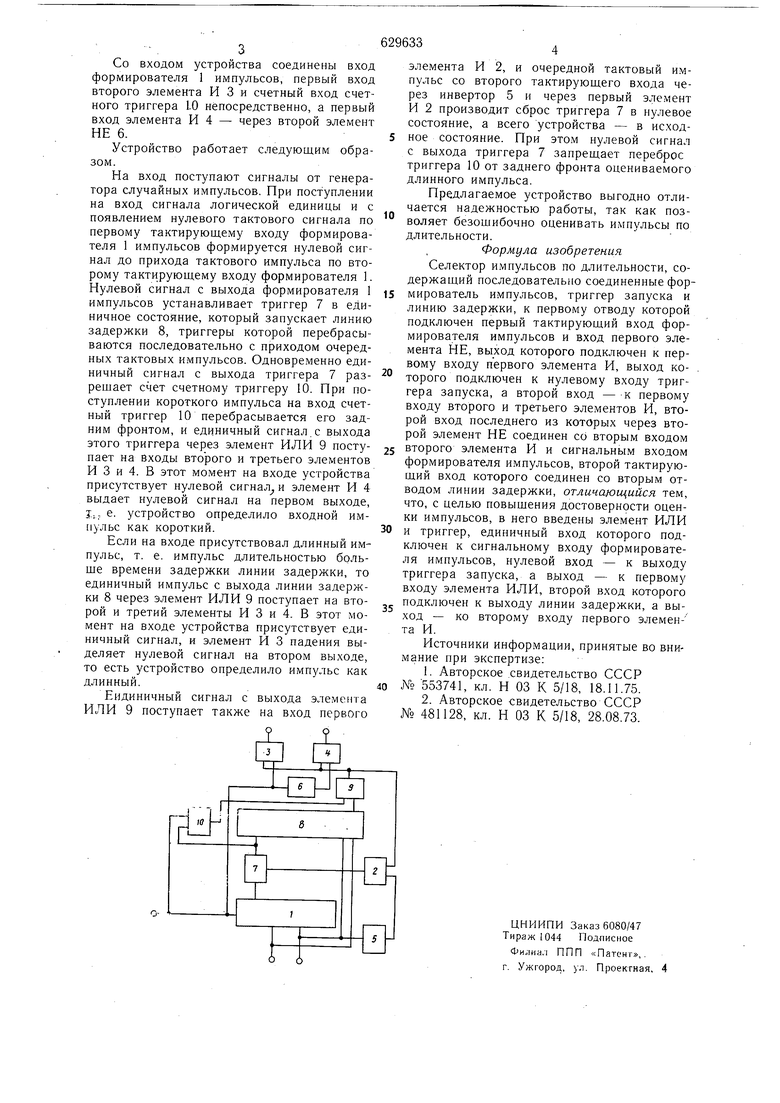

На чертеже дана структурная функциональная схема селектора нмнульсов по длительности.

Он содержит формирователь 1 импульсов, первый элемент И 2, второй и третий элементы И 3 и 4, первый и второй элементы НЕ 5 и 6, триггер 7 запуска, линию задержки 8, элемент ИЛИ 9, счетный триг. гер 10.
