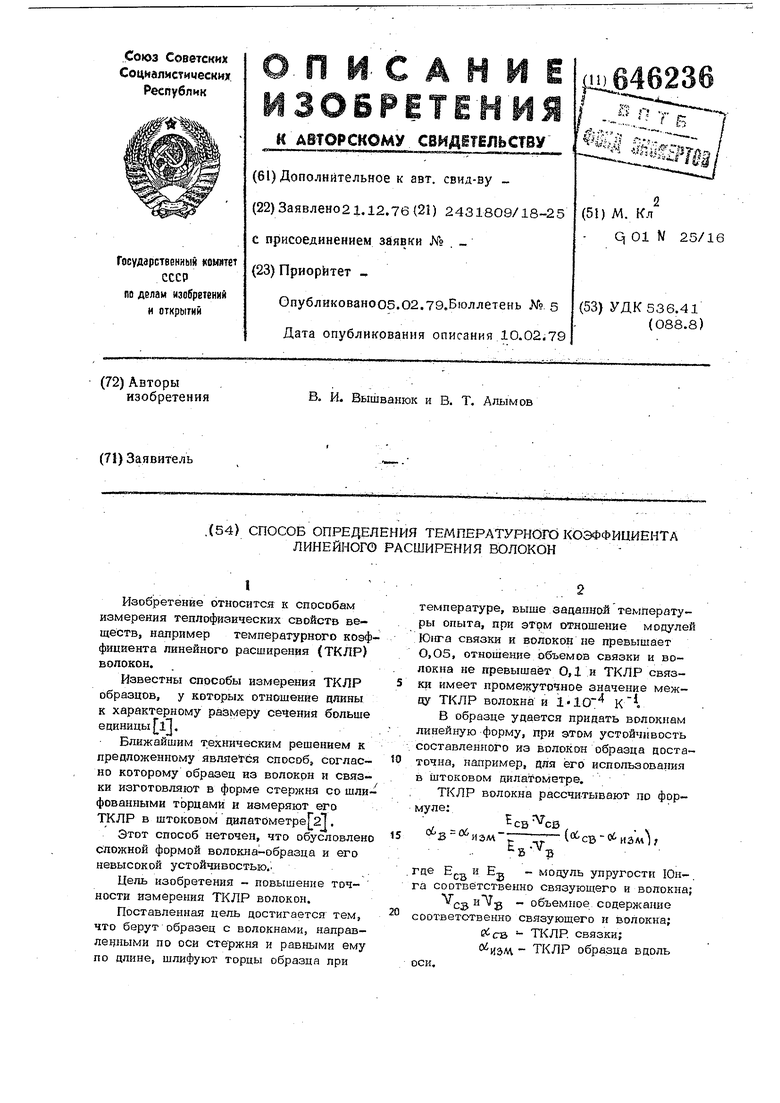

Способ определения температурного коэффициента линейного расширения волокон Советский патент 1979 года по МПК G01N25/16

.(54) СПОСОБ ОПРЕДЕЛЕНИЯ ТЕМПЕРАТУРНОГО КОЭФФИЦИЕНТА ЛИНЕЙНОГО РАСШИРЕНИЯ ВОЛОКОН

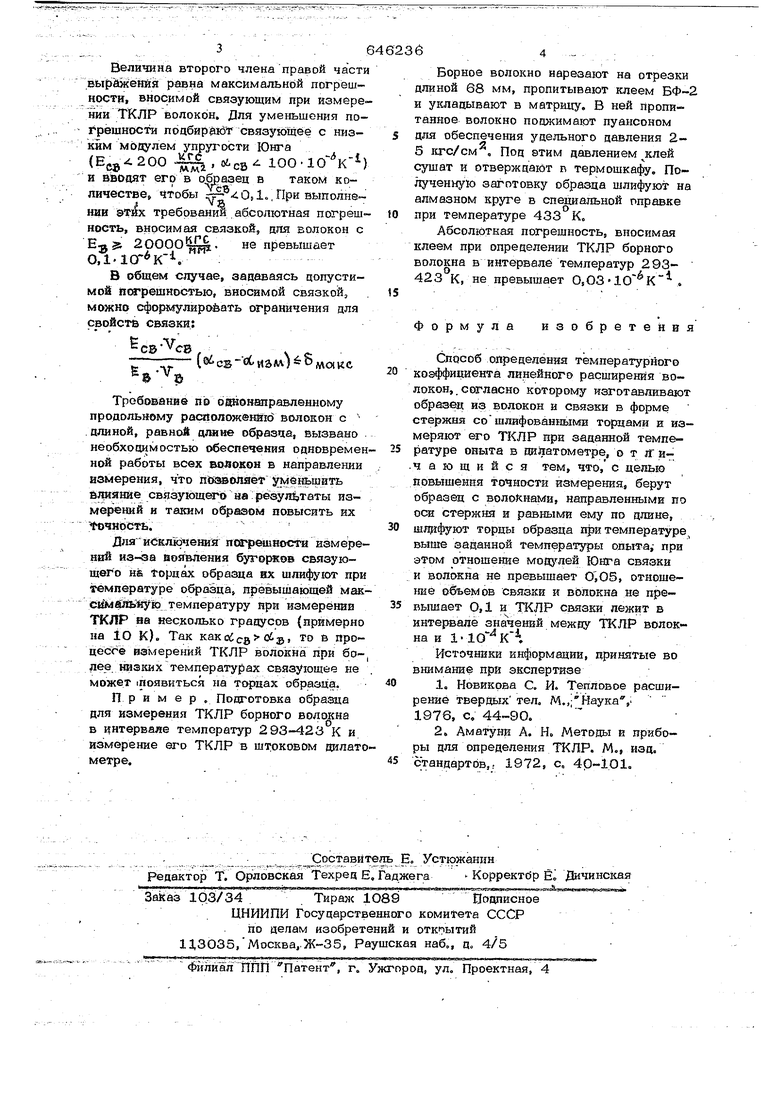

Величина второго члена правой части вьфажёнйя равна максимальной погрешности, вносимой связующим при измерении ТКЛР волокон. Цпя уменьшения погрешности подбиратбг связующее с низким модулем упругости Юнга

) ( .oicB

100

. -мм-2

и вводят его в образец в вводят его в

таком коVcB

Y - ОДо, При выполнеличестве чтобы нии этих требований .абсолютная погрешность, вносимая связкой, для волокон с Е 2ОООО У. не превышает 0,1-1СГ К.

В общем случае, задаваясь допустимой йирешностью, вносимой связкой, можно сформулировать ограничения для свойств связки:

. с

----- )Омакс

Требование по о0ЕКОнш1равленному продольному расйоложешю волокон с длиной, равной длине образца, вызвано необходимостью обеспечения одновременной работы всех волокон в нап|равлении измерения, что пьаволаёт умег&шать бшянйе связующего на :рёзул1}Таты измерений и таким образом повысить их ;to4HOCtb.

Лля исключения погрешности измерений воявления бугорков связующего нб topuax образца вх шлифуют при температуре образца иревышающей макС1Й4ййШу1Ю температуру при измерении ТКЛР на несколько грасогсрв (примерно на iO К). Так процесгё измерений ТКЛР волокна при более низких температурах связующее не может .появиться на торгах образца.

Пример. Подготовка образца для измерения ТКЛР борного волокна в интервале температур 293-423 К и измерение его ТКЛР в штокйвом дилатметре.

Борное волокно нарезают на отрезки длиной 68 мм, пропитывают клеем БФ-2 и угшадывают в матрицу. В ней пропитанное волокно поджимают пуансоном для обеспечения удельного давления 25 itrc/CM , Под этим давлением клей сушат и отверждают п термошкафу, По лученную заготовку образца шлифуют на алмазном круге в специальной оправке при температуре 433 К.

Абсолютная погрешность, вносимая клеем при определении ТКЛР борного волокна в интервале температур 293423 К, не превышает О.ОЗЮ К .

о р мул а изобретения

Способ определения температурйого коэффициента линейного расширения волокон, .согласно которому изготавливают образец из волокон и связки в форме стержня со шлифованными торцами и измеряют его ТКЛР при заданной температуре опыта в дилатометре, о т я и.чающийся тем, что, с целью повышения точности измерения, берут образец с волокнами, направленными по оси стержня и равными ему по длине, шлифуют торцы образца при температуре, выше заданной температуры олыта,- при этом отношение мойзшей Юнга связки , и волокна не превышает 0,05, отношение объемов связки и вОлокиа не превышает О,1 и ТКЛР связки лежит в интервале значений между ТКЛР волокна и 1-1О К.

Источники информации, принятые во внимание при экспертизе

1.Новикова С. И. Тепловое расширение твердых тел, М.,;°Наука, 1976, с. 44-90.

2.Аматуни А. Н. Методы и приборы для определения ТКЛР. М., изд. стандартов,- 1972, с, 40--1О1.
