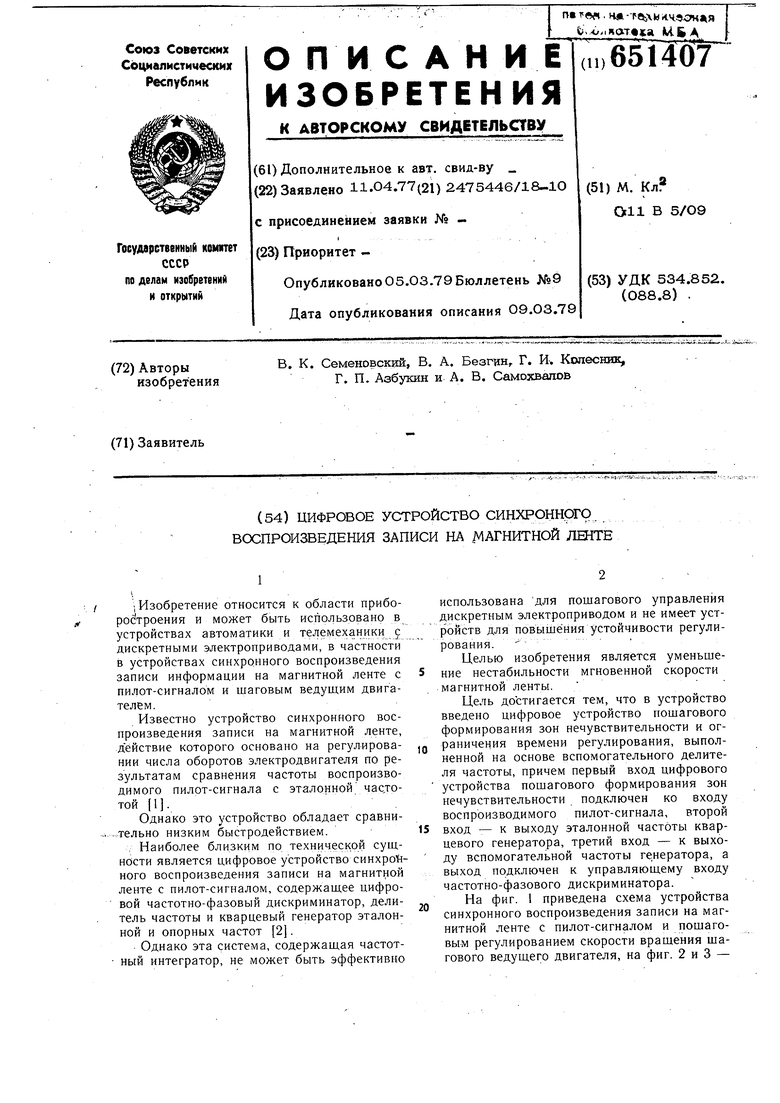

Цифровое устройство синхронного воспроизведения записи на магнитной ленте Советский патент 1979 года по МПК G11B5/09

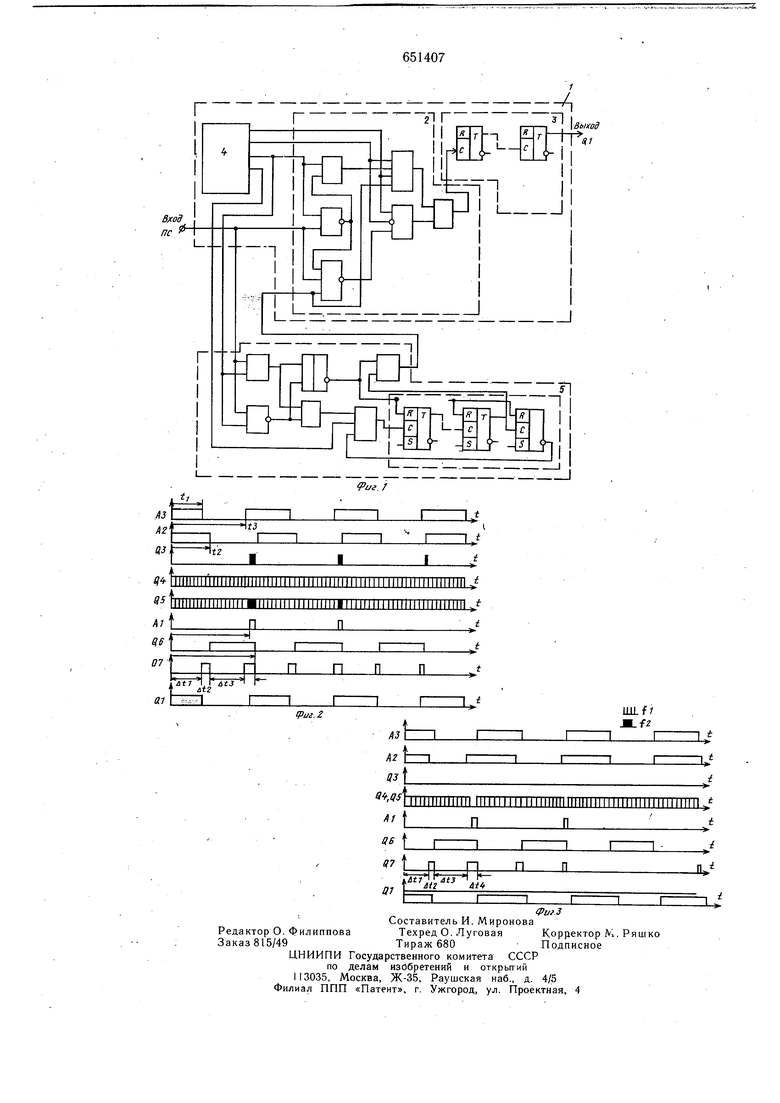

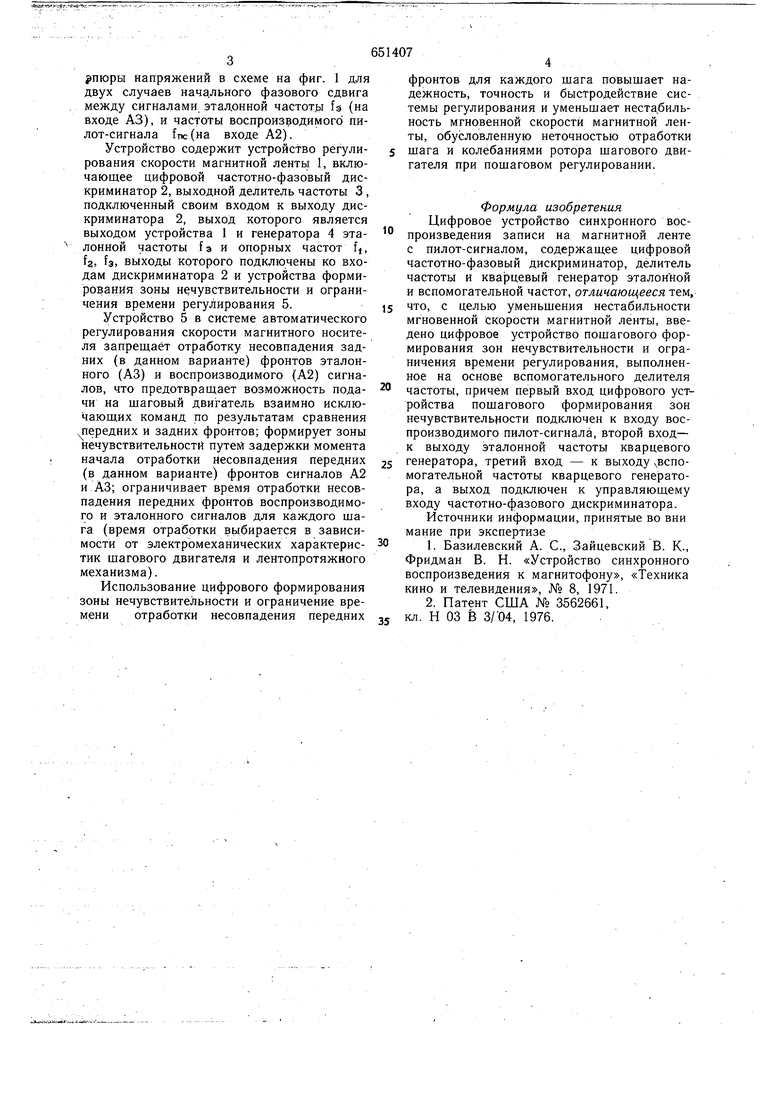

рпюры напряжений в схеме на фиг. 1 для двух случаев начального фазового сдвига между сигналами эталонной частоть fs (на входе A3), и частоты воспроизводимого пилот-сигнала т1с(на входе А2).

Устройство содержит устройство регули- 5 рования скорости магнитной ленты 1, включающее цифровой частотно-фазовый дискриминатор 2, выходной делитель частоты 3, подключенный своим входом к выходу дискриминатора 2, выход которого является выходом устройства 1 и генератора 4 эта- лонной частоты 1э и опорных частот f, fg, fa, выходы которого подключены ко входам дискриминатора 2 и устройства формирования зоны нечувствительности и ограничения времени регулирования 5.is

Устройство 5 в системе автоматического регулирования скорости магнитного носителя запрещает отработку несовпадения задних (в данном варианте) фронтов эталонного (A3) и воспроизводимого (А2) сигналов, что предотвращает возможность пода- 20 чи на шаговый двигатель взаимно исключающих команд по результатам сравнения передних и задних фронтов; формирует зоны нечувствительности путей задержки момента начала отработки несовпадения передних 25 (в данном варианте) фронтов сигналов А2 и A3; ограничивает время отработки несовпадения передних фронтов воспроизводимого и эталонного сигналов для каждого шага (время отработки вь1бирается в зависимости от электромеханических характерис- 30 тик шагового двигателя и лентопротяжного механизма).

Использование цифрового формирования зоны нечувствительности и ограничение времени отработки несовпадения передних .

фронтов для каждого шага повыщает надежность, точность и быстродействие системы регулирования и уменьшает нестабильность мгновенной скорости магнитной ленты, обусловленную неточностью отработки шага и колебаниями ротора шагового двигателя при пошаговом регулировании.

Формула изобретения Цифровое устройство синхронного воспроизведения записи на магнитной ленте с пилот-сигналом, содержащее цифровой частотно-фазовый дискриминатор, делитель частоты и кварцевый генератор эталонной и вспомогательной частот, отличающееся тем, что, с целью уменьшения нестабильности мгновенной скорости магнитной ленты, введено цифровое устройство пошагового формирования зон нечувствительности и ограничения времени регулирования, выполненное на основе вспомогательного делителя частоты, причем первый вход цифрового устройства пошагового формирования зон нечувствительности подключен к входу воспроизводимого пилот-сигнала, второй вход- к выходу эталонной частоты кварцевого генератора, третий вход - к выходу вспомогательной частоты кварцевого генератора, а выход подключен к управляющему входу частотно-фазового дискриминатора.

Источники информации, принятые во вни мание при экспертизе

1.Базилевский А. С., Зайцевский В. К., Фридман В. Н. «Устройство синхронного воспроизведения к магнитофону, «Техника кино и телевидения, № 8, 1971.

2.Патент США № 3562661, кл. Н 03 В 3/04, 1976.
