Способ подачи тока в кабель при сматывании его с барабана Советский патент 1946 года по МПК H02G11/02

Для питания током приемников, приключаемых к кабельному барабану, применяют барабаны, снабженные укрепленным на их торце ручьем для iBMBOAa на последний конец кабеля пропущенного через торец барабана. При таком барабане можно питать, например, электродвигатель Бодоотливкого насоса, опускаемого в шахту, используя нйжеолисанный способ, кзляющийся предметом изобретения.

Согласно этому способу, конец кабеля выводят на длину, достаточiiyio для лгногократного огибания ручья на барабане, и приключают ето к источнику тока. Второй кохс.ц кабгля гфЕключают к опускаемому 1э шахту электродвигателю и спускают последний в шахту, сматызая кабель с барабана. Внешний конец гмаматызается при этом на ручей. Когда весь внешний конец кабгля будет намотан на ручгй, кабель отключают от источника тока, сбрасызают с ручья и, повторяя операцию, продолжают спуск.

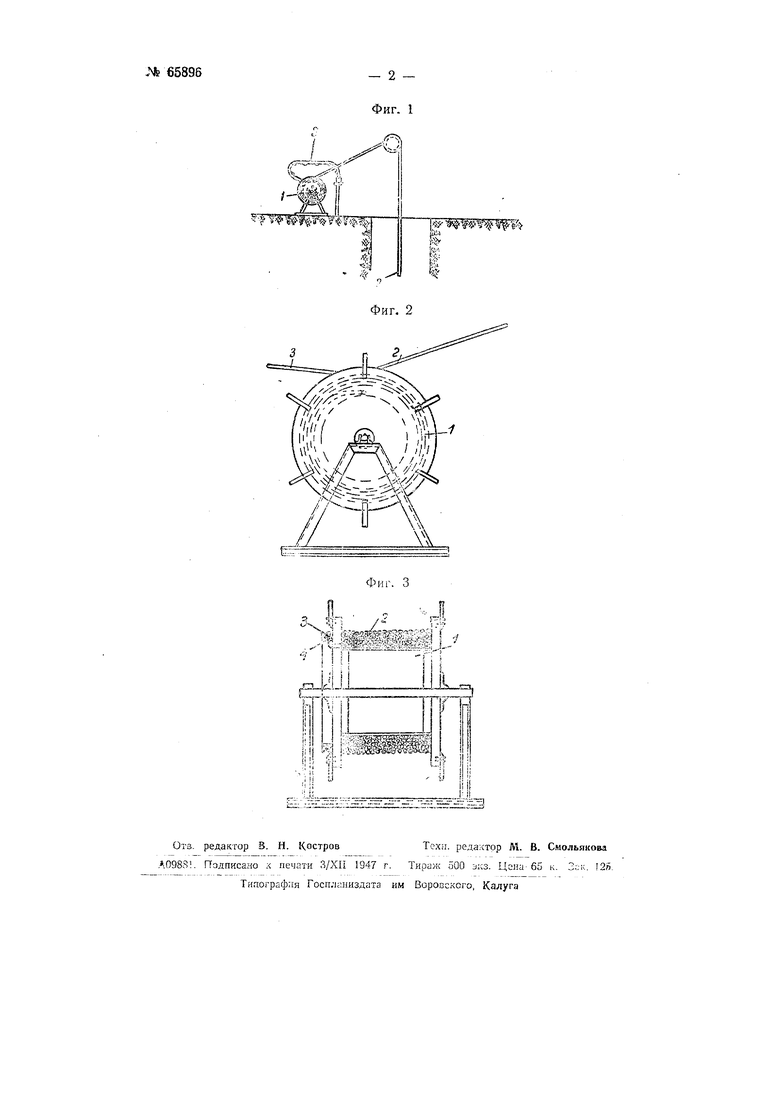

На чертеже фиг. 1 изображает общий вид установки, фиг. 2-вид барабана сбоку, фиг. 3-разрез его.

На барабан 1 наматывается кабель 2. Предварительно конец 3 кабеля длиной 15-20 ы выпускают через торец барабана на внешнюю

сторону последнего, после чего всю остальную часть кабеля наматывают на барабан в несколько слоев, длиной при: 1ерно 500-600 м в зависимости от глубины шахты.

При опускании кабеля 2 путем вращения барабана выпущенный на внешнюю сторону барабана конец 3 кабеля наматывается на ручей 4, смонтированный на торце барабана, в сторону, противоположную намотке кабеля на барабане.

Сначала конец 3 кабеля располагают на стене или стойках ттетлгн и подключают его к рубильнику. По мере опускания кабеля 2 в ствол шахты конец 3 на атывается на ручей 4. После этого, отсоедиш в кабель от рубильника, сбрасывают конец 3 с ручья и повторяют спераПредмет изобретения

Способ подачи тока в «абель при сматывании его с барабана, с вь:с элом конца кабеля в ручгй на торце барабана, о т л и ч а ю щ н и с я тем, что конец кабеля выводят на длину, достаточную для многократного огибания ручья, и после HasMBKH его на ручей отключают от источника тока, сбрасывают с ручья и вновь присоединяют к источнику тока.
