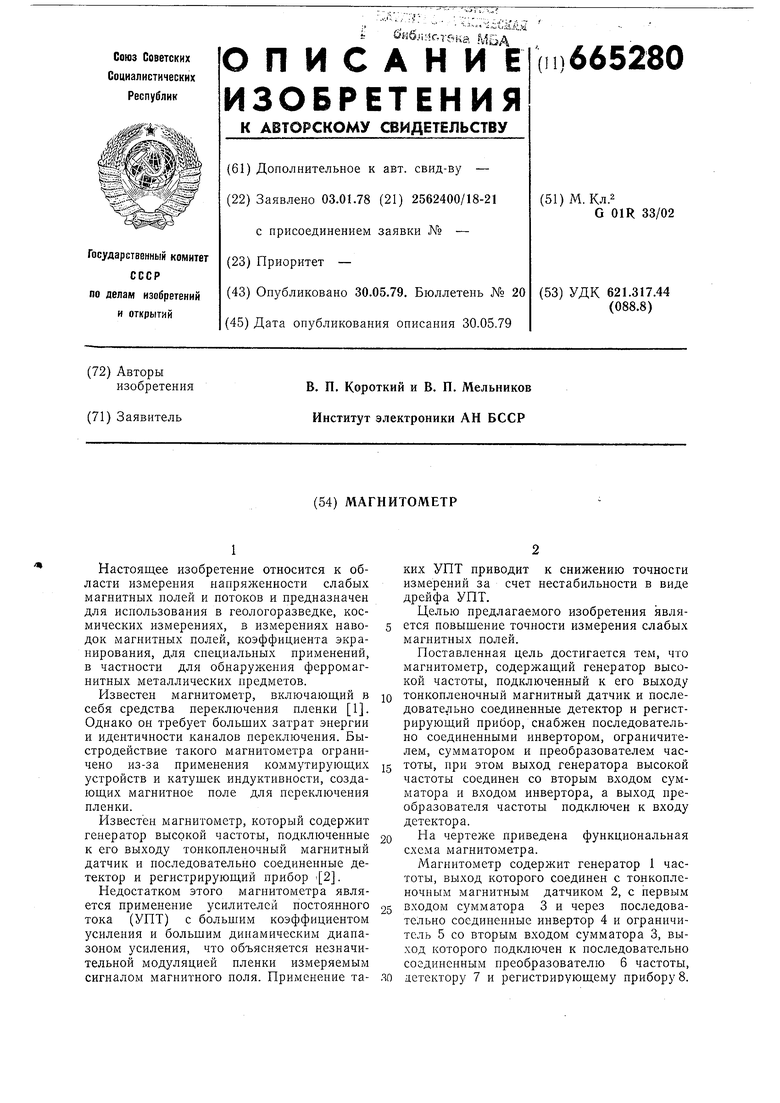

Магнитометр Советский патент 1979 года по МПК G01R33/02

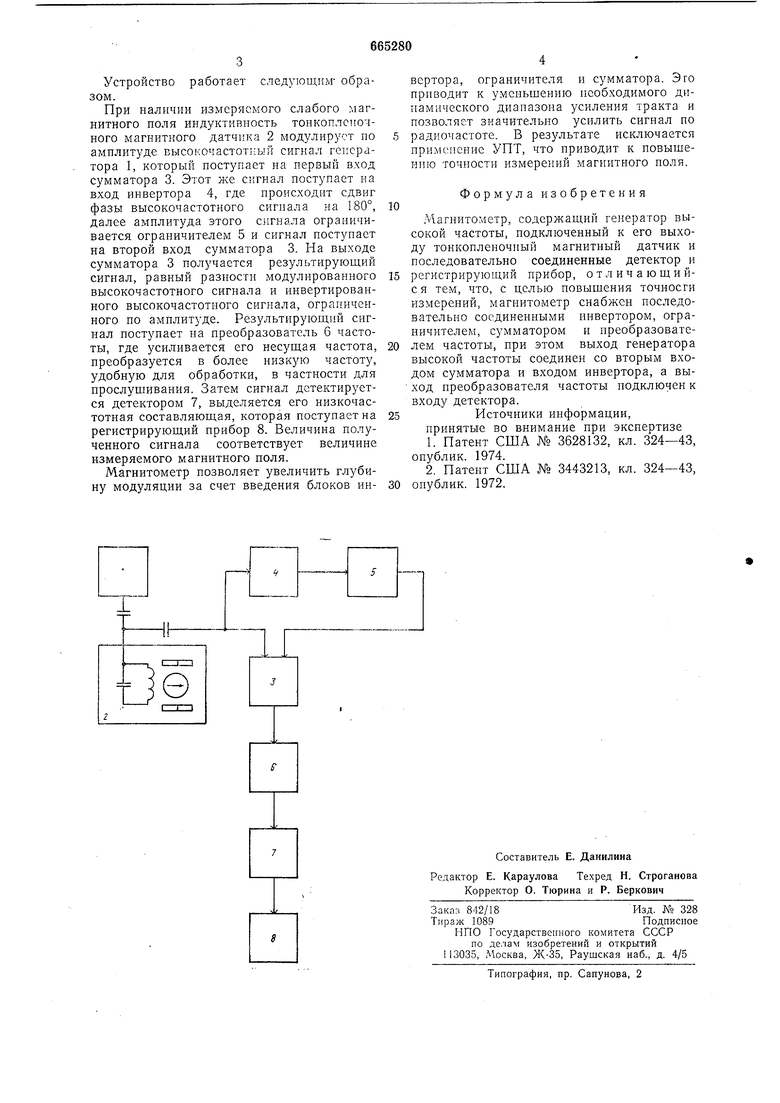

Устройство работает следующп.м- образом.

При наличии измеряемого слабого магнитного поля индуктивность тонкоплсночного магнитного датчика 2 модулирует но амнлитуде высокочастотный сигнал геиератора 1, который ностунает на первый вход сумматора 3. Этот же сигнал поступает на вход инвертора 4, где происходит сдвиг фазы высокочастотного сигнала на 180°, далее амплитуда этого сигнала ограничивается ограничителем 5 и сигнал поступает на второй вход сумматора 3. На выходе сумматора 3 получается результирующий сигнал, равный разности модулированного высокочастотного сигнала и инвертированного высокочастотного сигнала, ограниченного по амплитуде. Результирующий сигнал поступает на преобразователь 6 частоты, где усиливается его несущая частота, преобразуется в более низкую частоту, удобную для обработки, в частности для прослушивания. Затем сигнал детектируется детектором 7, выделяется его низкочастотная составляющая, которая поступает на регистрирующий прибор 8. Величина полученного сигнала соответствует величине измеряемого магнитного поля.

Магнитометр позволяет увеличить глубину модуляции за счет введения блоков инвертора, ограничителя и сумматора. Эго приводит к уменьщеншо необходимого динамического диапазона усиления тракта и позволяет значительпо усилить сигнал по радиочастоте. В результате исключается применение УПТ, что приводит к повышению точности измерений магнитного поля.

Формула изобретения

Магнитометр, содержащий генератор высокой частоты, подключенный к его выходу тонкопленочный магнитный датчик и последовательно соединенные детектор и

регистрирующий прибор, отличающийся тем, что, с целью повыщения точносги измерений, магнитометр снабжен последовательно соединенными инвертором, ограничителем, сумматором и нреобразователем частоты, при этом выход генератора высокой частоты соединен со вторым входом сумматора и входом инвертора, а выход преобразователя частоты подключен к входу детектора.

Источники информации,

иринятые во внимание при экспертизе

1.Патент США № 3628132, кл. 324-43, опублик. 1974.

2.Патент США № 3443213, кл. 324-43, опублик. 1972.
