Пьезоэлектрическое устройство Советский патент 1979 года по МПК H03H9/04

t

Изобретение относится к области радиоэлектроники и может использоваться в пьезоустройствах, т.е. кварцевых резонаторах, монолитных фильтрах и др.

Известно пьезоэлектрическое устройство, в котором пьезоэлемент жестко присоединен непосредственно к кольцеобразному керамическому корпусу в трех точках по его периферии И

В этом устройстве из-за механической связи пьезоэлемента с корпусом не уДается получить высоких значений стабильности его параметров и добротности.

Дестабилизирующее и демпфирующее влияни корпуса на пьезозлемент ослабляется при закреплении пьезозлемента между натянутыми проволочными струнами.

Известно пьезоэлектрическое устройство, содержащее корпус с натянутыми в нем проволочными струнами, между которыми закреплен пьезоэлемент 2.

Недостатком этого устройства является недостаточно высокая устойчивость его электрических параметров к механическим воздействиям из-за наличия в пьезоэлементе сжимающих

усилий за счет непостоянства условий закрепления.

Целью изобретения является повышение устойчивости электрических параметров пьезоэлектрического устройства к механическим воздействиям.

Это достигается тем, что оно содержит дополнительные ленточные пружины, выполненные в виде скоб, нрткрепленных основанием к корпусу, а ксжцами - к концам соответствующей проволочной струны.

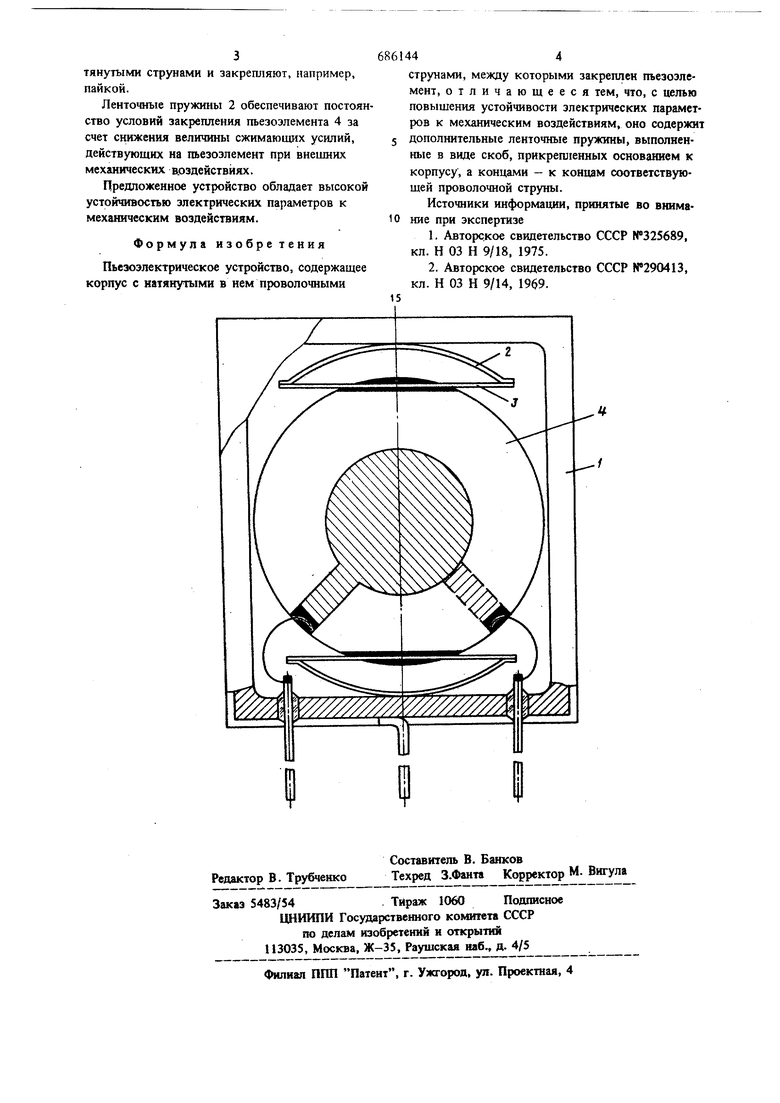

На чертеже изображено предложенное пьезоэлектрическое устройство, общий вид.

Корпус 1 выполнен из металла или жесткого диэлектрического материала (керамики, стекла и др.). К внутренней части корпуса 1 в местах вожжешюго коллоидного серебра присоединены (припаяны или приварены) ленточные пружины 2, которые присоединены (приварены) к концам тонких металлических струн 3 так, что натягивают их. При монтаже пьезоэлемента 4 его кромки в местах нанесения контактных площадок заводят между на
