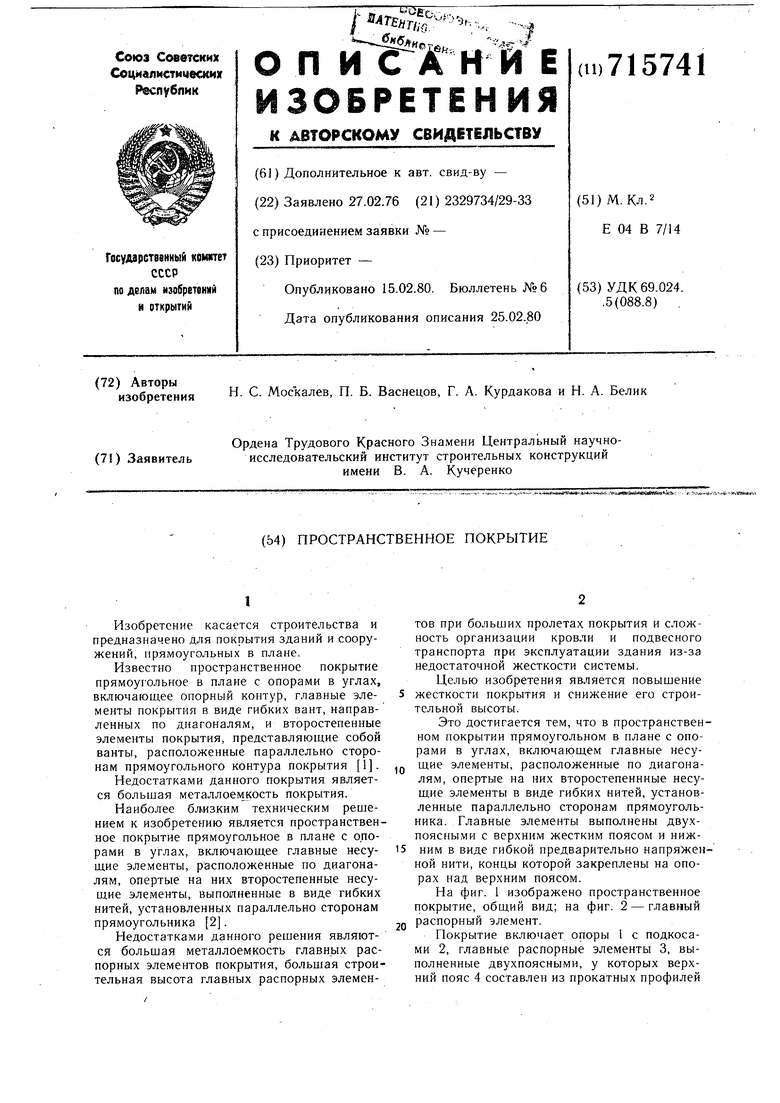

(54) ПРОСТРАНСТВЕННОЕ ПОКРЫТИЕ
название | год | авторы | номер документа |
---|---|---|---|
Пространственное покрытие | 1974 |
|
SU542805A1 |
Пространственное покрытие | 1986 |
|
SU1609906A1 |
Пространственное покрытие | 1974 |
|
SU727779A1 |
ВАНТОВОЕ ПОКРЫТИЕ | 2014 |
|
RU2567588C1 |
Мембранное покрытие | 1979 |
|
SU815207A1 |
Пространственное покрытие здания прямоугольной формы в плане | 1990 |
|
SU1791575A1 |
ВИСЯЧЕЕ ПОКРЫТИЕ | 1991 |
|
RU2026937C1 |
АРОЧНО-ВАНТОВОЕ ПОКРЫТИЕ | 2007 |
|
RU2347043C1 |
Висячее покрытие зданий и сооружений | 1980 |
|
SU939680A1 |
Пространственное покрытие зданий и сооружений | 1981 |
|
SU1021734A1 |
I
Изобретение касается строительства и предназначено для покрытия зданий и сооружений, прямоугольных в штане.
Известно пространственное покрытие прямоугольное в плане с опорами в углах, включающее опорный контур, главные элементы покрытия в виде гибких вант, направленных по диагоналям, и второстепенные элементы покрытия, представляющие собой ванты, расположенные параллельно сторонам прямоугольного контура покрытия 1.
Недостатками данного покрытия является большая металлоемкость покрытия.
Наиболее близким техническим решением к изобретению является пространственное покрытие прямоугольное в плане с опорами в углах, включающее главные несущие элементы, расположенные по диагоналям, опертые на них второстепенные несущие элементы, выполненные в виде гибких нитей, установленных параллельно сторонам прямоугольника 2.
Недостатками данного решения являются большая металлоемкость главных распорных элементов покрытия, большая строительная высота главных распорных элеменТОО при больших пролетах покрытия и сложность организации кровли и подвесного транспорта при эксплуатации здания из-за недостаточной жесткости системы.
Целью изобретения является повышение жесткости покрытия и снижение его строительной высоты.
Это достигается тем, что в пространственном покрытии прямоугольном в плане с опорами в углах, включающем главные несущие элементы, расположенные по диагоналям, опертые на них второстепеннные несущие элементы в виде гибких нитей, установленные параллельно сторонам прямоугольника. Главные элементы выполнены двухпоясными с верхним жестким поясом и нижним в виде гибкой предварительно напряженной нити, концы которой закреплены на опорах над верхним поясом.

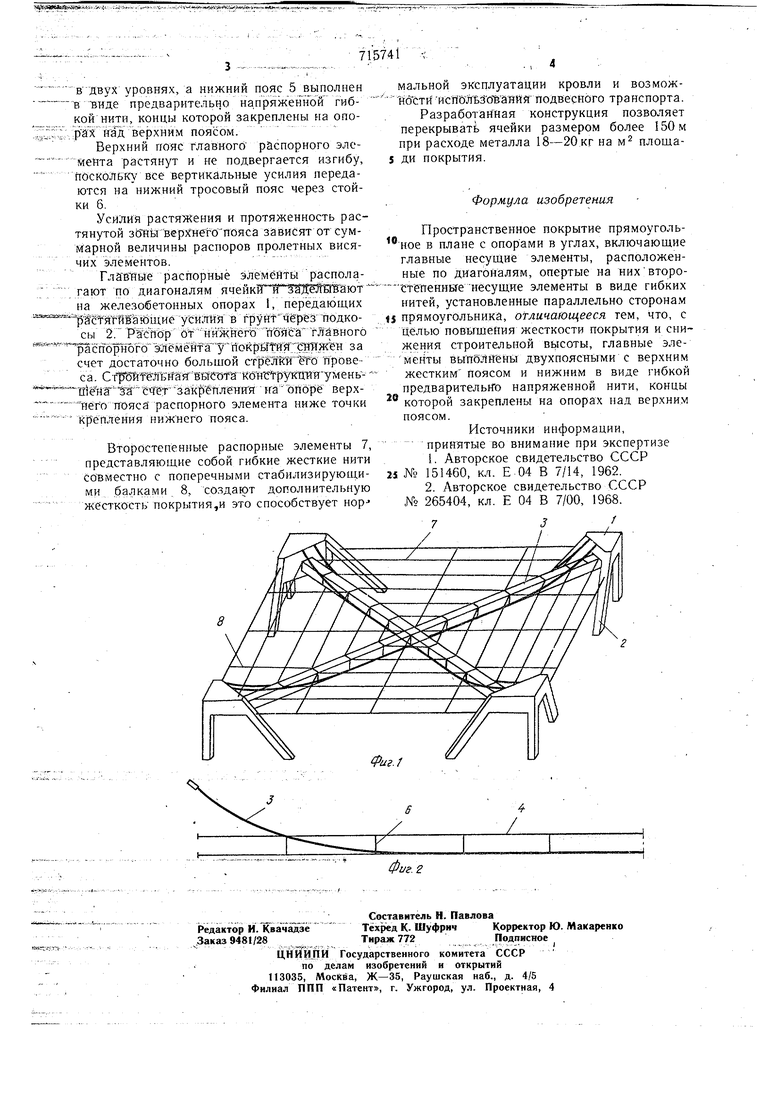

На фиг. 1 изображено пространственное покрытие, общий вид; на фиг. 2 - главный распорный элемент.
Покрытие включает опоры I с подкосами 2, главные распорные элементы 3, выполненные двухпоясными, у которых верхний пояс 4 составлен из прокатных профилей
