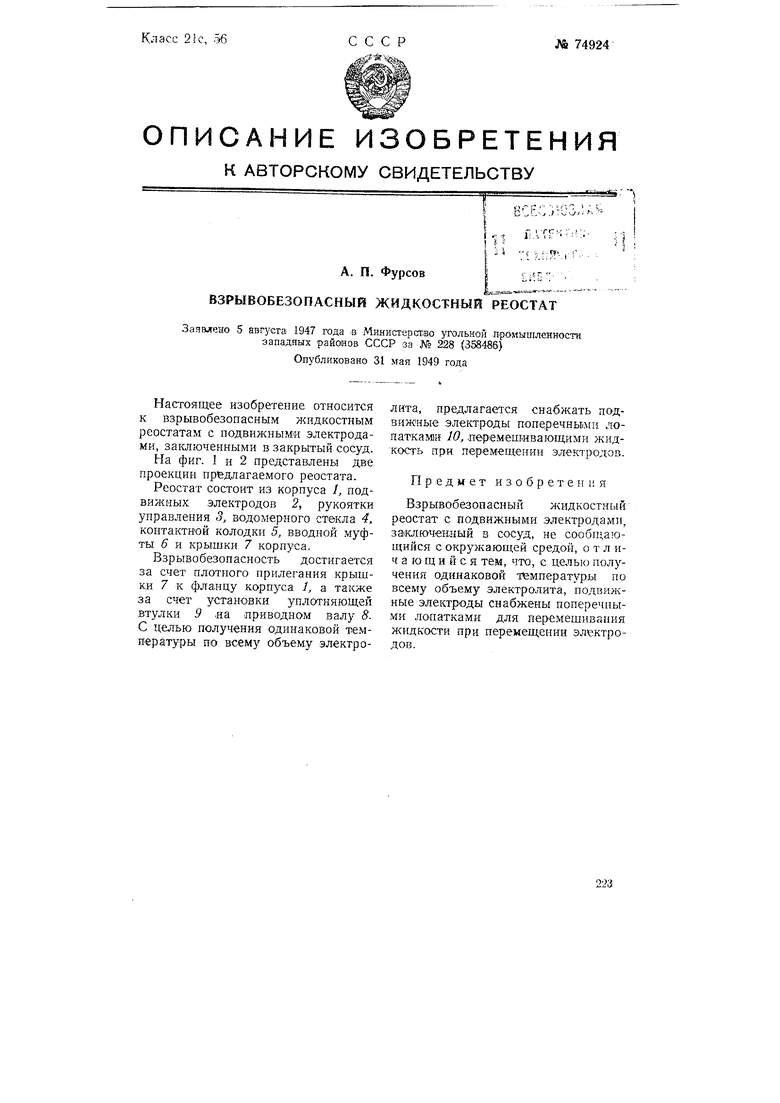

Взрывобезопасный жидкостный реостат Советский патент 1949 года по МПК H01C11/00

Настоящее изобретение относится к взрывобезопасным жидкостным реостатам с подвижными электродами, заключенными в закрытый сосуд.

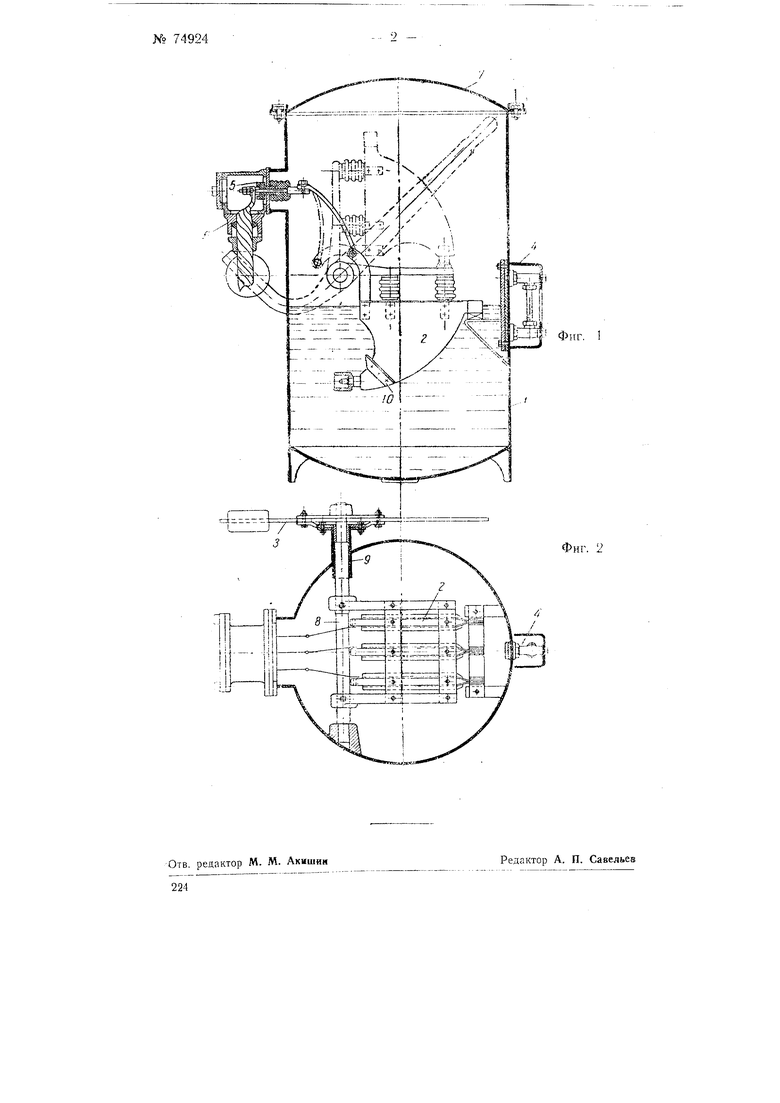

На фиг. I и 2 представлены две проекции нредлагаемого реостата.

Реостат состоит из корпуса 1, нодвижных электродов 2, рукоятки управления 5, водомерного стекла 4, контактной колодки 5, вводной муфты б и крышки 7 корпуса.

Взрывобезопасность достигается за счет платного прилегания крышки 7 к фланцу корпуса 1, а также за счет установки уплотняющей втулки 9 да приводном валу 8. С целью получения одинаковой темп-ер атуры по всему объему электролита, предлагается снаблсать подвижные электродь попе.речны.ми лопаткам1 { 10, .перемешивающими жидкость при перем-ещ-ении электродов.

Предмет изобретения

Взрывобезопасный жидкостный реостат с подвижными электродами, заключенный в сосуд, не сооби-ающийся с окружающей средой, о т л ичающийся тем, что, с целью получения одинаковой температуры по всему объему электролита, подвижные электроды снабжены поперечными лопатками для перемешивания жидкости при перемещении электродов.

Фпг.

Фиг. 2
