Термический клапан Советский патент 1980 года по МПК F16K31/02

. 3

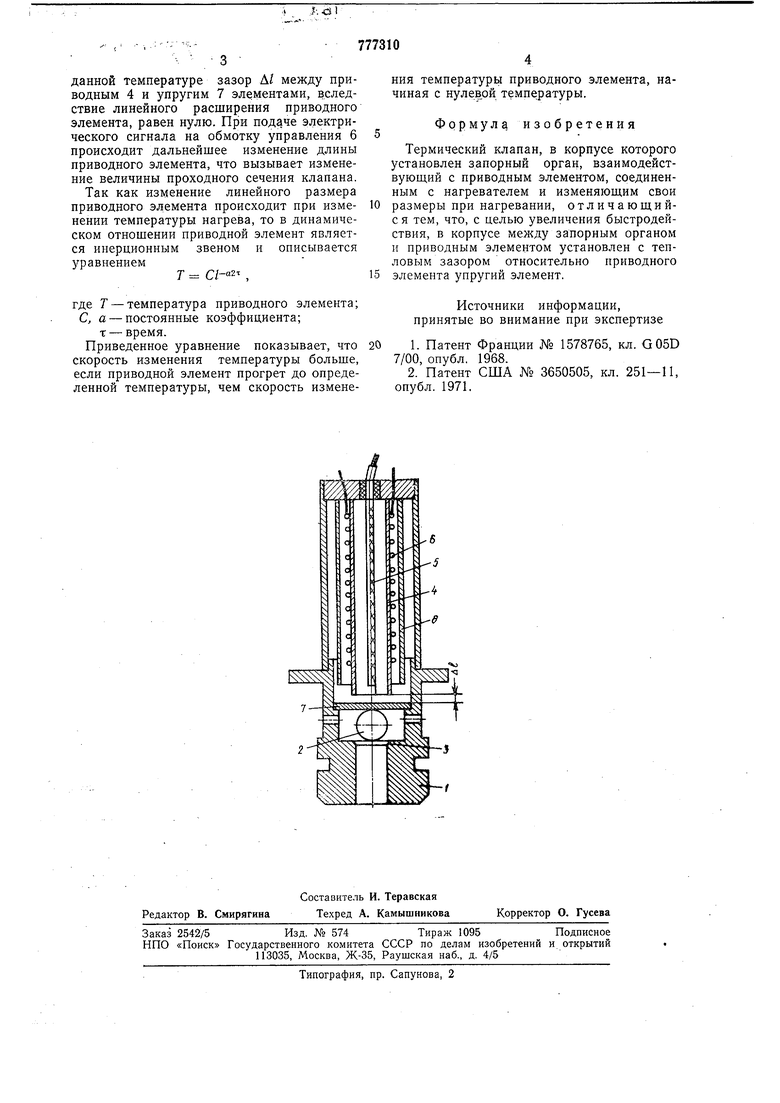

данной температуре зазор А1 между приводным 4 и упругим 7 элементами, вследствие линейного расширения приводного элемента, равен нулю. При подаче электрического сигнала на обмотку управления 6 происходит дальнейшее изменение длины приводного элемента, что вызывает изменение величины проходного сечения клапана. Так как изменение линейного размера приводного элемента происходит при изменении температуры нагрева, то в динамическом отношении приводной элемент является инерционным звеном и описывается Зфавнением

Т С1- ,

где Т - температура приводного элемента; С, а - постоянные коэффициента;

т - время.

Приведенное уравнение показывает, что скорость изменения температуры больше, если приводной элемент прогрет до определенной температуры, чем скорость изменения температуры приводного элемента, начиная с нулев ой температуры.

Формула, изобретения

Термический клапан, в корпусе которого установлен запорный орган, взаимодействующий с приводным элементом, соединенным с нагревателем и изменяющим свои

размеры при нагревании, отличающийся тем, что, с целью увеличения быстродействия, в корпусе между запорным органом н приводным элементом установлен с тепловым зазором относительно приводного

элемента упругий элемент.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции № 1578765, кл. G05D 7/00, опубл. 1968.

2. Патент США № 3650505, кл. 251-11, опубл. 1971.
