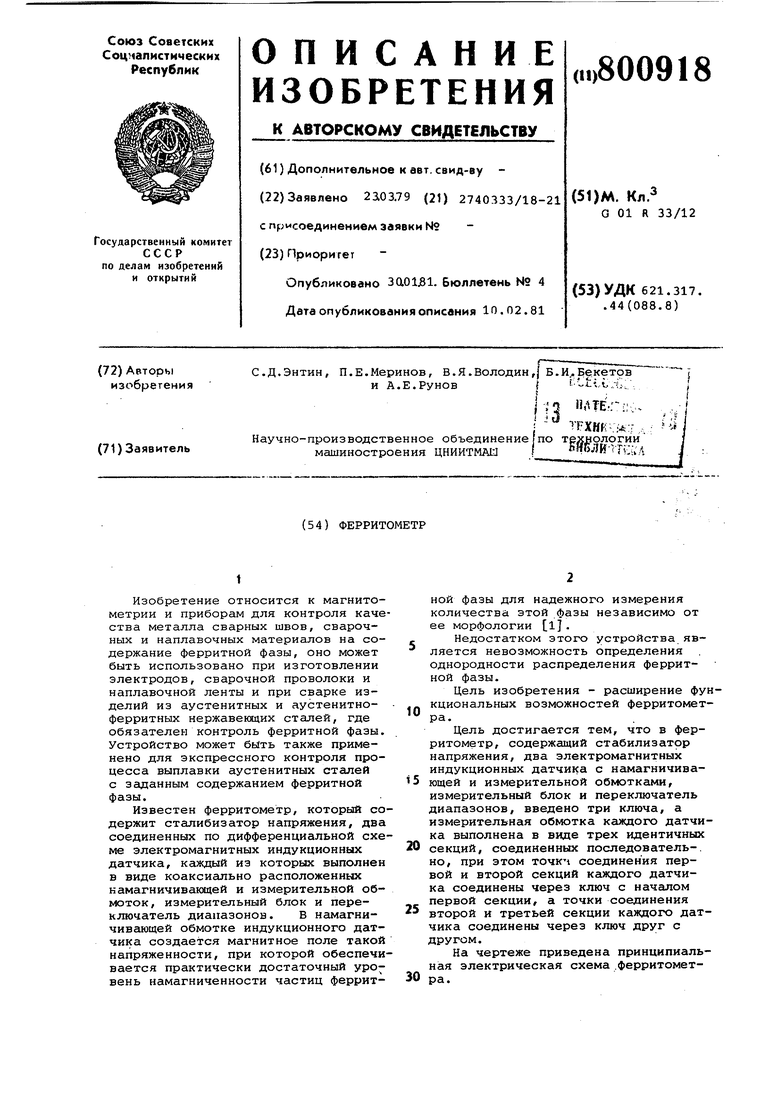

Ферритометр Советский патент 1981 года по МПК G01R33/12

t

Изобретение относится к магнитометрии и приборам для контроля качества металла сварных швов, сварочных и наплавочных материалов на содержание ферритной фазы, оно может быть использовано при изготовлении электродов, сварочной проволоки и наплавочной ленты и при сварке изделий из аустенитных и аустенитноферритных нержавегацих сталей, где обязателен контроль ферритной фазы. Устройство может быть также применено для экспрессного контроля процесса выплавки аустенитных сталей с заданным содержанием ферритной фазы.

Известен ферритометр, который содержит сталибизатор напряжения, два соединенных по дифференциальной схеме электромагнитных индукционных датчика, каждый из которых выполнен в виде коаксиально расположенных намагничивающей и измерительной обмоток, измерительный блок и переключатель диапазонов. В намагничивающей обмотке индукционного датчика создается магнитное поле такой напряженности, при которой обеспечивается практически достаточный уровень намагниченности частиц ферритной фазы для надежного измерения количества этой фазы независимо от ее морфологии 1.

Недостатком этого устройства является невозможность определения однородности распределения ферритной фазы.

Цель изобретения - расширение функциональных возможностей ферритомет0ра.

Цель достигается тем, что в ферритометр, содержащий стабилизатор напряжения, два электромагнитных индукционных датчика с намагничива5ющей и измерительной обмотками, измерительный блок и переключатель диапазонов, введено три ключа, а измерительная обмотка каждого датчика выполнена в виде трех идентичных

0 секций, соединенных последователь-, но, при этом точкч соединения первой и второй секций каждого датчика соединены через ключ с началом первой секции, а точки соединения

5 второй и третьей секции каждого датчика соединены через ключ друг с другом.

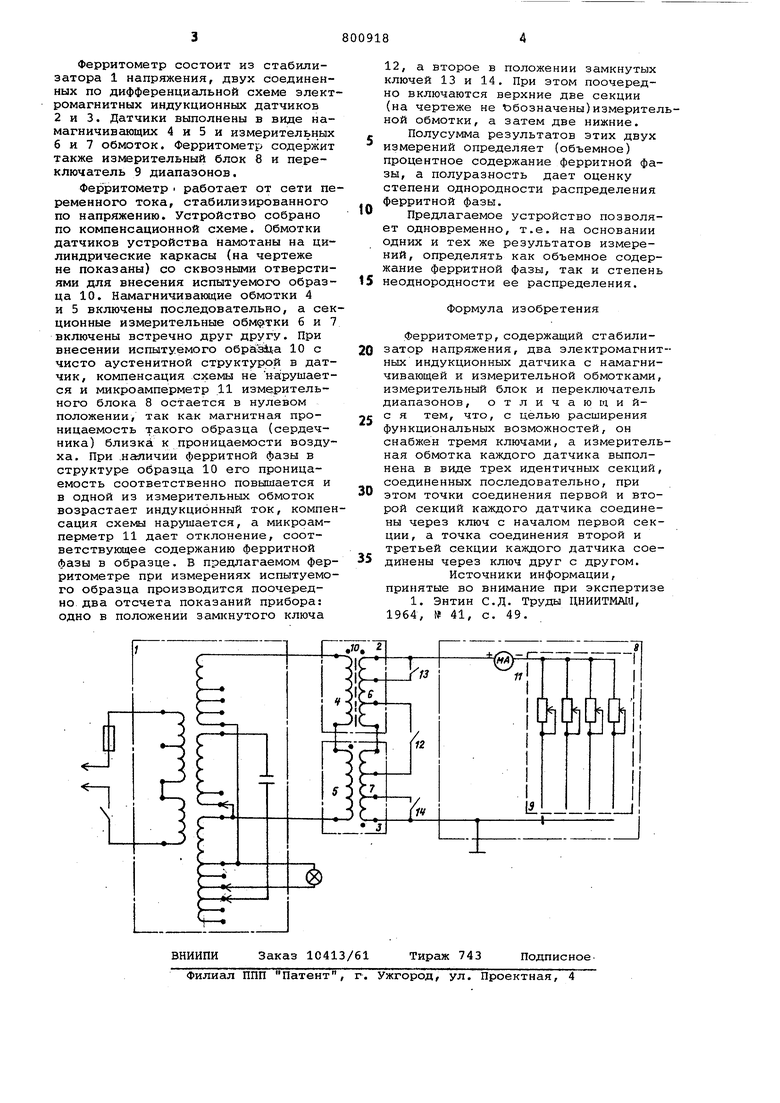

На чертеже приведена принципиальная электрическая схема .ферритомет0ра.
