Устройство для отображения информации Советский патент 1981 года по МПК G09G1/16

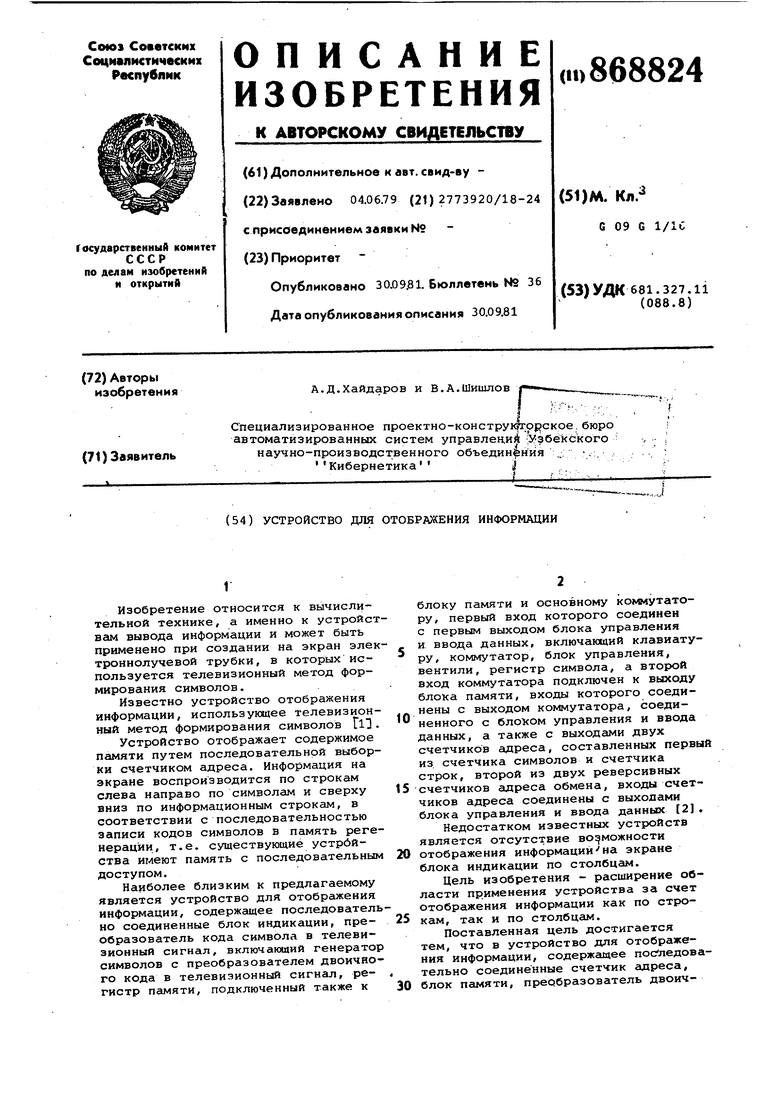

Изобретение относится к вычислительной технике, а именно к устройст вам вывода информации и может быть применено при создании на экран элек троннолучевой трубки, в которъах используется телевизионный метод формирования символов. Известно устройство отображения информации, использующее телевизионный метод формирования символов ГИ Устройство отображает содержимое памяти путем последовательной выборки счетчиком адреса. Информация на экране воспроизводится по строкам слева направо по символам и сверху вниз по информационным строкам, в соответствии с последовательностью записи кодов символов в память реге нерации, т.е. существующие устрбйства имеют память с последовательным доступом. Наиболее близким к предлагаемому является устройство для отображения информации, содержащее последователь но соединенные блок индикации, преЬбразователь кода символа в телевизионный сигнал, включаюший генератор символов с преобразователем двоичного кода в телевизионный сигнал, регистр памяти, подключенный также к блоку памяти и основному коммутатору, первый вход которого соединен с первым выходом блока управления и ввода данных, включающий клавиатуру, коммутатор, блок управления, вентили, регистр символа, а второй вход коммутатора подключен к выходу блока памяти, входы которого соединены с выходом коммутатора, соединенного с блоком управления и ввода данных, а также с выходами двух счетчиков адреса, составленных первый из счетчика символов и счетчика строк, второй из двух реверсивных счетчиков адреса обмена, входы счетчиков адреса соединены с выходами блока управления и ввода данных 2. Недостатком известных устройств является отсутствие возможности отображения информациина экране блока индикации по столбцам. Цель изобретения - расширение области применения устройства за счет отображения информации как по строкам, так и по СТОЛбЦё1М. Поставленная цель достигается тем, что в устройство для отображения информации, содержащее последовательно соединенные счетчик адреса, блок памяти, преобразователь двоичного кода в телевизионный сигнал и блок индикации, и блок данных, со единенный с блоком управления, первый выход которого соединен с блоком памяти, а второй выход - с преобразователем двоичного кода в.телевизионный сигнал, введены два элемента 2И-ИЛИ, третий выход блока управления соединен с первым входом первого элемента И первого элемента 2И-ИЛИ, четвертьай выход блока управления соединен со вторыми входами первых элементов И элементов 2И-ИЛИ, пятый выход блока управления соединен с первым входом второго элемента И первого элемента , шестой выход блока управления соединен со вто рыми входами вторых элементов И элементов 2И-ИЛИ, седьмой выход - с первым входом второго элемента И второго элемента 2И-ИЛИ, а выход счетчика адреса соединен с первым входом первого элемента И второго элемента 2 И-ИЛИ.

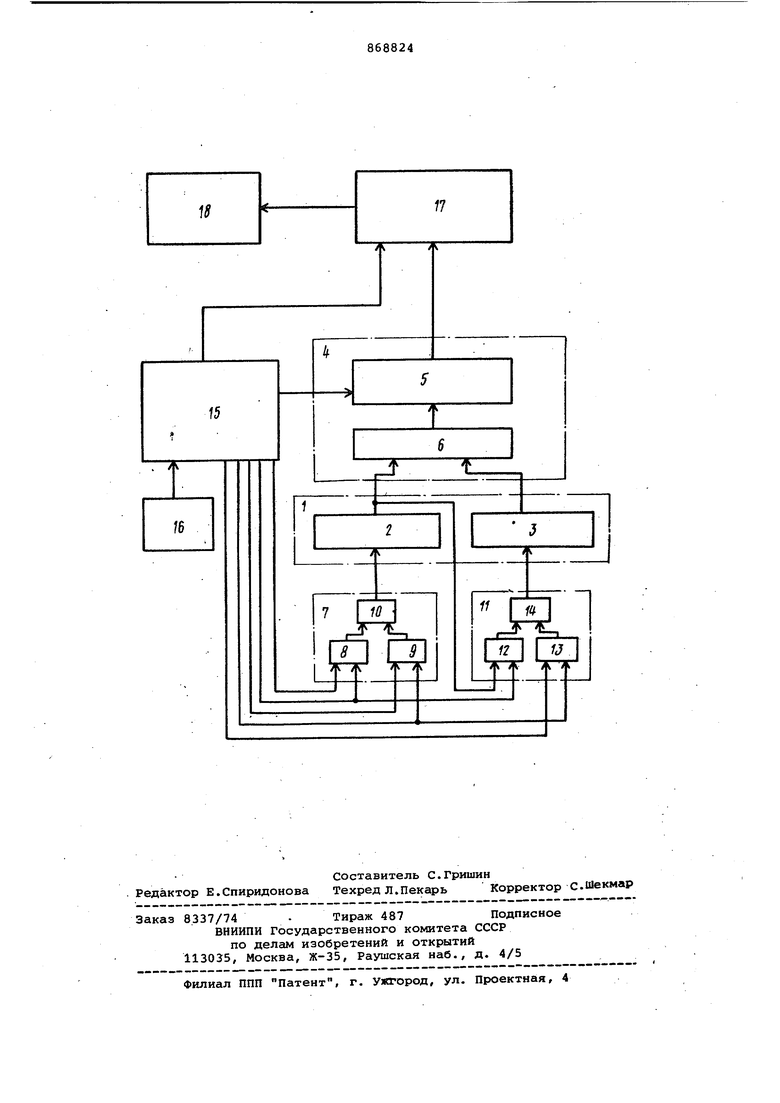

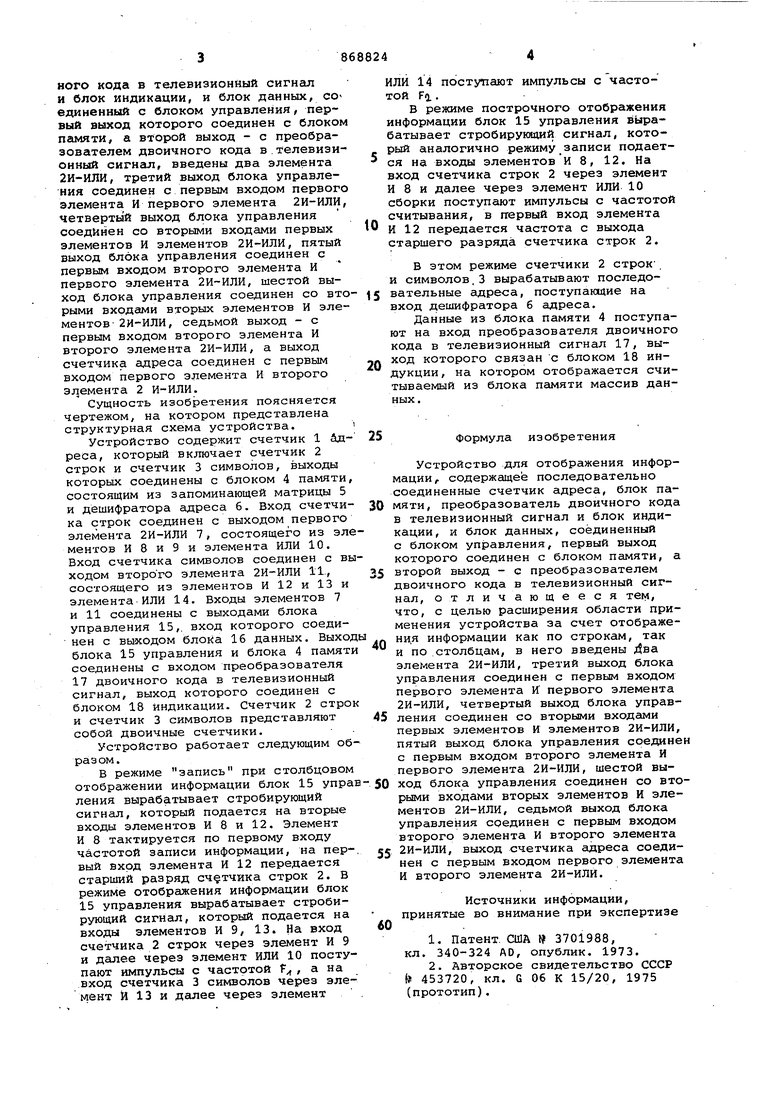

Сущность изобретения поясняется чертежом, на котором представлена структурная схема устройства.

Устройство содержит счетчик 1 Адреса, который включает счетчик 2 строк и счетчик 3 символов, выходы которых соединены с блоком 4 памяти состоящим из запоминающей матрицы 5 и дешифратора адреса 6. Вход счетчика строк соединен с выходом первого элемента 2И-ИЛИ 7, состоящего из элментов И 8 и 9 и элемента ИЛИ 10. Вход счетчика символов соединен с выходом второго элемента 2И-ИЛИ 11, состоящего из элементов И 12 и 13 и элемента ИЛИ 14. Входы элементов 7 и 11 соединены с выходами блока управления 15,. вход которого соединен с выходом блока 16 данных. Выхо блока 15 управления и блока 4 памят соединены с входом преобразователя 17 двоичного кода в телевизионный сигнал, выход которого соединен с блоком 18 индикации. Счетчик 2 стро и счетчик 3 символов представляют собой двоичные счетчики.

Устройство работает следующим образом.

В режиме запись при столбцовом отображении информации блок 15 упра ления вырабатывает стробирующий сигнал, который подается на вторые входы элементов И 8 и 12. Элемент И 8 тактируется по первому входу частотой записи информации, на первый вход элемента И 12 передается старший разряд счетчика строк 2. В режиме отображения информации блок 15 управления вырабатывает стробирующий сигнал, который подается на входы элементов И 9, 13. На вход счетчика 2 строк через элемент И 9 и далее через элемент ИЛИ 10 поступают импульсы с частотой F, а на вход счетчика 3 символов через элеьаент И 13 и далее через элемент

ИЛИ 14 поступают импульсы с частотой FO. .

В режиме построчного отображения информации блок 15 управления вырабатывает стробирующий сигнал, который аналогично режиму записи подается на входы элементов И 8, 12. На вход счетчика строк 2 через элемент И 8 и далее через элемент ИЛИ 10 сборки поступают импульсы с частотой считывания, в первый вход элемента И 12 передается частота с выхода старшего разряда счетчика строк 2.

В этом режиме счетчики 2 строк и символов,3 вырабатывают последовательные адреса, поступающие на вход дешифратора 6 адреса.

Данные из блока памяти 4 поступают на вход преобразователя двоичного кода в телевизионный сигнал 17, выход которого связан с блоком 18 индукции , на котором отображается считываемый из блока памяти массив данных.

Формула изобретения

Устройство для отображения информации,, содержащее последовательно соединенные счетчик адреса, блок памяти, преобразователь двоичного кода в телевизионный сигнал и блок индикации, и блок данных, соединенный с блоком управления, первый выход которого соединен с блоком памяти, а второй выход - с преобразователем двоичного кода в телевизионный сигнал, отличающееся тем, что, с целью расширения области применения устройства за счет отображения информации как по строкам, так и по столбцам, в него введены 4ва элемента 2И-ИЛИ, третий выход блока управления соединен с первым входом первого элемента И первого элемента 2И-ИЛИ, четвертый выход блока управления соединен со вторыми входами первых элементов И элементов 2И-ИЛИ, пятый выход блока управления соедине с первым входом второго элемента И первого элемента 2И-ИЛИ, шестой выход блока управления соединен со вторыми входами вторых элементов И элементов 2И-ИЛИ, седьмой выход блока управления соединен с первым входом второго элемента И второго элемента 2И-ИЛИ, выход счетчика адреса соединен с первым входом первого элемента И второго элемента 2И-ИЛИ.

Источники информации, принятые во внимание при экспертизе

1.Патент. США 3701988, кл. 340-324 AD, опублик. 1973.

2.Авторское свидетельство СССР f 453720, кл. G 06 К 15/20, 1975 (прототип).
