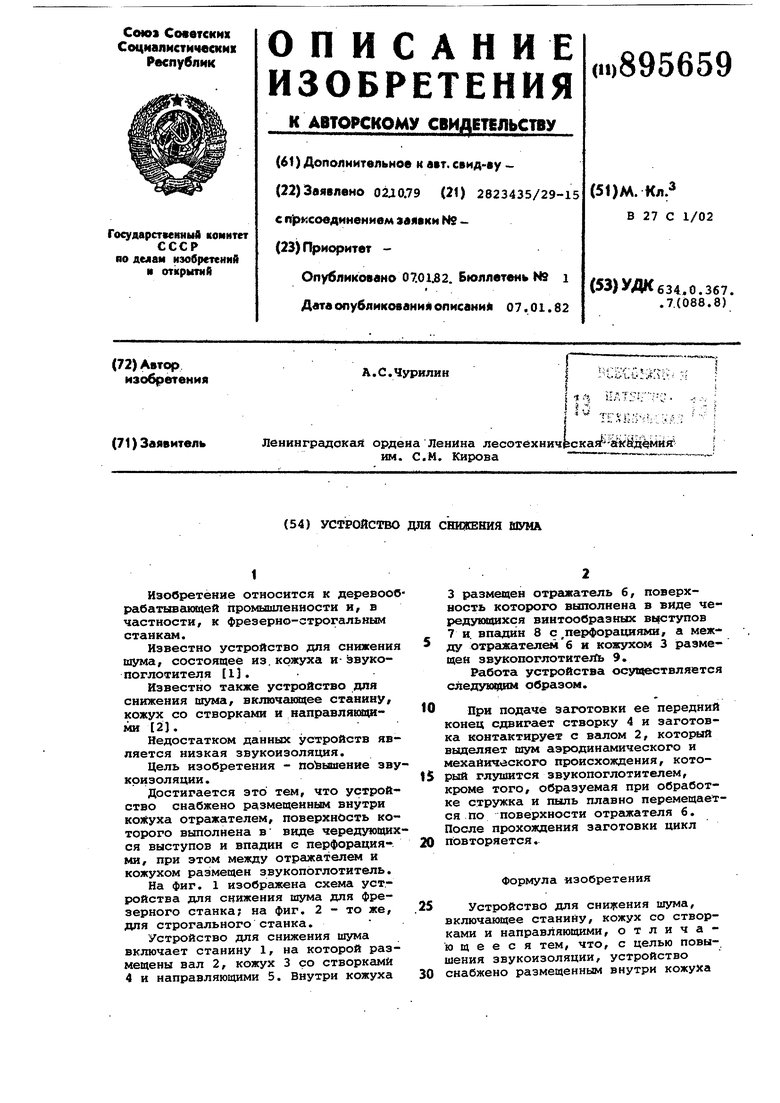

Устройство для снижения шума Советский патент 1982 года по МПК B27C1/02

1

Изобретение относится к деревообрабатывакяцей промьшшенности и, в частности, к фрезерно-строгальным станкам.

Известно устройство для снижения шума, состоящее из. кожуха и-звукопоглотителя 1.

Известно также устройство для снижения шума, включакяцее станину, кожух со створками и направлякищ ми 2.

Недостатком данньос устройств является низкая звукоизоляхдая.

Цель изобретения - повышение звукоизоляции .

Достигается зто тем, что устройство снабжено размещенным внутри кожуха отражателем, поверхность которого вьшолнена в виде чередующихся выступов и впадин с перфорациями, при этом между отражателем и кожухом размещен звукопоглотитель.

На фиг. 1 изображена схема устройства для снижения шума для фрезерного станка; на фиг. 2 - то же, для строгального станка.

Устройство для снижения шума включает станину 1, на которой размещены вал 2, кожух 3 со створками 4 и направляющими 5. Внутри кожуха

3 размещен отражатель 6, поверхность которого выполнена в виде чередукикихся винтообразных выступов 7 и впадин 8 с перфорациями, а между отражателемб и кожухом 3 размещен звукопоглотитейь 9.

Работа устройства осуществляется следующим образом.

10 При подаче заготовки ее передний конец сдвигает створку 4 и заготовка контактирует с валом 2, который выделяет шум азродинамического и мехайического происхождения, который глушится звукопоглотителем,

кроме того, образуемая при обработке стружка и пыль плавно перемещается по поверхности отргикателя 6. После прохождения заготовки цикл

20 повторяется.

Формула изобретения

Устройство для снижения шума,

25 включающее станину, кожух со створками и направляющими, отличающееся тем, что, с целью повы-. шения звукоизоляции, устройство снабжено размещенным внутри кожуха

30

отражателем, поверхность которого выполнена а виде чередующихся винтообразных выступов и впадин с перфорациями, при этом между отражателем и кожухом размещен эвукопоглотитель.

Источники информации, принятые во внимание при экспертизе

1.Худяков А.В.Деревообрабатывающие станки и работа на них . М., Высшая школа, 1976, с. 205.

2.Указания по снижению шума о деревообрабатывающей промышленности

М., Лесная промышленность, 1976, с. 115 (прототип).

/
