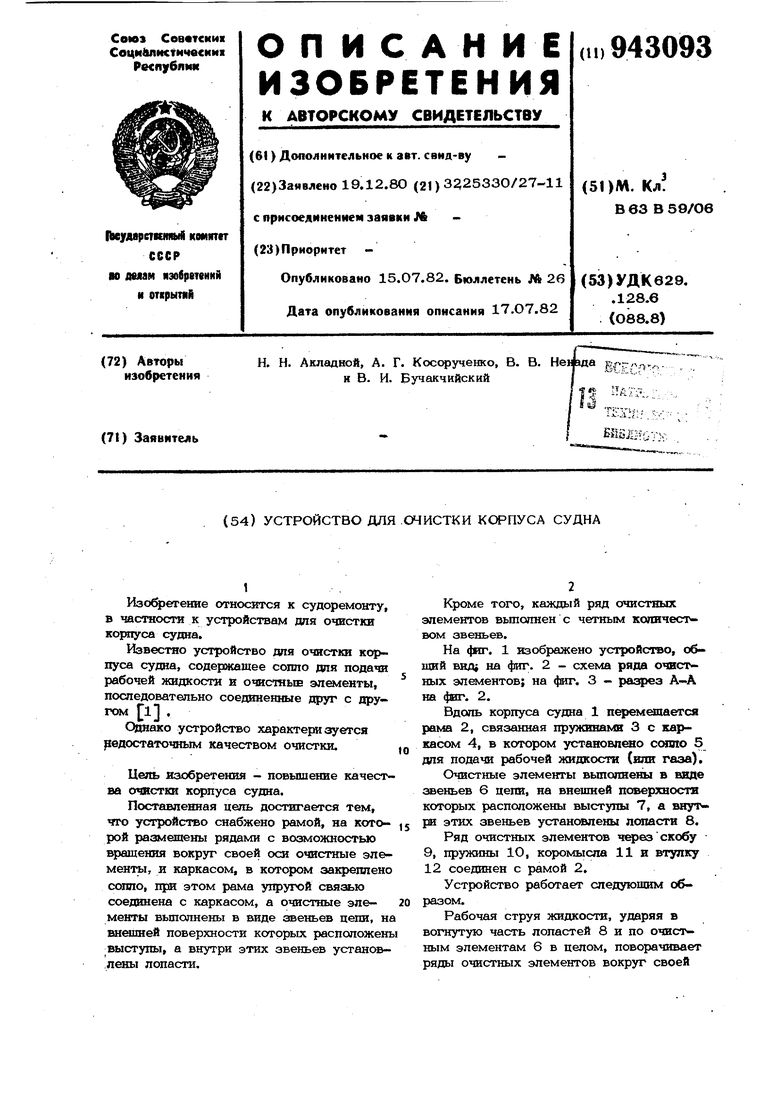

Устройство для очистки корпуса судна Советский патент 1982 года по МПК B63B59/06

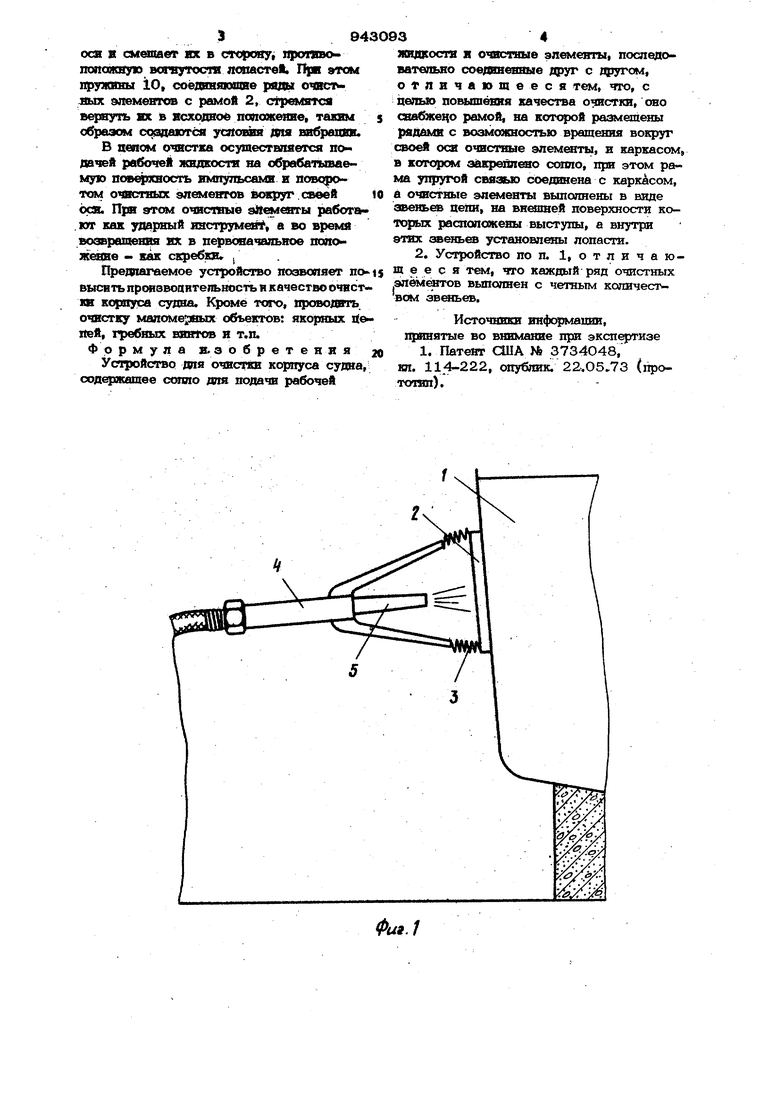

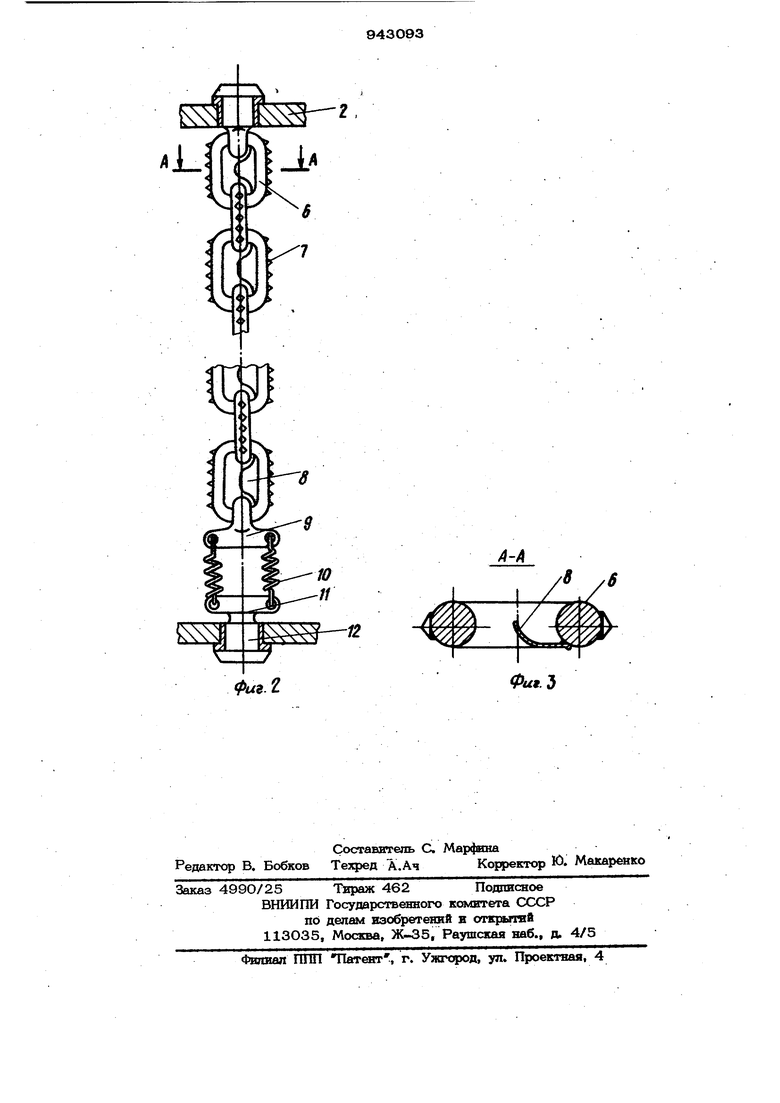

Изофетение относится к судоремонту, в частности к устройствам для очистки кортуса судна. Известно устройство для очистки корпуса судна, содержащее сопло для подачи рабочей жидкости и оадстаьш элементы, последовательно соединенные друг с другом 1 , Однако устройство характеризуется недостаточным качеством очистки. Цепь изобретения - повышение качества очистки Kcqjnyca судна. Поставленная цель достигается тем, что устройство снабжено рамой, на которой размешены рядами с возможностью вращения вокруг своей оси очистные элементъ, я каркасом, в котором закреплено сопло, при этом рама упругой связью соединена с каркасом, а очистные элементы вьтопнены в виде звеньев цепи, на внешней поверхности которых расположены выступы, а внутри этих звеньев установпеаы лопасти. Кроме того, каждый ряд очистных элементов вьшолнен с четным количеством звеньев. На фиг. 1 изображено устройство, общий вид на фиг. 2 - схема ряда очистных элементов; на фиг. 3 - разрез А-А на фесг. 2. Вдоль корпуса судна 1 перемешается рама 2, связанная пружинами 3 с каркасом 4, в котором установлено сопло 5 для подачи рабочей жидкости (или газа). Очистные выполнены в внде еньев 6 цепи, на внешней поверхности которых расположены выступы 7, а внутри этих звеньев установлены лсшасти 8. Ряд очистных элементов ч езскобу 9, пружины 1О, коромысла 11 и втулку 12 соединен с рамой 2. Устройство работает следующим образом. Рабочая струя жидкости, ударяя в вогнутую часть лопастей 8 и по очистным элементам 6 в целом, поворачивает ряды очистных элементов вокруг своей

ося в ctл&ПA УT юс в C44jpoeyi iipmvuo попожяую вшvjirocm лопвстей При этом пружины 10 соёфвяюоше ряды очист лэых элементов с рамой 2, сТремятса вернуть вх в ясходаоб лопожеяие, тавям обрезом соадвются yatotaa дая ввбрвюш.

В целом очястка осуществляется по дачей рабочей жидкости на обрабатываемую ooeefncHOCTb имцульсамв и том очистных элемевггов вокруг.своей ОС9В. При этом очистые д)(емеяты работа ют вяк ударный инструмев, а во время возвращения вх в первовачальное попо зкеаяв - как скребвЯг ,

Предлагаемое устройство позволяет ncv высвть производитепьностъ и качество очвст як корпуса судаа. Кроме того, провощть. очистку маломе;раых объектов: якорных &( йей, гребных нИШчэв и . Формула и. зобретения

Устройство дая очистки корпуса судна, содерэкашее сопло дпя подачи рабочей

япшсостн в очистные элементы) последовательно сое/шненные друг с другом, огличаюшееся тем, что, с пелыо пош 1Шёния качества очистки, оно снабжено рамой, на котароЛ разыешека рядами с возможностью врашеняя вокруг своей оси очистные элементы, в каркасом в котором закреплено сопло, при этом рама ущ1угой связью соединена с каркасом, а очистные элементы выполнены в виде звеньев пеПи, на поверхности которых распапс1жены выступы, а внутри этих еньев установлеш 1 лопасти.

2. Устройство по п. 1, о т л и ч а ющ е е с я тем, что каждый ряд очистных апём&ггоъ выполнен с четным количеством звеньев.

Источники информации, щятягые во внимание при эксп угизе

1. Патент США Mi 3734О48, ЕЛ. 114-222, опублик. 22.05.73 (прототал).

Фиг.

-г.

фиг.г

Фи9.Ъ
