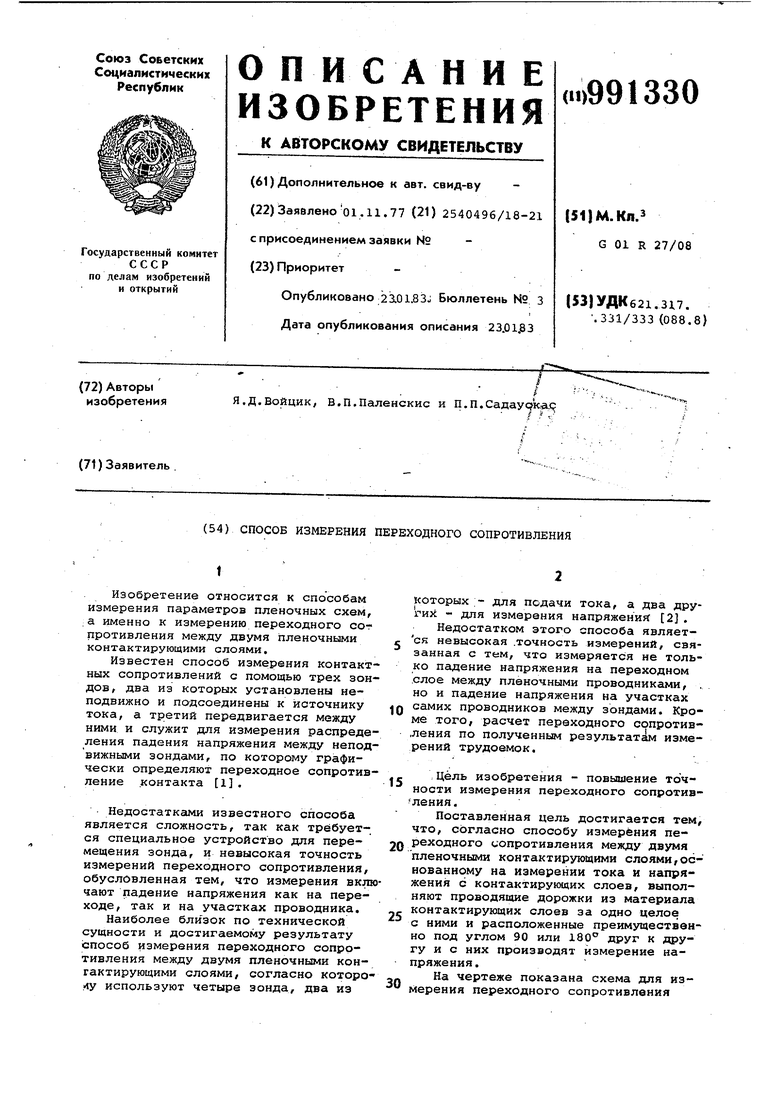

(54) СПОСОБ ИЗМЕРЕНИЯ ПЕРЕХОДНОГО СОПРОТИВЛЕНИЯ
| название | год | авторы | номер документа |
|---|---|---|---|
| Способ определения плотности ионного тока на контактирующую с плазмой стенку и устройство для его осуществления | 2016 |
|
RU2660465C2 |
| СПОСОБ ИЗМЕРЕНИЯ УДЕЛЬНОГО СОПРОТИВЛЕНИЯ ЗЕМНЫХ ФОРМАЦИЙ С ПОМОЩЬЮ ОБСАДНОЙ ТРУБЫ С ИСПОЛЬЗОВАНИЕМ ОДНОЖИЛЬНОГО ЭЛЕКТРОКАРОТАЖНОГО КАБЕЛЯ (ВАРИАНТЫ) И УСТРОЙСТВО ДЛЯ ОСУЩЕСТВЛЕНИЯ СПОСОБА | 1996 |
|
RU2182716C2 |
| КОММУТАЦИОННОЕ УСТРОЙСТВО | 1996 |
|
RU2116701C1 |
| Устройство для измерения сопротивления металлизации в сквозных отверстиях печатных плат | 1983 |
|
SU1120499A1 |
| СПОСОБ ИЗМЕРЕНИЯ ПЕРЕХОДНОГО СОПРОТИВЛЕНИЯ КОНТАКТА К ТОНКОПЛЕНОЧНЫМ РЕЗИСТОРАМ С ЭЛЕКТРОДАМИ | 2005 |
|
RU2312365C2 |
| СПОСОБ ИЗМЕРЕНИЯ ОБЪЕМНОГО ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ | 2019 |
|
RU2708712C1 |
| Способ неразрушающего контроля соединений электрических цепей печатных плат | 1989 |
|
SU1723679A1 |
| Устройство для измерения переходного сопротивления | 1988 |
|
SU1709930A3 |
| Кондуктометр | 1982 |
|
SU1075132A1 |
| СПОСОБ ИЗМЕРЕНИЯ ПЛОЩАДИ КАСАНИЯ ДВУХ ТЕЛ | 1992 |
|
RU2042105C1 |
Изобретение относится к способам измерения параметров пленочных схем, а именно к измерению переходного сог противления между двумя пленочными контактирующими слоями.
Известен способ измерения контактных сопротивлений с помощью трех зондов, два из которых установлены неподвижно и подсоединены к источнику тока, а третий передвигается между ними и служит для измерения распределения падения напряжения между неподвижными зондами, по которому графически определяют переходное сопротивление контакта 1.
Недостатками известного способа является сложность, так как требует-, ся специальное устройство для перемещения зонда, и невысокая точность измерений переходного сопротивления, обусловленная тем, что измерения включают падение напряжения как на переходе, так и на участках проводника.
Наиболее близок по технической сущности и достигаемому результату способ измерения переходного сопротивления между двумя пленочными контактирующими слоями, согласно которо иу используют четыре зонда, два из
которых .- для подачи тока, а два других - для измерения напряжения 2.
Недостатком этого способа является невысокая .точность измерений, связанная с тем, что измеряется не только падение напряжения на переходном .слое между пленочными проводниками, . но и падение напряжения на участках самих проводников между зондами. Кро10ме того, расчет переходного сопротивления по полученным результатной измерений трудоемок.
,Цель изобретения - повышение точ15ности измерения переходного сопротив ления.
Поставленная цель достигается тем, что, согласно способу измерения пе20 реходного сопротивления между двумя пленочными контактирующими слоями,основанному на измерении тока и напряжения о контактирующих слоев, выполняют проводящие дорожки из материала контактирующих слоев за одно целое
25
с ними и расположенные преимущественно под углом 90 или 180° друг к другу и с них производят измерение напряжения.

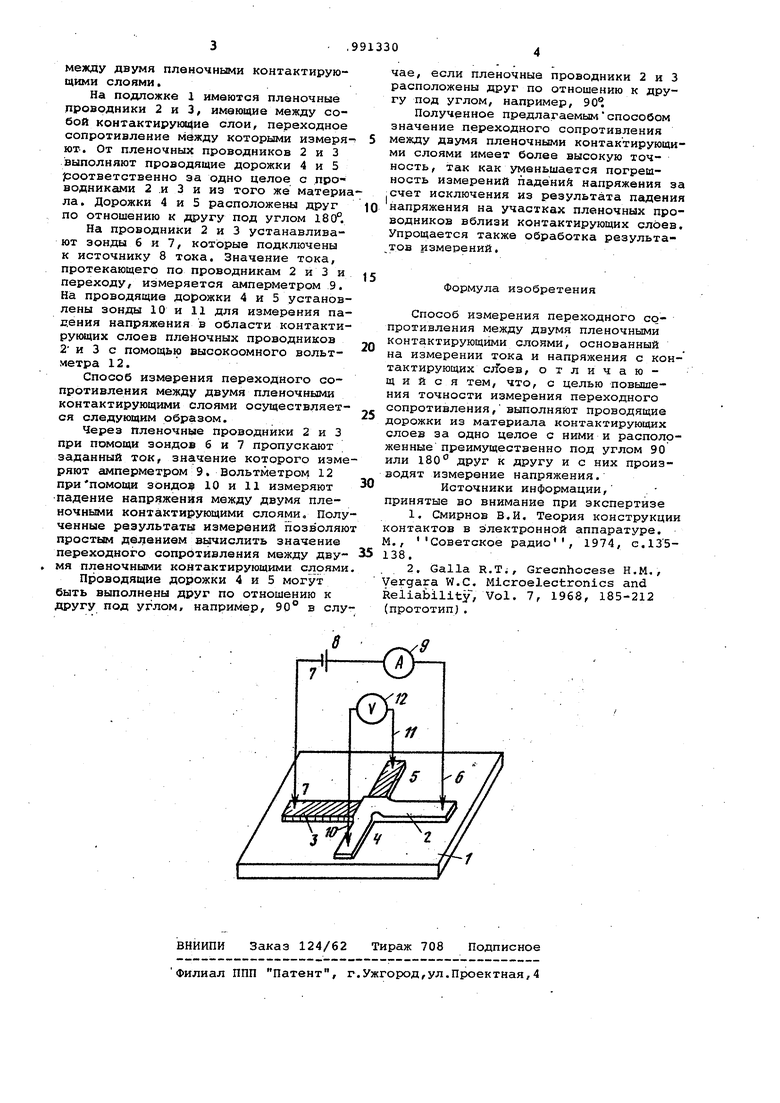

На чертеже показана схема для из30мерения переходного сопротивления
