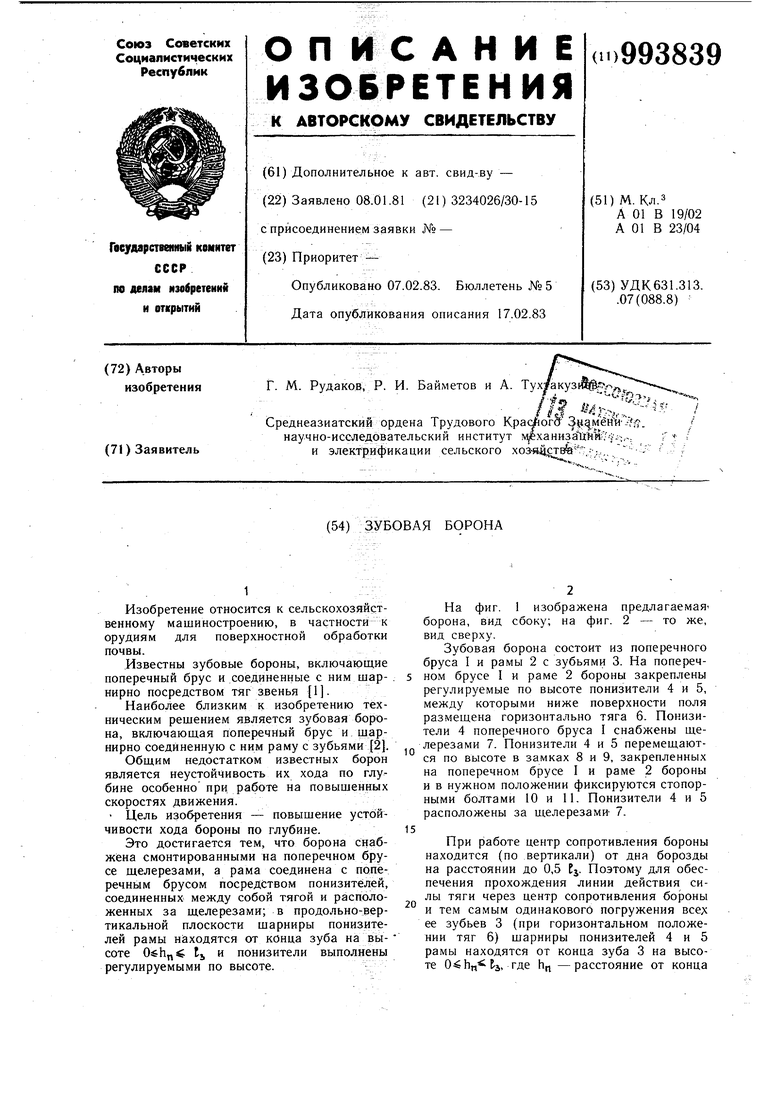

Зубовая борона Советский патент 1983 года по МПК A01B19/02 A01B23/04

1

Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для поверхностной обработки почвы.

Известны зубовые бороны, включающие поперечный брус и соединенные с ним шар- . нирно посредством тяг звенья 1.

Наиболее близким к изобретению техническим решением является зубовая борона, включающая поперечный брус и шарнирно соединенную с ним раму с зубьями 2.

Обшим недостатком известных борон является неустойчивость их хода по глубине особенно при. работе на повышенных скоростях движения.

Цель изобретения - повышение устойчивости хода бороны по глубине.

Это достигается тем, что борона снабжена смонтированными на поперечном брусе щелерезами, а рама соединена с поперечным брусом посредством понизителей, соединенных между собой тягой и расположенных за щелерезами; в продольно-вертикальной плоскости шарниры понизителей рамы находятся от конца зуба на вы- соте 0«hn4 tj и понизители выполнены регулируемыми по высоте.

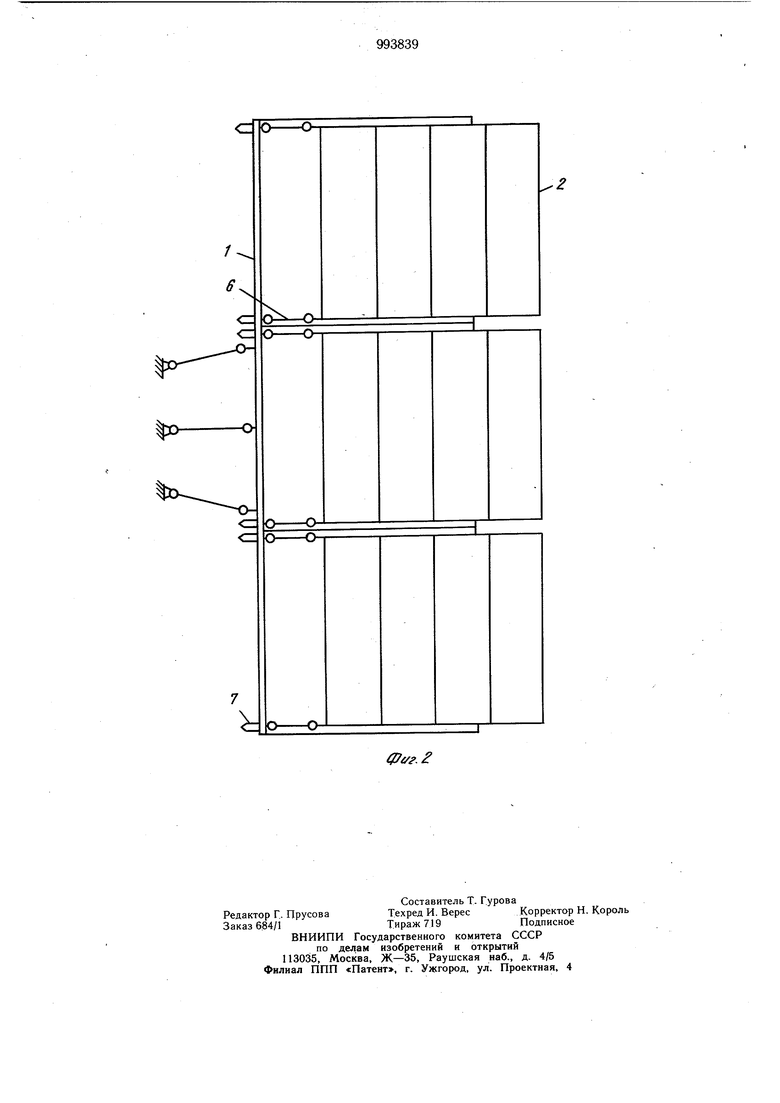

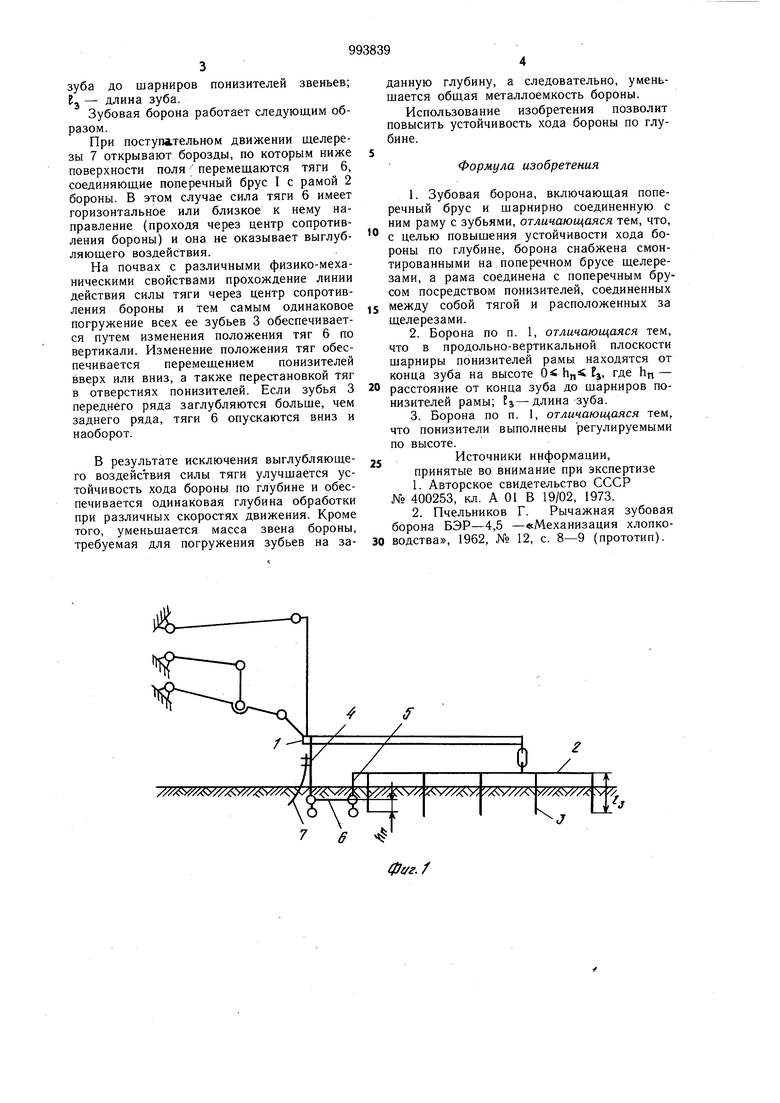

На фиг. 1 изображена предлагаемая борона, вид сбоку; на фиг. 2 - то же, вид сверху.

Зубовая борона состоит из поперечного бруса I и рамы 2 с зубьями 3. На попереч5 ном брусе I и раме 2 бороны закреплены регулируемые по высоте понизители 4 и 5, между которыми ниже поверхности поля размешена горизонтально тяга 6. Понизители 4 поперечного бруса I снабжены щелерезами 7. Понизители 4 и 5 перемещают10ся по высоте в замках 8 и 9, закрепленных на поперечном брусе I и раме 2 бороны и в нужном положении фиксируются стопорными болтами 10 и 11. Понизители 4 и 5 расположены за щелерезами- 7.

15

При работе центр сопротивления бороны находится (по вертикали) от дна борозды на расстоянии до 0,5 Ej. Поэтому для обеспечения прохождения линии действия силы тяги через центр сопротивления бороны

20 и тем самым одинакового погружения всех ее зубьев 3 (при горизонтальном положении тяг 6) шарниры понизителей 4 и 5 рамы находятся от конца зуба 3 на высоте , где hn -расстояние от конца

зуба до шарниров понизителей звеньев; Kj - длина зуба.

Зубовая борона работает следующим образом.

При поступательном движении щелерезы 7 открывают борозды, по которым ниже поверхности поля перемещаются тяги 6, соединяющие поперечный брус I с рамой 2 бороны. В этом случае сила тяги б имеет горизонтальное или близкое к нему направление (проходя через центр сопротивления бороны) и она не оказывает выглубляющего воздействия.

На почвах с различными физико-механическими свойствами прохождение линии действия силы тяги через центр сопротивления бороны и тем самым одинаковое погружение всех ее зубьев 3 обеспечивается путем изменения положения тяг 6 по вертикали. Изменение положения тяг обеспечивается перемещением понизителей вверх или вниз, а также перестановкой тяг в отверстиях понизителей. Если зубья 3 переднего ряда заглубляются больще, чем заднего ряда, тяги 6 опускаются вниз и наоборот.

В результате исключения выглубляющего воздействия силы тяги улучшается устойчивость хода бороны по глубине и обеспечивается одинаковая глубина обработки при различных скоростях движения. Кроме того, уменьшается масса звена бороны, требуемая для погружения зубьев на заданную глубину, а следовательно, уменьщается общая металлоемкость бороны.

Использование изобретения позволит повысить устойчивость хода бороны по глубине.

Формула изобретения

. Зубовая борона, включающая поперечный брус и щарнирно соединенную с ним раму с зубьями, отличающаяся тем, что, с целью повышения устойчивости хода бороны по глубине, борона снабжена смонтированными на поперечном брусе щелерезами, а рама соединена с поперечным брусом посредством понизителей, соединенных между собой тягой и расположенных за щелерезами.

2.Борона по п. 1, отличающаяся тем, что в продольно-вертикальной плоскости щарниры понизителей рамы находятся от конца зуба на высоте 0 Н„ Ej, где hn -

расстояние от конца зуба до шарниров понизителей рамы; EJ-длина зуба.

3.Борона по п. 1, отличающаяся тем, что понизители выполнены регулируемыми по высоте.

Источники информации, принятые во внимание при экспертизе

1.Авторское свидетельство СССР № 400253, кл. А 01 В 19/02, 1973.

2.Пчельников Г. Рычажная зубовая борона БЭР-4,5 -«Механизация хлопководства, 1962, № 12, с. 8-9 (прототип).

/, 6.

(ЗУе/г.2
