ПРОФИЛЬНАЯ СИСТЕМА АВТОМАТИЧЕСКИХ ДВЕРЕЙ Российский патент 2020 года по МПК E06B3/00 E05F1/00

Изобретение относится к профилям, а именно к профильной системе автоматических дверей.

Из уровня техники известна раздвижная дверь (см., например, патент на полезную модель РФ 55838, опубл. 27.08.2006).

В раздвижной двери содержится одна или более горизонтально-подвижных створок, выполненных в виде алюминиевого каркаса, удерживающего уплотненное в нем полотно. За верхний край закреплен механизм перемещения створок, размещенный над створками и выполненный в виде направляющих рельсов и установленных на них с возможностью перемещения роликовых кареток, на которых навешены створки двери или перегородки. Створки имеют профиль, выполненный в виде пустотелого прямоугольного короба, одна грань которого, прилегающая к полотну створки, незамкнута, и разделена на части двумя крепежными каналами под резьбовое саморезное соединение, проходящими в продольном направлении каркаса и связанными с его корпусом посредством ребер жесткости, при этом корпус каркаса, в свою очередь, дополнительно снабжен двумя ребрами жесткости, размещенными на противоположно лежащих гранях, имеющих большую площадь.

Недостатками известного технического решения являются:

- крепление производится за счет вкручивания саморезов в продольном направлении, что снижает надежность крепления и ограничивает вес подвесного элемента.

- возможность схода двери из направляющего профиля

- возможность выхода роликов из направляющей, их перекос и заклинивания.

Из уровня техники известен открывающий и закрывающий механизм для раздвижных дверей (см., например, патент РФ 116886 на полезную модель, опубл. 10.06.2012).

Открывающий/закрывающий механизм для перемещения раздвижных дверей содержит, по меньшей мере, один направляющий профиль, в котором, по меньшей мере, две направляющие дорожки, профиль закреплен на потолке и/или в верхней части дверного проема и/или выполнен с ним/ней как одно целое, по меньшей мере, две каретки, расположенные в профиле с возможностью горизонтального перемещения по нему таким образом, что каретки способствуют перемещению внешней и внутренней двери и соединены с ними, дверную ручку, необходимую для создания точки приложения механической силы, подвижные блоки, закрепленные на внутренней двери и расположенные в верхней ее части, соединенные с неподвижными блоками, которые расположены на концах направляющего профиля, посредством тросика или веревки, образуя тросо-блочную систему, связанную с полотном внешней и внутренней двери через крепление неподвижных блоков/роликов и крепления тросика/веревки к двери таким образом, что при перемещении раздвижных дверей в горизонтальном положении скорость перемещения внешней двери будет больше скорости перемещения внутренней двери.

Недостатками известного технического решения являются:

- сложность в эксплуатации и при монтаже;

- сложность изготовления.

- сложность подбора дополнительных комплектующих элементов, приводящая к увеличению времени сборки и ее трудоемкости.

- сложность конструкции, относительно высокий уровень шума, и динамические вибрации при движении.

Техническими результатами заявленного изобретения являются:

- возможность работы профильной системы в двух плоскостях: открытие/закрытие и распахивание;

- упрощение изготовления профильной системы;

- удобство работы с профильной системой, например, быстрый ремонт, замена, управление и контроль за профильной системой;

- повышения надежность фиксации, за счет возможности установки закладных деталей.

Технические результаты достигаются тем, что профильная система автоматических дверей состоит из:

- верхнего и нижнего горизонтальных алюминиевых анодированных полых профилей квадратного или прямоугольного сечения, соединенных и зафиксированных между собой соединением «паз в паз» при помощи Г-образных загибов, выполненных вдоль продольных сторон профилей с определенным интервалом между собой и имея точку соприкосновения в центральной части, тем самым образуя систему «ножницы»;

- при этом Г-образный загиб верхнего горизонтального алюминиевого полого профиля выполнен вдоль всей нижней продольной стороны профиля, а Г-образный загиб нижнего горизонтального алюминиевого полого профиля выполнен вдоль всей верхней продольной стороны профиля;

- при этом в верхней части по середине верхнего горизонтального алюминиевого полого профиля вдоль всей продольной стороны выполнена выемка для крепления подвесного элемента,

при этом в верхней части Г-образного загиба нижнего горизонтального алюминиевого полого профиля вдоль всей продольной стороны выполнена выемка, а во внутренней части нижнего горизонтального алюминиевого полого профиля выполнены противоположные и симметричные друг другу одинаковой формы и размерами выступы для крепления с сопрягающимися профилями;

- при этом фиксация и удержание верхнего и нижнего профилей между собой дополнительно производится при помощи фиксатора в виде винта, внутри которого расположена пружинка с шариком, которая оказывает постоянное давление на шарик, прижимающийся к нижней части выемки Г-образного загиба нижнего горизонтального алюминиевого полого профиля и не дает системе «ножницы» открываться, когда двери работают в одной плоскости в режиме открытие/закрытие;

- при этом в случае необходимости открытия дверей в режиме распахивания - прилагают усилие на створку, при котором нижний профиль по направлению движения оказывает механическое давление на шарик, сжимающий пружинку, тем самым ослабляя фиксацию и позволяя нижнему профилю выйти из верхнего.

Признаки и сущность заявленного изобретения поясняются в последующем детальном описании, иллюстрируемом чертежами (фигуры 1-4), на которых представлено следующее.

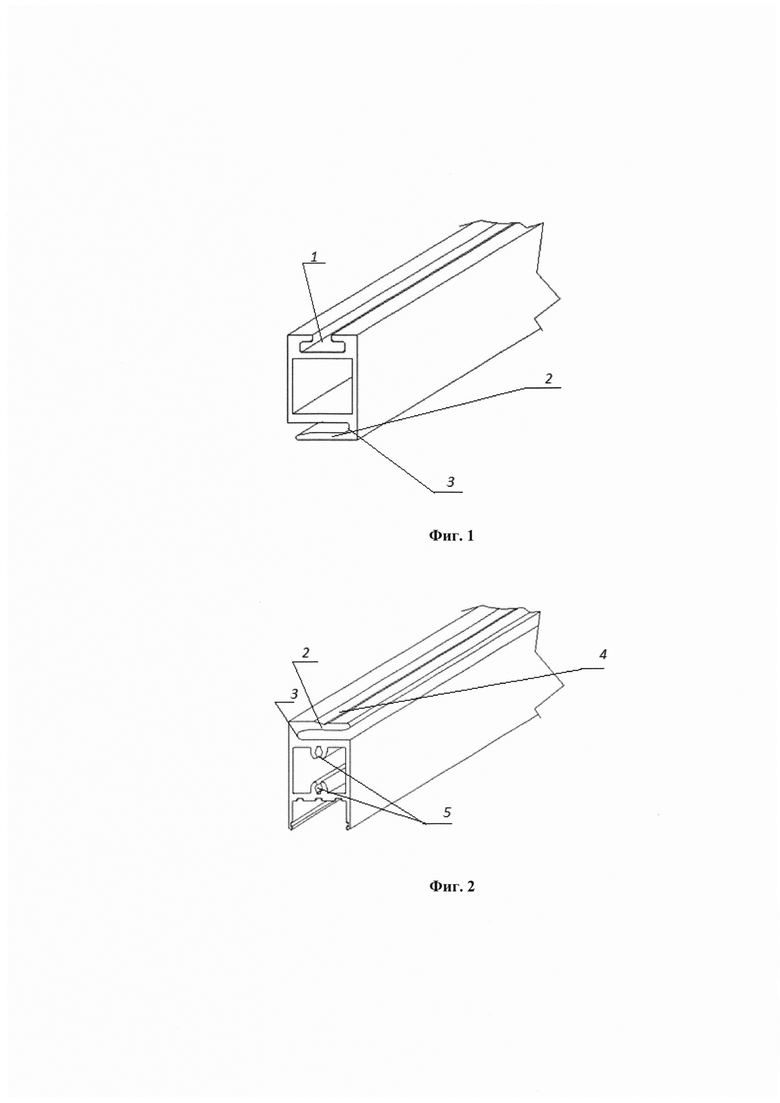

На фиг. 1 - верхний горизонтальный алюминиевый полый профиль квадратного сечения с Г-образным элементом загиба.

На фиг. 2 - нижний горизонтальный алюминиевый полый профиль квадратного сечения с Г-образным элементом загиба.

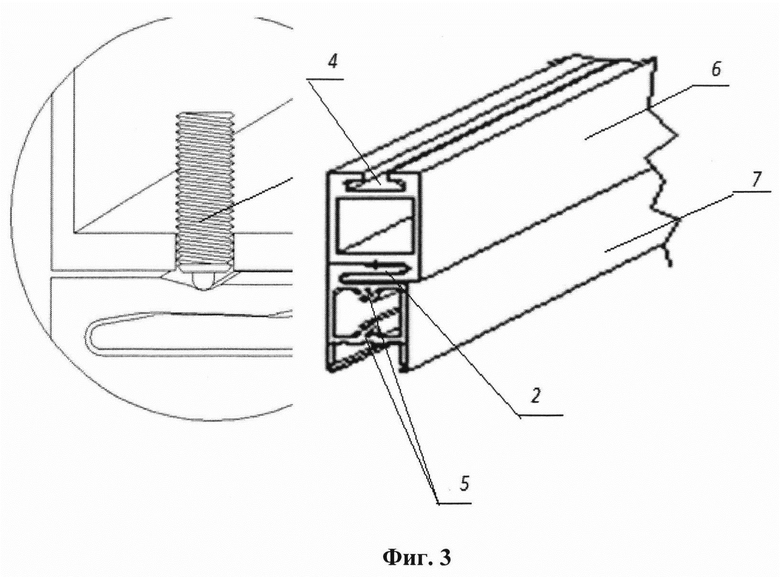

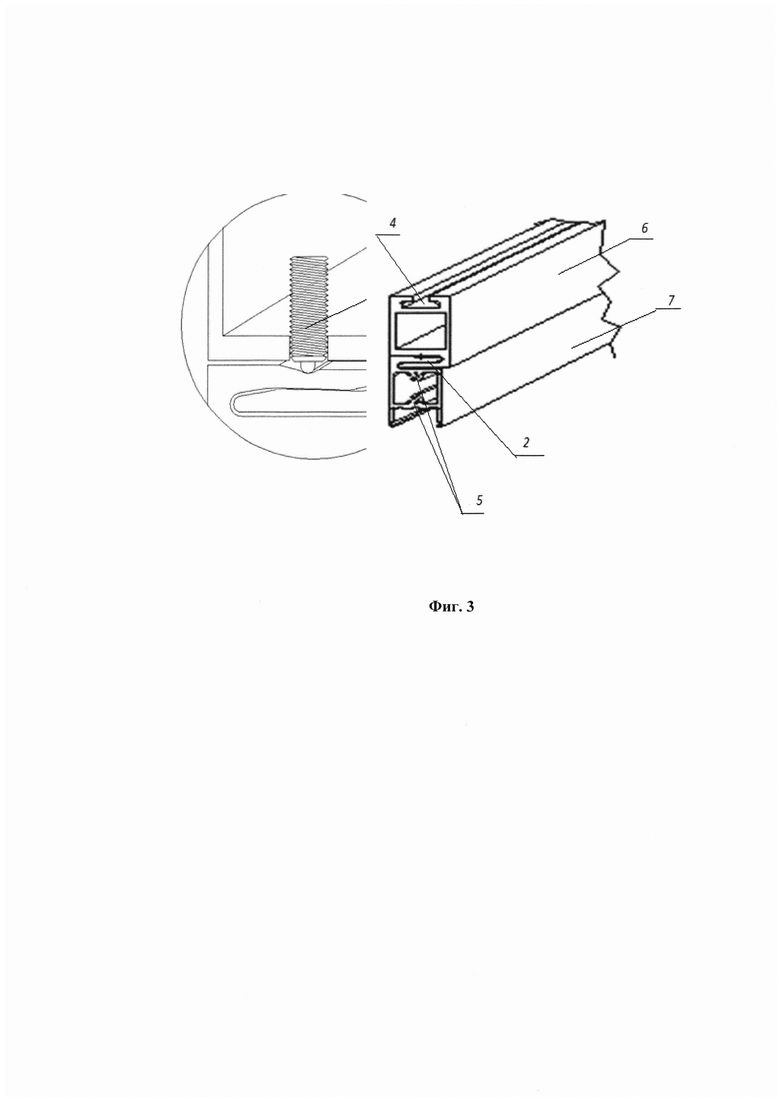

На фиг. 3 - профильная система - соединение верхнего и нижнего горизонтальных алюминиевых полых профилей квадратного сечения с Г-образными элементами загиба (вид сбоку).

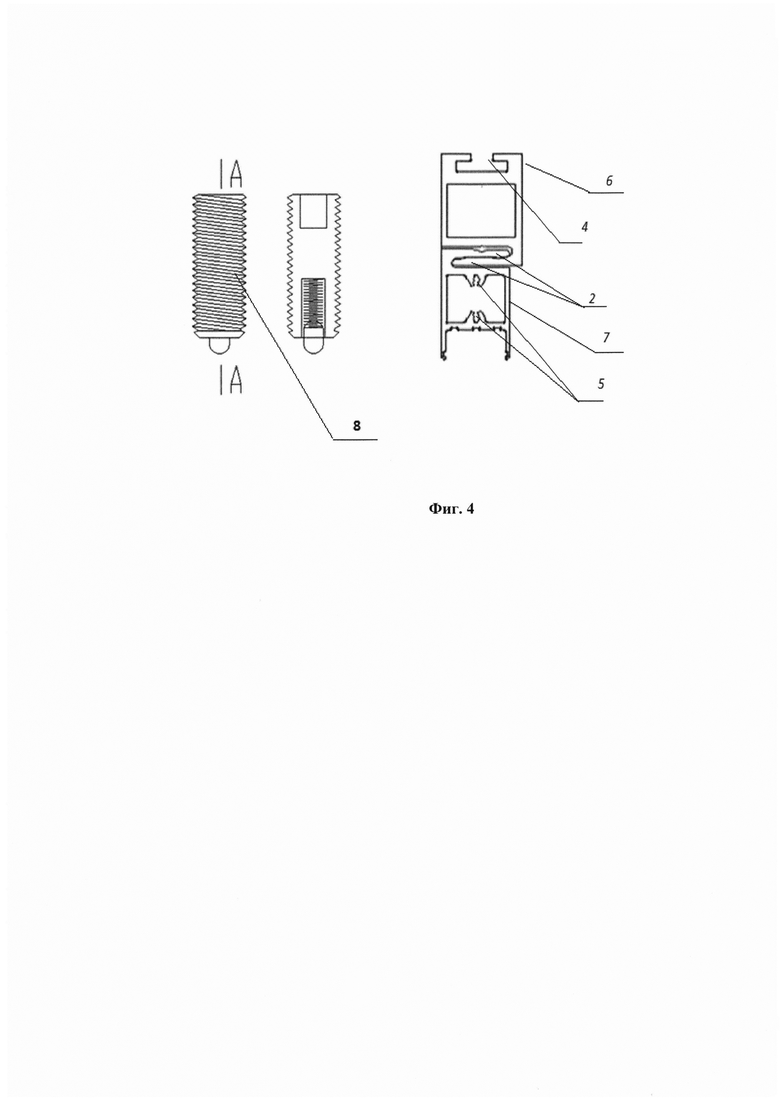

На фиг. 4 - профильная система - соединение верхнего и нижнего горизонтальных алюминиевых полых профилей квадратного сечения с Г-образными элементами загиба (вид спереди).

На фигурах 1-4 обозначено следующее:

1 - выемка верхнего горизонтального алюминиевого полого профиля для крепления подвесного элемента;

2 - Г-образный элемент загиба верхнего и нижнего горизонтальных алюминиевых полых профилей;

3 - точка соприкосновения верхнего и нижнего горизонтальных алюминиевых полых профилей;

4 - углубление в верхней части Г-образного элемента загиба нижнего горизонтального алюминиевого полого профиля;

5 - выступы во внутренней части нижнего горизонтального алюминиевого полого профиля для крепления с сопрягающимися профилями;

6 - верхний горизонтальный алюминиевый полый профиль;

7 - нижний горизонтальный алюминиевый полый профиль;

8 - фиксатор в виде винта.

Профильная система автоматических дверей (см. фигуры 1-4) состоит из верхнего (6) и нижнего (7) горизонтальных полых профилей. Профили (6 и 7) выполнены из алюминия соединены и зафиксированы между собой соединением «паз в паз» при помощи Г-образных загибов (2). Г-образные загибы (2) выполнены вдоль продольных сторон профилей, имея точку соприкосновения (3) в центральной части. В верхней части по середине верхнего горизонтального алюминиевого полого профиля выполнена выемка (1), а в верхней части Г-образного загиба нижнего горизонтального алюминиевого полого профиля выполнено углубление (4). Во внутренней части нижнего горизонтального алюминиевого полого профиля выполнены выступы (5) для крепления с сопрягающимися профилями. Фиксация и удержание верхнего и нижнего профилей между собой дополнительно производится при помощи винта (8).

Изобретение относится к профилям, а именно к профильной системе автоматических дверей. Профильная система автоматических дверей, состоящая из верхнего и нижнего горизонтальных алюминиевых полых профилей, соединенных и зафиксированных между собой соединением «паз в паз» при помощи Г-образных загибов, в верхней части верхнего профиля выполнена выемка для крепления подвесного элемента, в верхней части Г-образного загиба нижнего профиля выполнена выемка, во внутренней части нижнего профиля выполнены выступы, фиксация и удержание верхнего и нижнего профилей между собой дополнительно производится при помощи фиксатора в виде винта. Техническими результатами заявленного изобретения являются: возможность работы профильной системы в двух плоскостях: открытие/закрытие и распахивание; упрощение изготовления профильной системы; удобство работы с профильной системой, например быстрый ремонт, замена, управление и контроль за профильной системой; повышение надежности фиксации за счет возможности установки закладных деталей. 4 ил.

Профильная система автоматических дверей, состоящая из:

- верхнего и нижнего горизонтальных алюминиевых полых профилей квадратного или прямоугольного сечения, соединенных и зафиксированных между собой соединением «паз в паз» при помощи Г-образных загибов, выполненных вдоль продольных сторон профилей с определенным интервалом между собой и имеющих точку соприкосновения в центральной части, тем самым образуя систему «ножницы»;

- при этом Г-образный загиб верхнего горизонтального алюминиевого полого профиля выполнен вдоль всей нижней продольной стороны профиля, а Г-образный загиб нижнего горизонтального алюминиевого полого профиля выполнен вдоль всей верхней продольной стороны профиля;

- при этом в верхней части по середине верхнего горизонтального алюминиевого полого профиля вдоль всей продольной стороны выполнена выемка для крепления подвесного элемента,

- при этом в верхней части Г-образного загиба нижнего горизонтального алюминиевого полого профиля вдоль всей продольной стороны выполнена выемка, а во внутренней части нижнего горизонтального алюминиевого полого профиля выполнены противоположные и симметричные друг другу одинаковой формы и размерами выступы для крепления с сопрягающимися профилями;

- при этом фиксация и удержание верхнего и нижнего профилей между собой дополнительно производится при помощи фиксатора в виде винта, внутри которого расположена пружинка с шариком, которая оказывает постоянное давление на шарик, прижимающийся к нижней части выемки Г-образного загиба нижнего горизонтального алюминиевого полого профиля, и не дает системе «ножницы» открываться, когда двери работают в одной плоскости в режиме открытие/закрытие;

- при этом в случае необходимости открытия дверей в режиме распахивания прилагают усилие на створку, при котором нижний профиль по направлению движения оказывает механическое давление на шарик, сжимающий пружинку, тем самым ослабляя фиксацию и позволяя нижнему профилю выйти из верхнего.
