СПОСОБ СВЯЗИ, ПОЛЬЗОВАТЕЛЬСКОЕ УСТРОЙСТВО, УСТРОЙСТВО БАЗОВОЙ СТАНЦИИ И МАШИНОЧИТАЕМЫЙ НОСИТЕЛЬ ДАННЫХ Российский патент 2023 года по МПК H04W24/08

ОБЛАСТЬ ТЕХНИКИ

[0001 ] Изобретение относится к области техники беспроводной связи и предоставляет способ связи, пользовательское устройство, базовую станцию и машиночитаемый носитель данных.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

[0002] В системе связи 5G нового радио (NR, New Radio) опорный сигнал информации о состоянии канала (CSI-RS, Channel State Information Reference Signal) используется для различных целей, таких как частотно-временное отслеживание, измерение и вычисление информации о состоянии канала (CSI, Channel State Information), измерение и вычисление мощности принимаемого опорного сигнала уровня 1 (L1-RSRP, Layer 1 Reference Signal Received Power) и измерение для управления мобильностью. Последовательность CSI-RS вычисляют в соответствии со следующим выражением, указанным в протоколе TS 38.211.

[0003] Последовательность CSI-RS r(m) определяют согласно выражению:

[0004] где псевдослучайная последовательность c(i) определена в разделе 5.2.1 протокола TS 38.211, а генератор псевдослучайной последовательности инициализируют в начале каждого символа мультиплексирования с ортогональным частотным разделением каналов (OFDM, Orthogonal Frequency Division Multiplexing) следующим образом:

[0005] где- номер индекса временного интервала в радиокадре, - номер индекса символа OFDM во временном интервале, a n_ID конфигурируется на основе параметра (идентификатор скремблирования) или (конфигурация генерации последовательности) уровня управления радиоресурсами (RRC, Radio Resource Control) и представляет собой целое число в диапазоне от 0 до 1023.

[0006] Поскольку параметр или уровня RRC конфигурируется базовой станцией для пользовательского устройства (UE, User Equipment) после того, как UE входит в состояние соединения RRC, UE не имеет конфигурации параметра уровня RRC, когда UE находится в состоянии ожидания RRC, поэтому UE не может получить параметр n_ID, необходимый для отслеживания последовательности опорного сигнала отслеживания (TRS, Tracking Reference Signal) и/или последовательности CSI-RS. Последовательность TRS представляет собой комбинацию CSI-RS в нескольких конфигурациях CSI-RS и по существу является CSI-RS.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0007] В соответствии с одним аспектом предоставляется способ связи. Способ включает:

[0008] получение первого параметра в ответ на нахождение в состоянии ожидания; и

[0009] отслеживание последовательности опорного сигнала отслеживания (TRS) и/или последовательности опорного сигнала информации о состоянии канала (CSI-RS) на основе первого параметра.

[0010] В соответствии с одним из аспектов предоставляется способ связи. Способ включает:

[0011 ] передачу первого параметра, сконфигурированного для отслеживания UE последовательности TRS и/или последовательности CSI-RS.

[0012] В соответствии с одним из аспектов предоставляется электронное устройство, содержащее процессор и память, хранящую компьютерные программы, исполняемые процессором. Когда компьютерные программы исполняются процессором, осуществляется описанный выше способ связи.

[0013] В соответствии с одним из аспектов предоставляется машиночитаемый носитель данных, на котором хранятся компьютерные программы. Когда компьютерные программы исполняются процессором, осуществляется описанный выше способ связи.

[0014] В соответствии со способом связи вариантов осуществления изобретения UE может получить первый параметр, используемый для отслеживания последовательности TRS и/или последовательности CSI-RS, когда UE находится в состоянии ожидания, так что последовательность TRS и/или последовательность CSI-RS может отслеживаться на основе полученного первого параметра, а затем определяют, следует ли отслеживать информацию управления нисходящей линией связи (DCI, Downlink Control Information) поискового вызова в РО и соответствующий физический совместно используемый канал нисходящей линии связи (PDSCH, Physical Downlink Shared channel) на основе результата отслеживания последовательности TRS и/или последовательности CSI-RS.

[0015] Дополнительные аспекты и преимущества вариантов осуществления изобретения будут частично представлены в последующем описании, станут понятными из последующего описания или из практического использования вариантов осуществления изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0016] Эти и другие аспекты и преимущества вариантов осуществления изобретения станут более понятными из последующего описания, в котором сделаны ссылки на прилагаемые чертежи.

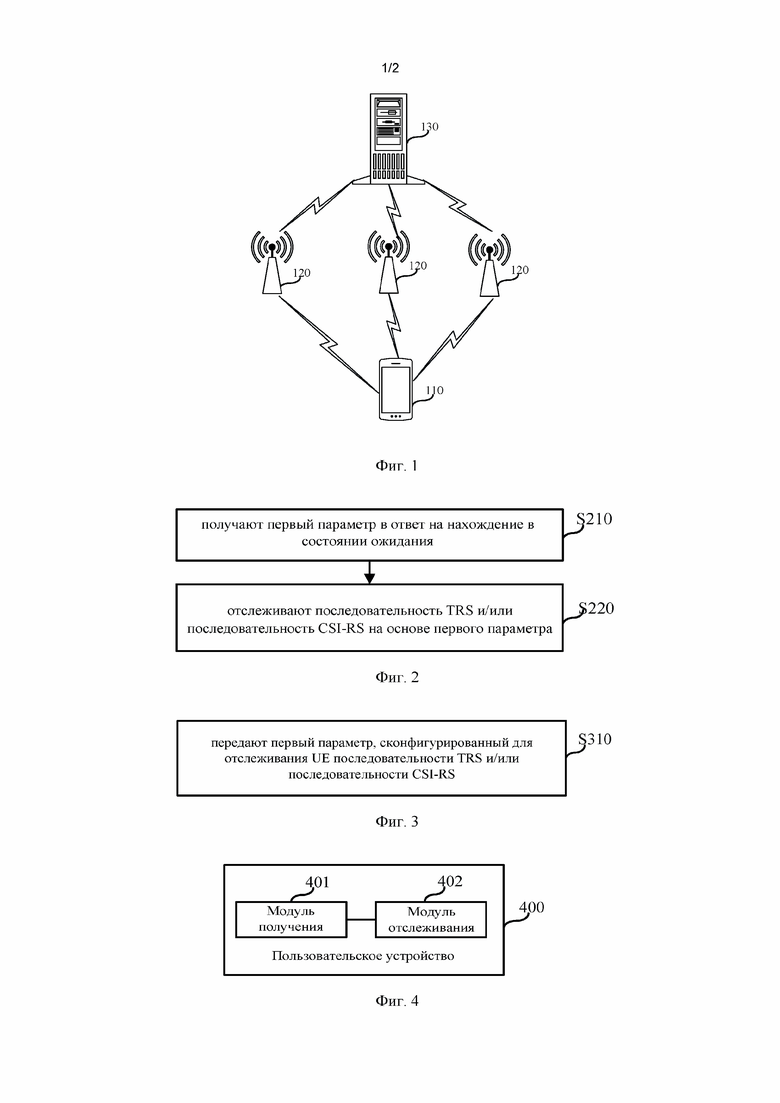

[0017] Фиг. 1 представляет собой схему системы беспроводной связи согласно варианту осуществления изобретения.

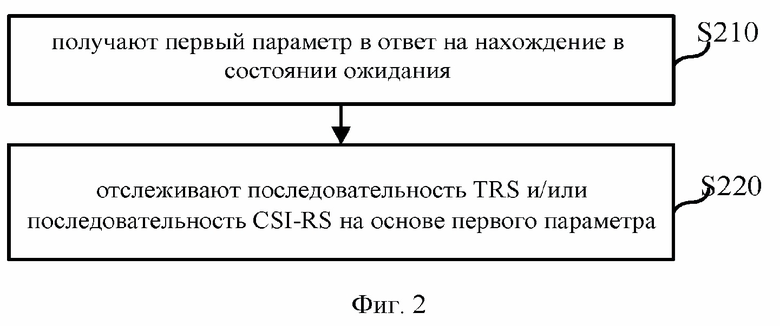

[0018] Фиг. 2 представляет собой блок-схему способа связи в пользовательском устройстве в соответствии с вариантом осуществления изобретения.

[0019] Фиг. 3 представляет собой блок-схему способа связи в базовой станции в соответствии с другим вариантом осуществления изобретения.

[0020] Фиг. 4 представляет собой структурную схему UE согласно другому варианту осуществления изобретения.

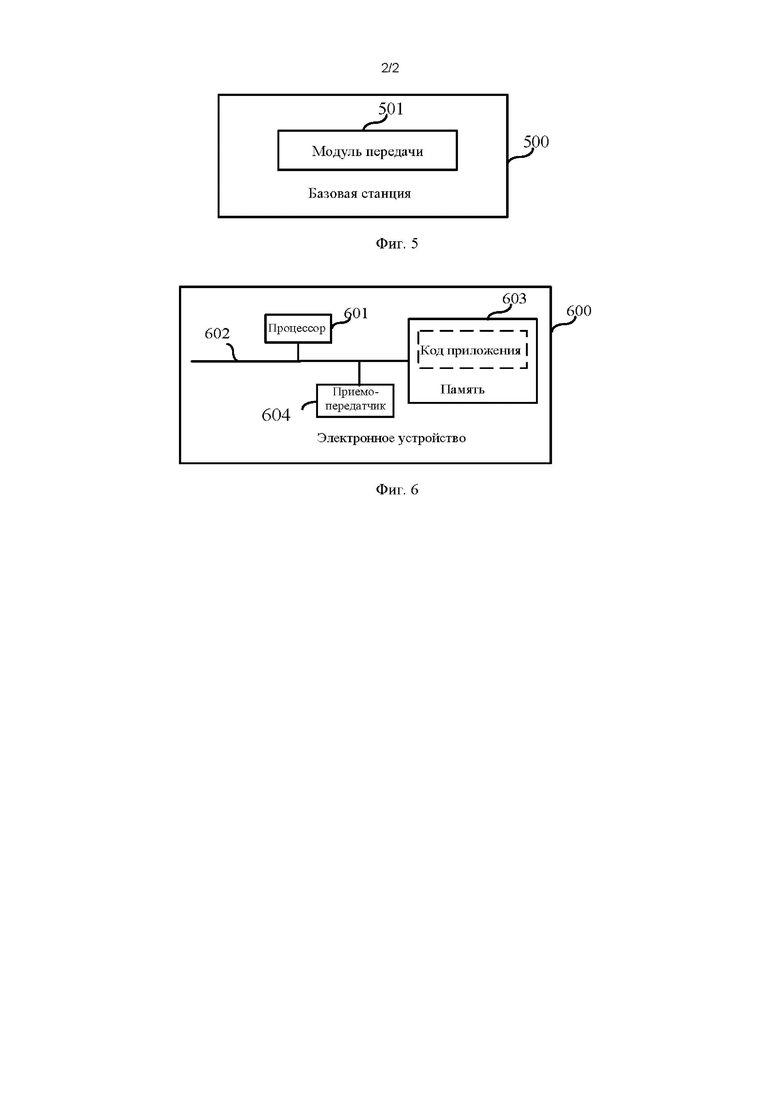

[0021] Фиг. 5 представляет собой структурную схему базовой станции согласно другому варианту осуществления изобретения.

[0022] Фиг. 6 представляет собой схему электронного устройства в соответствии с другим вариантом осуществления изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0023] Варианты осуществления изобретения подробно описаны ниже, а примеры вариантов показаны на прилагаемых чертежах, на которых одинаковые или подобные номера обозначают одинаковые или подобные компоненты или компоненты, имеющие такую же или аналогичную функцию. Варианты осуществления изобретения, описанные ниже со ссылкой на прилагаемые чертежи, являются иллюстративными и предназначены только для пояснения изобретения и не должны использоваться для ограничения изобретения.

[0024] Следует понимать, что, если в контексте явно не указано иное, формы единственного числа, используемые здесь, могут также включать формы множественного числа. Кроме того, следует понимать, что термин «включает», используемый в данном описании, относится к наличию описанных признаков, целых чисел, этапов, операций, компонентов и/или узлов, но не исключает наличия или добавления одного или более других признаков, целых чисел, этапов, операций, компонентов, узлов и/или их групп. Следует понимать, что, когда компонент «соединен» или «связан» с другим компонентом, он может быть непосредственно соединен или связан с другими компонентами, или может быть промежуточный компонент. Кроме того, термины «соединенный» или «связанный», используемые здесь, могут включать беспроводное соединение или беспроводную связь. Сочетание «и/или» включает все или любые элементы и все комбинации одного или более связанных перечисленных элементов.

[0025] В текущем обсуждении энергосбережения, когда UE находится в состоянии ожидания RRC, одним из важных направлений исследования является использование последовательности TRS и/или последовательности CSI-RS, первоначально используемой в состоянии соединения RRC в качестве сигнала индикации энергосбережения, когда UE находится в состоянии ожидания RRC. Например, базовая станция может передавать последовательность TRS и/или последовательность CSI-RS до периодического РО. (1) Если UE обнаруживает последовательность TRS и/или последовательность CSI-RS перед определенным РО, UE полагает, что в следующем РО должна отслеживаться DCI поискового вызова. В это время UE может попытаться отслеживать DCI поискового вызова в РО и соответствующий PDSCH. (2) Если UE не обнаруживает последовательность TRS и/или последовательность CSI-RS перед определенным РО, UE полагает, что в следующем РО нет DCI поискового вызова, и UE не пытается отслеживать DCI поискового вызова в РО или соответствующий PDSCH.

[0026] Таким образом, посредством отслеживания UE последовательности TRS и/или последовательности CSI-RS можно избежать ненужного отслеживания РО и можно достичь эффекта энергосбережения UE. Между тем, посредством передачи последовательности TRS и/или последовательности CSI-RS перед РО, UE может быстро выполнить синхронизацию нисходящей линии связи с базовой станцией, чтобы лучше принимать DCI поискового вызова и соответствующий PDSCH.

[0027] В существующем протоколе генерация последовательности CSI-RS связана с параметром n_ID, который определяется на основе параметра или уровня RRC и представляет собой целое число в диапазоне от 0 до 1023. Как правило, параметр или уровня RRC конфигурируется базовой станцией для UE после того, как UE входит в состояние соединения RRC. Однако, когда UE отслеживает РО, UE все еще находится в состоянии ожидания RRC. В это время UE не имеет информации о конфигурации параметра уровня RRC, поэтому параметр n_ID, который необходим для отслеживания последовательности TRS и/или последовательности CSI-RS, недоступен.

[0028] На основе вариантов осуществления изобретения предоставляется способ, позволяющий UE получить параметр n_ID, используемый для отслеживания последовательности TRS и/или последовательности CSI-RS, даже в состоянии ожидания, так что последовательность TRS и/или последовательность CSI-RS может отслеживаться в соответствии с параметром n_ID.

[0029] Чтобы сделать цель, технические решения и преимущества вариантов осуществления изобретения более понятными, ниже подробно описаны варианты осуществления изобретения со ссылкой на прилагаемые чертежи.

[0030] Техническое решение вариантов осуществления изобретения и способ решения технических проблем, описанных выше, на основе технического решения вариантов осуществления изобретения подробно описаны ниже посредством конкретных вариантов осуществления изобретения. Следующие конкретные варианты осуществления изобретения могут быть объединены друг с другом, и одни и те же или подобные концепции или процессы могут не повторяться в некоторых вариантах осуществления изобретения. Варианты осуществления изобретения будут описаны ниже в сочетании с прилагаемыми чертежами.

[0031] Фиг. 1 представляет собой схему системы беспроводной связи согласно варианту осуществления изобретения. Как показано на фиг. 1, система беспроводной связи может включать: множество пользовательских устройств (UE) 110 и множество базовых станций 120.

[0032] UE 110 может обмениваться данными с одной или более базовыми сетями через сеть радиодоступа (RAN, Radio Access Network). UE 110 может быть устройством, которое обеспечивает связь для передачи голоса и/или данных пользователю, например, смартфоном, планшетным компьютером и смарт-часами. UE 110 может быть устройством Интернета вещей (IoT, Internet of Things), таким как сенсорное устройство, мобильный телефон (или «сотовый» телефон) и компьютер с терминалом IoT. UE 110 может быть стационарным, портативным, карманным, ручным, встроенным компьютером или устройством, устанавливаемым на транспортном средстве, таким как мобильная станция, мобильное устройство, удаленная станция, точка доступа, удаленный терминал и терминал доступа, что не ограничивается изобретением.

[0033] Базовая станция 120 может быть сетевым устройством в системе беспроводной связи. Система беспроводной связи может представлять собой систему мобильной связи пятого поколения (5G), также известную как система нового радио (NR, New Radio). Альтернативно, система беспроводной связи может быть системой следующего поколения системы 5G.

[0034] Базовая станция 120 может быть базовой станцией (gNB), которая имеет централизованную и распределенную архитектуру в системе 5G. Когда базовая станция 120 имеет централизованную и распределенную архитектуру, она обычно включает центральный блок (CU, Central Unit) и по меньшей мере два распределенных блока (DU, Distributed Unit). CU снабжен стеками протоколов уровня протокола конвергенции пакетных данных (PDCP, Packet Data Convergence Protocol), уровня управления линией радиосвязи (RLC, Radio Link Control) и уровня управления доступом к среде (MAC, Media Access Control). Стек протоколов физического (PHY) уровня устанавливается в DU. Конкретный способ реализации базовой станции 120 не ограничивается вариантами осуществления изобретения.

[0035] Беспроводное соединение может быть установлено между базовой станцией 120 и UE 110 через радиоинтерфейс. В различных вариантах осуществления изобретения радиоинтерфейс представляет собой радиоинтерфейс, основанный на стандарте 5G, например, NR. Альтернативно, радиоинтерфейс также может быть радиоинтерфейсом на основе следующего поколения стандарта 5G.

[0036] Кроме того, описанная выше система беспроводной связи может также включать устройство 130 управления сетью. Множество базовых станций 120 соответственно подключены к устройству 130 управления сетью. Устройство 130 управления сетью может быть устройством базовой сети в системе беспроводной связи. Например, устройство 130 управления сетью может быть объектом управления мобильностью (ММЕ, Mobility Management Entity) в развитом ядре пакетной передачи данных (ЕРС, Evolved Packet Core). Конечно, устройство управления сетью также может быть другим устройством базовой сети, что не ограничивается вариантами осуществления изобретения.

[0037] Вариант осуществления изобретения обеспечивает способ связи, применяемый в системе беспроводной связи, показанной на фиг. 1, и выполняется UE 110 на фиг. 1. Как показано на фиг. 2, способ включает следующие этапы. На этапе S210 получают первый параметр в ответ на нахождение в состоянии ожидания. На этапе S220 отслеживают последовательность TRS и/или последовательность CSI-RS на основе первого параметра.

[0038] UE может получить первый параметр, когда UE находится в состоянии ожидания RRC. Первый параметр используют для того, чтобы UE отслеживало последовательность TRS и/или последовательность CSI-RS в состоянии ожидания RRC. После получения первого параметра в состоянии ожидания RRC UE может демодулировать последовательность TRS и/или последовательность CSI-RS на основе первого параметра для отслеживания последовательности TRS и/или последовательности CSI-RS, чтобы соответствующая последующая операция могла быть выполнена в соответствии с результатом отслеживания последовательности TRS и/или последовательности CSI-RS. То есть UE отслеживает последовательность TRS и/или последовательность CSI-RS согласно первому параметру.

[0039] Например, можно считать, что UE отслеживало (или обнаружило) последовательность TRS и/или последовательность CSI-RS, если UE способно правильно демодулировать последовательность TRS и/или последовательность CSI-RS на основе полученного первого параметра в состоянии ожидания RRC. Если UE не может правильно демодулировать последовательность TRS и/или последовательность CSI-RS на основе полученного первого параметра в состоянии ожидания RRC, может быть определено, что UE не может отслеживать (или обнаруживать) последовательность TRS и/или последовательность CSI-RS.

[0040] В процессе выполнения соответствующей последующей операции на основе результата отслеживания последовательности RS и/или последовательности CSI-RS, если UE отслеживает (или обнаруживает) последовательность TRS и/или последовательность CSI-RS в состоянии ожидания RRC, UE определяет, что имеется DCI поискового вызова, которая должна отслеживаться в следующем РО. В это время UE пытается отслеживать DCI поискового вызова в РО и соответствующий PDSCH. Если UE не отслеживает (или не обнаруживает) последовательность TRS и/или последовательность CSI-RS в состоянии ожидания RRC, UE определяет, что в следующем РО отсутствует DCI поискового вызова, подлежащая отслеживанию. В этом случае UE не пытается отслеживать DCI поискового вызова в РО и соответствующий PDSCH.

[0041 ] В одном примере первым параметром может быть параметр n_ID, который необходим для отслеживания последовательности TRS и/или последовательности CSI-RS. Параметр n_ID конфигурируется для UE базовой станцией посредством параметра или уровня RRC после того, как UE входит в состояние соединения RRC, т.е. UE не может получить параметр n_ID в состоянии ожидания RRC. Способ согласно изобретению позволяет UE в состоянии ожидания получать первый параметр (например, n_ID), который доступен только тогда, когда UE находится в состоянии соединения RRC, так что UE может точно отслеживать последовательность TRS и/или последовательность CSI-RS на основе полученного первого параметра (например, n_ID), даже когда UE находится в состоянии ожидания.

[0042] Способ связи согласно вариантам осуществления изобретения позволяет UE в состоянии ожидания получать первый параметр, необходимый для отслеживания последовательности TRS и/или последовательности CSI-RS, так что UE может отслеживать последовательность TRS и/или последовательность CSI-RS на основе полученного первого параметра, и затем UE может определить, следует ли пытаться отслеживать DCI поискового вызова в РО и соответствующий PDSCH, на основе результата отслеживания последовательности TRS и/или последовательности CSI-RS.

[0043] В опциональной реализации получение первого параметра в состоянии ожидания включает по меньшей мере одно из следующего:

[0044] получение заранее заданного первого параметра;

[0045] прием первого параметра, переданного базовой станцией; или

[0046] определение первого параметра на основе второго параметра и отношения связи между первым параметром и вторым параметром, при этом второй параметр представляет собой параметр, относящийся к РО, отслеживаемому UE.

[0047] Для режима 1, в случае, когда UE находится в состоянии ожидания, первый параметр устанавливается равным определенному значению в соглашении протокола, т.е. значение первого параметра, когда UE находится в состоянии ожидания, установлено в соглашении протокола, так что, когда UE находится в состоянии ожидания, значение первого параметра может быть считано непосредственно в соответствии с соглашением протокола, т.е. может быть получен первый параметр. То есть, находясь в состоянии ожидания, UE может получить первый параметр путем получения заранее заданного первого параметра. Например, UE может напрямую считывать заранее заданный первый параметр, когда UE находится в состоянии ожидания.

[0048] После того, как UE получает первый параметр в соответствии с соглашением протокола, когда UE находится в состоянии ожидания, UE может использовать первый параметр для отслеживания последовательности TRS и/или последовательности CSI-RS, переданной до РО базовой станцией. То есть UE отслеживает последовательность TRS и/или последовательность CSI-RS, переданную до РО базовой станцией, когда UE находится в состоянии ожидания, на основе первого параметра, полученного при нахождении UE в состоянии ожидания.

[0049] Для режима 2 базовая станция может передать первый параметр на UE, чтобы дать возможность UE получить первый параметр, т.е. базовая станция передает первый параметр. Первый параметр используется UE для отслеживания последовательности TRS и/или последовательности CSI-RS. Соответственно, UE в состоянии ожидания RRC принимает первый параметр, переданный базовой станцией. После того, как UE в состоянии ожидания принимает первый параметр, переданный базовой станцией, UE может отслеживать последовательность TRS и/или последовательность CSI-RS, переданную базовой станцией до РО, на основе первого параметра, т.е. первый параметр используется для отслеживания последовательности TRS и/или последовательности CSI-RS, переданной базовой станцией перед РО.

[0050] Следует отметить, что, аналогично случаю режима 1, UE также может использовать первый параметр, полученный от базовой станции, когда оно находится в состоянии ожидания, для отслеживания последовательности TRS и/или последовательности CSI-RS для оценки канала или частотно-временного отслеживания, полученной при нахождении UE в состоянии соединения RRC.

[0051] Для режима 3, в случае, когда UE находится в состоянии ожидания, отношение связи между первым параметром и вторым параметром может быть определено в соглашении протокола. Второй параметр представляет собой параметр, относящийся к РО, отслеживаемому UE. Второй параметр может быть параметром, относящимся к РО, отслеживаемому UE, который получен при нахождении UE в состоянии ожидания, или параметром, относящимся к РО, отслеживаемому UE при нахождении UE в других состояниях (например, в промежуточном состоянии), что не ограничивается вариантами осуществления изобретения.

[0052] Исходя из этого, когда UE находится в состоянии ожидания, UE может получить отношение связи между первым параметром и вторым параметром в соответствии с соглашением протокола. После получения отношения связи UE в состоянии ожидания может определить первый параметр на основе второго параметра и отношения связи между первым параметром и вторым параметром, так что UE получает первый параметр в состоянии ожидания, а затем отслеживает последовательность TRS и/или последовательность CSI-RS, переданную базовой станцией до РО, на основе первого параметра. То есть, когда UE находится в состоянии ожидания, UE определяет первый параметр на основе второго параметра и отношения связи между первым параметром и вторым параметром, при этом второй параметр представляет собой параметр, относящийся к РО, отслеживаемому UE.

[0053] Следует отметить, что аналогично случаю режима 1 выше UE также может использовать первый параметр, определенный на основе второго параметра и отношения связи между первым параметром и вторым параметром, когда оно находится в состоянии ожидания, для отслеживания последовательности TRS и/или последовательности CSI-RS для оценки канала или частотно-временного отслеживания, принятой при нахождении UE в состоянии соединения RRC.

[0054] В примере параметр, относящийся к РО, отслеживаемому UE, может включать по меньшей мере одно из следующего: идентификатор соты физического уровня соты РО, отслеживаемого UE; индекс радиокадра РО, отслеживаемого UE; индекс временного интервала РО, отслеживаемого UE; индекс начального символа РО, отслеживаемого UE; или индекс блока сигнала синхронизации (SSB), соответствующего РО, отслеживаемому UE. Например, в соглашении протокола может быть определено, что первый параметр установлен равным идентификатору соты физического уровня соты, в которой РО отслеживается UE. Безусловно, в дополнение к вышеуказанным параметрам, относящимся к РО, могут быть другие важные параметры, относящиеся к РО, которые не ограничиваются вариантами осуществления изобретения.

[0055] Первый параметр, полученный в трех описанных выше режимах, может быть целым числом в диапазоне от 0 до 1023, например, 0, 1023 или любым целым числом в диапазоне от 0 до 1023 (например, 5, 100 и 1021). Первый параметр может быть идентификатором скремблирования для генерирования последовательности TRS и/или последовательности CSI-RS, например параметром n_ID, необходимым для генерирования последовательности TRS и/или последовательности CSI-RS.

[0056] UE может выбрать использование по меньшей мере одного из трех вышеуказанных режимов в процессе получения первого параметра, когда UE находится в состоянии ожидания. В этом случае UE может динамически выбирать использование вышеупомянутого режима 1, режима 2 или режима 3 для получения первого параметра путем установки различных приоритетов для трех режимов соответственно.

[0057] В примере, когда UE выбирает использование описанных выше режима 1 и режима 2 при получении первого параметра в состоянии ожидания, но приоритет режима 1 выше, чем у режима 2, UE может напрямую считывать значение первого параметра в соответствии с соглашением протокола и отслеживать последовательность TRS и/или последовательность CSI-RS, переданную базовой станцией перед РО, когда оно находится в состоянии ожидания, на основе первого параметра, что означает, что первый параметр, переданный базовой станцией при нахождении UE в состоянии ожидания, может игнорироваться.

[0058] В примере, когда UE выбирает использование описанных выше трех режимов при получении первого параметра в состоянии ожидания, но приоритет режима 2 выше, чем у режима 1, и приоритет режима 1 выше, чем у режима 3, UE может принимать первый параметр, переданный базовой станцией, когда оно находится в состоянии ожидания, и отслеживать последовательность TRS и/или последовательность CSI-RS до РО, переданного базовой станцией, когда оно находится в состоянии ожидания, на основе первого параметра, то есть первый параметр, прочитанный непосредственно в соответствии с соглашением протокола (в режиме 1), игнорируется, и первый параметр, определенный согласно второму параметру и отношению связи между первым параметром и вторым параметром игнорируется.

[0059] В опциональном варианте осуществления изобретения прием первого параметра, переданного базовой станцией, включает: прием системной информации, переданной базовой станцией, при этом системная информация включает первый параметр.

[0060] Когда базовая станция передает первый параметр на UE, она может передать первый параметр на UE путем передачи системной информации на UE. Системная информация содержит первый параметр, т.е. базовая станция может передать системную информацию, содержащую первый параметр, на UE. Например, базовая станция может широковещательно передать первый параметр в системной информации. Соответственно, UE в состоянии ожидания RRC принимает системную информацию, переданную базовой станцией, при этом системная информация содержит первый параметр. Например, UE принимает первый параметр, переданный базовой станцией посредством широковещательной передачи системной информации, когда UE находится в состоянии ожидания.

[0061] Вышеупомянутая системная информация может представлять собой главный информационный блок (MIB) или блок системной информации (SIB), что не ограничивается вариантом осуществления изобретения. То есть системная информация содержит либо MIB, либо SIB.

[0062] В опциональном варианте осуществления изобретения отслеживание последовательности TRS и/или последовательности CSI-RS на основе первого параметра включает по меньшей мере одно из следующего: отслеживание последовательности TRS и/или последовательности CSI-RS на основе первого параметра в состоянии ожидания; или отслеживание последовательности TRS и/или последовательности CSI-RS на основе первого параметра в состоянии соединения.

[0063] Первый параметр, полученный UE в состоянии ожидания, может использоваться UE в состоянии ожидания для отслеживания последовательности TRS и/или последовательности CSI-RS, или может использоваться UE в состоянии соединения для отслеживания последовательности TRS и/или последовательности CSI-RS, что не ограничивается вариантами осуществления изобретения.

[0064] Для последовательности TRS и/или последовательности CSI-RS, переданной базовой станцией на UE для оценки канала или частотно-временного отслеживания, когда UE находится в состоянии соединения RRC, в одном случае UE все еще может использовать способ согласно существующему протоколу для получения первого параметра, то есть базовая станция конфигурирует первый параметр для UE посредством сигнализации RRC, когда UE находится в состоянии соединения RRC. Например, базовая станция передает сигнализацию RRC, содержащую первый параметр, на UE в состоянии соединения RRC. Соответственно, UE в состоянии соединения RRC принимает от базовой станции сигнализацию RRC, содержащую первый параметр, и отслеживает принятую последовательность TRS и/или последовательность CSI-RS на основе первого параметра. В другом случае UE может использовать первый параметр, полученный при нахождении UE в состоянии ожидания, для отслеживания последовательности TRS и/или последовательности CSI-RS, принятой для оценки канала или частотно-временного отслеживания при нахождении UE в состоянии соединения RRC. То есть UE в состоянии ожидания может отслеживать последовательность TRS и/или последовательность CSI-RS на основе первого параметра, полученного при нахождении UE в состоянии ожидания, и UE в состоянии соединения также может отслеживать последовательность TRS и/или последовательность CSI-RS на основе первого параметра, полученного при нахождении UE в состоянии ожидания.

[0065] Вариант осуществления изобретения также обеспечивает способ связи, который применяется в системе беспроводной связи, показанной на фиг. 1, и выполняется базовой станцией 120, показанной на фиг. 1. Как показано на фиг. 3, способ включает этап S310. На этапе S310 передают первый параметр, который используется для отслеживания UE последовательности TRS и/или последовательности CSI-RS.

[0066] В возможной реализации передача первого параметра включает: [0067] передачу системной информации, при этом системная информация содержит первый параметр;

[0068] системная информация содержит MIB или SIB.

[0069] В возможной реализации первый параметр представляет собой целое число в диапазоне от 0 до 1023.

[0070] В возможной реализации первый параметр представляет собой идентификатор скремблирования для генерирования последовательности TRS и/или последовательности CSI-RS.

[0071] Следует отметить, что способ связи на стороне базовой станции, предоставленный в вариантах осуществления изобретения, соответствует способу связи на стороне пользовательского устройства, предусмотренному в вариантах осуществления изобретения. Следовательно, понятно, что этапы способа связи на стороне базовой станции соответствуют этапам способа связи на стороне пользовательского устройства и здесь не повторяются. За конкретным описанием соответствующих этапов способа связи на стороне пользовательского устройства может обратиться к предыдущим абзацам.

[0072] Согласно способу связи варианта осуществления изобретения UE может получить первый параметр, необходимый для отслеживания последовательности TRS и/или последовательности CSI-RS в состоянии ожидания, так что UE может отслеживать последовательность TRS и/или последовательность CSI-RS на основе полученного первого параметра, а затем определяет, следует ли пытаться отслеживать DCI поискового вызова в РО и соответствующий PDSCH на основе результата отслеживания последовательности TRS и/или последовательности CSI-RS.

[0073] Фиг. 4 представляет собой структурную схему UE согласно варианту осуществления изобретения. Как показано на фиг. 4, UE 400 содержит: модуль 401 получения и модуль 402 отслеживания.

[0074] Модуль 401 получения сконфигурирован для получения первого параметра в ответ на нахождение в состоянии ожидания.

[0075] Модуль 402 отслеживания сконфигурирован для отслеживания последовательности TRS и/или последовательности CSI-RS на основе первого параметра.

[0076] В возможной реализации модуль получения сконфигурирован для выполнения по меньшей мере одного из следующего:

[0077] получение заранее заданного первого параметра;

[0078] прием первого параметра, переданного базовой станцией; или

[0079] определение первого параметра на основе второго параметра и отношения связи между первым параметром и вторым параметром, при этом второй параметр представляет собой параметр, относящийся к РО, отслеживаемому UE.

[0080] В возможной реализации параметр, относящийся к РО, отслеживаемому UE, включает по меньшей мере одно из следующего:

[0081] идентификатор соты физического уровня соты РО, отслеживаемого UE; индекс радиокадра, в котором РО отслеживается UE; индекс временного интервала, в котором РО отслеживается UE; индекс начального символа РО, отслеживаемого UE; или индекс SSB, соответствующий РО, отслеживаемому UE.

[0082] В возможной реализации при приеме первого параметра, переданного базовой станцией, модуль получения сконфигурирован для:

[0083] приема системной информации, переданной базовой станцией, при этом системная информация содержит первый параметр;

[0084] системная информация содержит MIB или SIB.

[0085] В возможной реализации модуль отслеживания сконфигурирован для выполнения по меньшей мере одного из следующего:

[0086] в состоянии ожидания отслеживание последовательности TRS и/или последовательности CSI-RS на основе первого параметра; или

[0087] в состоянии соединения отслеживание последовательности TRS и/или последовательности CSI-RS на основе первого параметра.

[0088] В возможной реализации первый параметр представляет собой целое число в диапазоне от 0 до 1023.

[0089] В возможной реализации первый параметр представляет собой идентификатор скремблирования для генерирования последовательности TRS и/или последовательности CSI-RS.

[0090] В соответствии с пользовательским устройством варианта осуществления изобретения UE может получить первый параметр, используемый для отслеживания последовательности TRS и/или последовательности CSI-RS в состоянии ожидания, так что последовательность TRS и/или последовательность CSI-RS отслеживается на основе полученного первого параметра, а затем определяется, следует ли отслеживать DCI поискового вызова в РО и соответствующий PDSCH на основе результата отслеживания последовательности TRS и/или последовательности CSI-RS.

[0091] Следует отметить, что этот вариант осуществления является вариантом осуществления устройства, соответствующим вариантам осуществления способа на стороне UE, и этот вариант осуществления может быть реализован в координации с вышеупомянутыми вариантами осуществления способа на стороне UE. Соответствующие технические детали, упомянутые в вариантах осуществления способа на стороне UE, по-прежнему имеются в этом варианте осуществления и не будут здесь повторяться, чтобы уменьшить повторения. Соответственно, соответствующие технические детали, упомянутые в этом варианте осуществления, также могут применяться в вышеупомянутых вариантах осуществления способа на стороне UE.

[0092] Фиг. 5 представляет собой структурную схему базовой станции согласно варианту осуществления изобретения. Как показано на фиг. 5, базовая станция 500 содержит модуль 501 передачи.

[0093] Модуль 501 передачи сконфигурирован для передачи первого параметра, сконфигурированного для отслеживания UE последовательности TRS и/или последовательности CSI-RS.

[0094] В возможной реализации при передаче первого параметра модуль передачи сконфигурирован для:

[0095] передачи системной информации, когда UE находится в состоянии ожидания, при этом системная информация содержит первый параметр;

[0096] системная информация содержит MIB или SIB.

[0097] В возможной реализации первый параметр представляет собой целое число в диапазоне от 0 до 1023.

[0098] В возможной реализации первый параметр представляет собой идентификатор скремблирования для генерирования последовательности TRS и/или последовательности CSI-RS.

[0099] С базовой станцией варианта осуществления изобретения UE может получить первый параметр, используемый для отслеживания последовательности TRS и/или последовательности CSI-RS в состоянии ожидания, так что последовательность TRS и/или последовательность CSI-RS отслеживается на основе полученного первого параметра, а затем определяется, следует ли отслеживать DCI поискового вызова в РО и соответствующий PDSCH на основе результата отслеживания последовательности TRS и/или последовательности CSI-RS.

[00100] Следует отметить, что этот вариант осуществления является вариантом осуществления устройства, соответствующим вариантам осуществления способа на стороне базовой станции, и этот вариант осуществления может быть реализован в соответствии с описанными выше вариантами осуществления способа на стороне базовой станции. Соответствующие технические детали, упомянутые в приведенных выше вариантах осуществления способа на стороне базовой станции, по-прежнему имеются в этом варианте осуществления и не будут здесь повторяться, чтобы уменьшить повторения. Соответственно, технические детали, упомянутые в этом варианте осуществления, могут также применяться в вышеупомянутых вариантах осуществления способа на стороне базовой станции.

[00101] В другом варианте осуществления изобретения предусмотрено электронное устройство. Как показано на фиг. 6, электронное устройство 600 содержит: процессор 601 и память 603. Процессор 601 и память 603 связаны между собой. Например, процессор 601 подключен к памяти 603 через шину 602. Кроме того, электронное устройство 600 может также включать приемопередатчик 604. Следует отметить, что в практическом применении имеется один или более приемопередатчиков 604, и структура электронного устройства 600 не является ограничением варианта осуществления изобретения.

[00102] Процессор 601 применяется в вариантах осуществления изобретения для реализации функций модуля получения и модуля отслеживания, показанных на фиг. 4, или для реализации функции модуля передачи, показанного на фиг. 5. Приемопередатчик 604 включает приемник и передатчик.

[00103] Процессор 601 может быть центральным процессором (CPU, Central Processing Unit), процессором общего назначения, процессором цифровых сигналов (DSP, Digital Signal Processor), специализированной интегральной схемой (ASIC, Application Specific Integrated Circuit), программируемой пользователем вентильной матрицей (FPGA, Field Programmable Gate Array) или другими программируемыми логическими устройствами, транзисторными логическими устройствами, аппаратными компонентами или любой их комбинации, которые могут реализовывать или выполнять различные примеры логических блоков, модулей или схем, описанных в содержании, раскрытом в изобретении. Процессор 601 также может быть комбинацией, используемой для реализации вычислительной функции, например комбинацией, состоящей из одного или более микропроцессоров, и комбинацией, состоящей из DSP и микропроцессора.

[00104] Шина 602 может включать линию связи, по которой данные могут передаваться между вышеуказанными компонентами. Шина 602 может быть шиной соединения периферийных компонентов (PCI, Peripheral Component Interconnect) или шиной улучшенной промышленной стандартной архитектуры (EISA, Extended Industry Standard Architecture). Шина 602 может быть разделена на шину адреса, шину данных или шину управления. Для простоты представления на фиг. 6 используется только одна толстая линия для представления шины, но это не означает, что существует только одна шина или один тип шины.

[00105] Память 603 может представлять собой, например, постоянное запоминающее устройство (ROM, Read Only Memory) или другой тип статического запоминающего устройства, которое может хранить статическую информацию и инструкции, оперативное запоминающее устройство (RAM, Random Access Memory) или другой тип динамического запоминающего устройства, которое может хранить информацию и инструкции, электрически стираемое программируемое постоянное запоминающее устройство (EEPROM, Electrically Erasable Programmable Read Only Memory), постоянное запоминающее устройство для компакт-дисков (CD-ROM, Compact Disc Read Only Memory) или другие запоминающие устройства на оптических дисках, запоминающие устройства на оптических дисках (включая компакт-диски, лазерные диски, оптические диски, цифровые универсальные диски и диски Blu-ray), дисковые носители данных или другие магнитные запоминающие устройства или любой другой носитель, который можно использовать для переноса или хранения программных кодов в виде инструкций или структур данных и к которому может быть осуществлен доступ компьютера, что не ограничивается настоящим документом.

[00106] Память 603 сконфигурирована для хранения кодов приложений для осуществления вариантов осуществления изобретения и управляется для их исполнения процессором 601. Процессор 601 сконфигурирован для исполнения кодов приложений, хранящихся в памяти 603, для реализации действий UE в варианте осуществления, показанном на фиг. 4, или для реализации действий базовой станции в варианте осуществления, показанном на фиг. 5.

[00107] Вариант осуществления изобретения обеспечивает электронное устройство. Электронное устройство содержит: память, процессор и компьютерные программы, хранящиеся в памяти и исполняемые процессором. Когда компьютерные программы исполняются процессором, реализуются следующие два аспекта.

[00108] В одном аспекте первый параметр получают в состоянии ожидания, и последовательность TRS и/или последовательность CSI-RS отслеживают на основе первого параметра; и

[00109] в другом аспекте передают первый параметр, который сконфигурирован для отслеживания UE последовательности TRS и/или последовательности CSI-RS.

[00110] Варианты осуществления изобретения также обеспечивают машиночитаемый носитель данных, на котором хранятся компьютерные программы. Когда компьютерные программы исполняются процессором, реализуется способ, показанный в приведенных выше вариантах осуществления. Следовательно, UE может получить первый параметр, используемый для отслеживания последовательности TRS и/или последовательности CSI-RS в состоянии ожидания, так что последовательность TRS и/или последовательность CSI-RS отслеживается на основе полученного первого параметра, и затем определяется, следует ли отслеживать DCI поискового вызова в РО и соответствующий PDSCH на основе результата отслеживания последовательности TRS и/или последовательности CSI-RS.

[00111] Машиночитаемый носитель данных, предусмотренный вариантом осуществления настоящего изобретения, подходит для любого из описанных выше вариантов осуществления способа.

[00112] Следует понимать, что, хотя этапы блок-схем сопроводительных чертежей показаны последовательно, как указано стрелками, этапы не обязательно выполняются последовательно в порядке, указанном стрелками. Если в описании явно не указано иное, строгого последовательного ограничения на выполнение этих этапов нет, и они могут выполняться в другом порядке. Кроме того, по меньшей мере некоторые этапы блок-схем на прилагаемых чертежах могут включать множество подэтапов или множество этапов, которые не обязательно выполняются одновременно и могут выполняться в разное время. Порядок выполнения не обязательно является последовательным, и этапы могут выполняться по очереди или попеременно с другими этапами или по меньшей мере с частью подэтапов или фаз других этапов.

[00113] Выше описаны только некоторые реализации изобретения, и следует отметить, что специалистами в данной области техники могут быть выполнены улучшения и модификации без отступления от принципов изобретения, причем такие улучшения и модификации также следует рассматривать в пределах объема изобретения.

Изобретение относится к области беспроводной связи. Техническим результатом является обеспечение возможности отслеживания последовательности опорного сигнала отслеживания (TRS) и/или последовательности опорного сигнала информации о состоянии канала (CSI-RS), когда пользовательское устройство (UE) находится в состоянии ожидания. Способ связи, выполняемый UE, включает: получение первого параметра в ответ на нахождение в состоянии ожидания, при этом первый параметр представляет собой идентификатор скремблирования для генерирования последовательности TRS и/или последовательности CSI-RS; и отслеживание последовательности TRS и/или последовательности CSI-RS на основе первого параметра. 6 н. и 7 з.п. ф-лы, 6 ил.

1. Способ связи, выполняемый пользовательским устройством (UE) и включающий:

получение первого параметра в ответ на нахождение в состоянии ожидания, при этом первый параметр представляет собой идентификатор скремблирования для генерирования последовательности опорного сигнала отслеживания (TRS) и/или последовательности опорного сигнала информации о состоянии канала (CSI-RS); и

отслеживание последовательности TRS и/или последовательности CSI-RS на основе первого параметра.

2. Способ по п.1, в котором получение первого параметра в ответ на нахождение в состоянии ожидания включает по меньшей мере одно из следующего:

получение заранее заданного первого параметра;

прием первого параметра, переданного базовой станцией; или

определение первого параметра на основе второго параметра и отношения связи между первым параметром и вторым параметром, при этом второй параметр представляет собой параметр, относящийся к событию поискового вызова (PO), отслеживаемому упомянутым UE.

3. Способ по п.2, в котором параметр, относящийся к PO, отслеживаемому UE, содержит по меньшей мере одно из следующего:

идентификатор соты физического уровня соты PO, отслеживаемого UE;

индекс радиокадра PO, отслеживаемого UE;

индекс временного интервала PO, отслеживаемого UE;

индекс начального символа PO, отслеживаемого UE; или

индекс блока сигнала синхронизации (SSB), соответствующего PO, отслеживаемому UE.

4. Способ по п.2, в котором прием первого параметра, переданного базовой станцией, включает:

прием системной информации, переданной базовой станцией, причем системная информация содержит первый параметр;

при этом системная информация содержит главный информационный блок (MIB) и/или блок системной информации (SIB).

5. Способ по п.1, в котором отслеживание последовательности TRS и/или последовательности CSI-RS на основе первого параметра включает по меньшей мере одно из следующего:

отслеживание последовательности TRS и/или последовательности CSI-RS на основе первого параметра в ответ на нахождение в состоянии ожидания; или

отслеживание последовательности TRS и/или последовательности CSI-RS на основе первого параметра в ответ на нахождение в состоянии соединения.

6. Способ по любому из пп.1-5, в котором первый параметр представляет собой целое число в диапазоне от 0 до 1023.

7. Способ связи, выполняемый базовой станцией и включающий:

передачу первого параметра, сконфигурированного для отслеживания UE последовательности TRS и/или последовательности CSI-RS, при этом первый параметр представляет собой идентификатор скремблирования для генерирования последовательности TRS и/или последовательности CSI-RS.

8. Способ по п.7, в котором передача первого параметра включает:

передачу системной информации, содержащей первый параметр;

при этом системная информация содержит MIB и/или SIB.

9. Способ по п.7 или 8, в котором первый параметр представляет собой целое число в диапазоне от 0 до 1023.

10. Электронное устройство связи, содержащее

процессор и

память, хранящую компьютерные программы, исполняемые процессором, при этом, когда компьютерные программы исполняются процессором, осуществляется способ по любому из пп.1-6.

11. Машиночитаемый носитель данных, на котором хранятся компьютерные программы, при исполнении которых процессором осуществляется способ по любому из пп.1-6.

12. Электронное устройство связи, содержащее

процессор и

память, хранящую компьютерные программы, исполняемые процессором, при этом, когда компьютерные программы исполняются процессором, осуществляется способ по любому из пп.7-9.

13. Машиночитаемый носитель данных, на котором хранятся компьютерные программы, при исполнении которых процессором осуществляется способ по любому из пп.7-9.
