Транспортно-пусковой контейнер для выброса груза из летательного аппарата Российский патент 2024 года по МПК F41F3/08 B64D1/02

Изобретение относится к авиационной и ракетной технике, к конструкции транспортно-пусковых контейнеров.

Известен транспортно-пусковой контейнер (ТПК) преимущественно для оружия типа торпеды (см. патент на изобретение №2294510, RU, С1, МПК F41F 3/08) принятый за прототип, содержащий герметичный корпус из композиционных материалов, стеклопластика, теплоизоляции; выполненный составным в виде последовательно установленных разъемных секций, корпус при этом имеет центрирующие направляющие элементы, а также герметичную съемную перегородку, на которой установлен пороховой аккумулятор давления (ПАД). Корпус содержит также связанные с ПАД отсечные клапаны, устройство удержания торпеды, обтюратор, переднюю разрушаемую крышку.

Общими признаками с предлагаемым техническим является наличие герметичного корпуса, порохового аккумулятора давления (ПАД), устройства удержания груза, центрирующих элементов.

Особенностью указанного устройства является сложность конструкции корпуса, состоящего из нескольких неметаллических компонентов, его пониженная прочность в условиях нагрузок на летательном аппарате. Размещение ПАД внутри корпуса требует большого объема работ при его замене: расстыковка корпуса, снятие съемной перегородки и ПАД, и их монтаж в обратной последовательности. При движении груза в центрирующих направляющих элементах имеется повышенная вероятность его торможения ввиду значительного трения между направляющими торпеды и корпуса.

Отличительными признаками предлагаемого устройства от прототипа является то, что корпус ТПК выполнен неразъемным металлическим, содержащим переднюю и заднюю кольцевые опоры, ПАД совместно с устройством удержания груза вынесен за заднее днище, устройство удержания груза одновременно выполняет роль пускового клапана для подачи давления от ПАД в контейнер, разрушаемая крышка отсутствует - ее роль выполняет откидная крышка люка отсека, в которой размещается ТПК (на фигурах не показано).

Благодаря наличию указанных отличительных признаков достигается следующий технический результат: решается задача упрощения и повышения прочности корпуса ТПК, упрощения сборки и установки ПАД и устройства удержания груза, уменьшение габаритов ТПК.

Предлагаемое техническое решение может найти применение в авиационно-космической технике для самолетов и беспилотных летательных аппаратов.

Транспортно-пусковой контейнер представлен на фиг. 1, фиг. 2, фиг. 3, фиг. 4, фиг. 5.

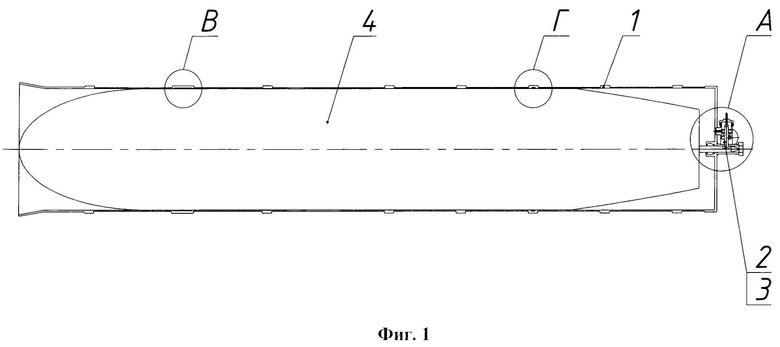

На фиг. 1 изображено продольное сечение ТПК.

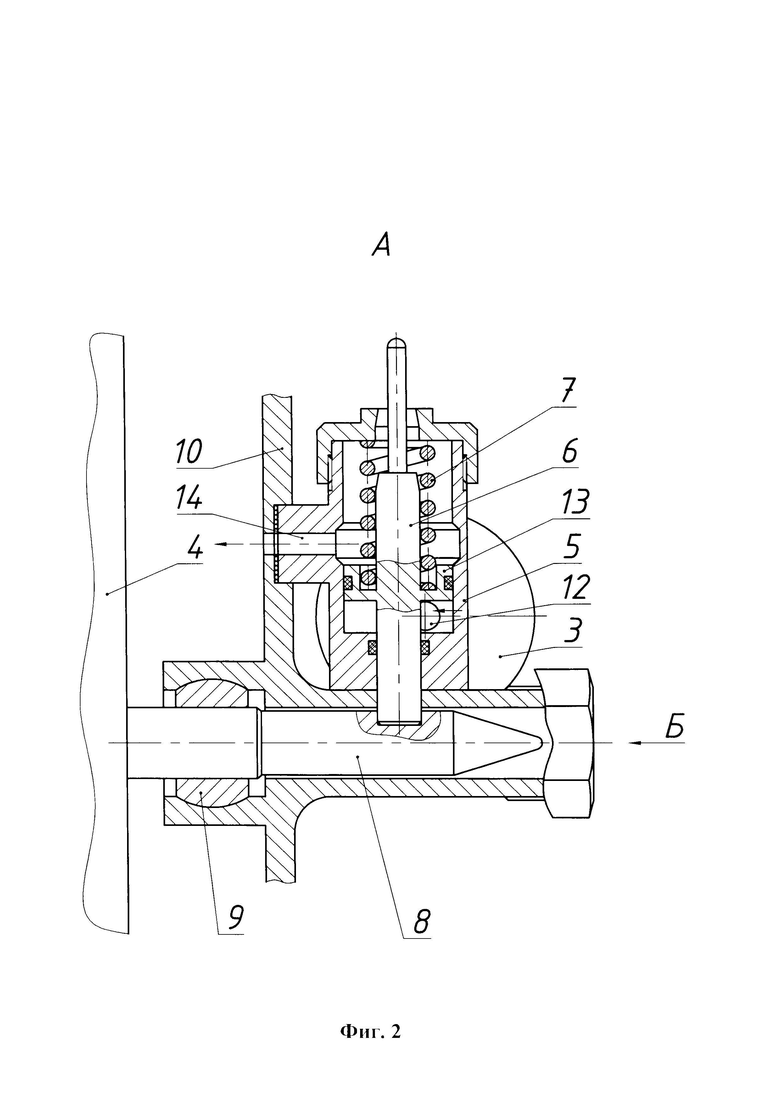

На фиг. 2, элемент А, изображено продольное сечение устройства удержания груза.

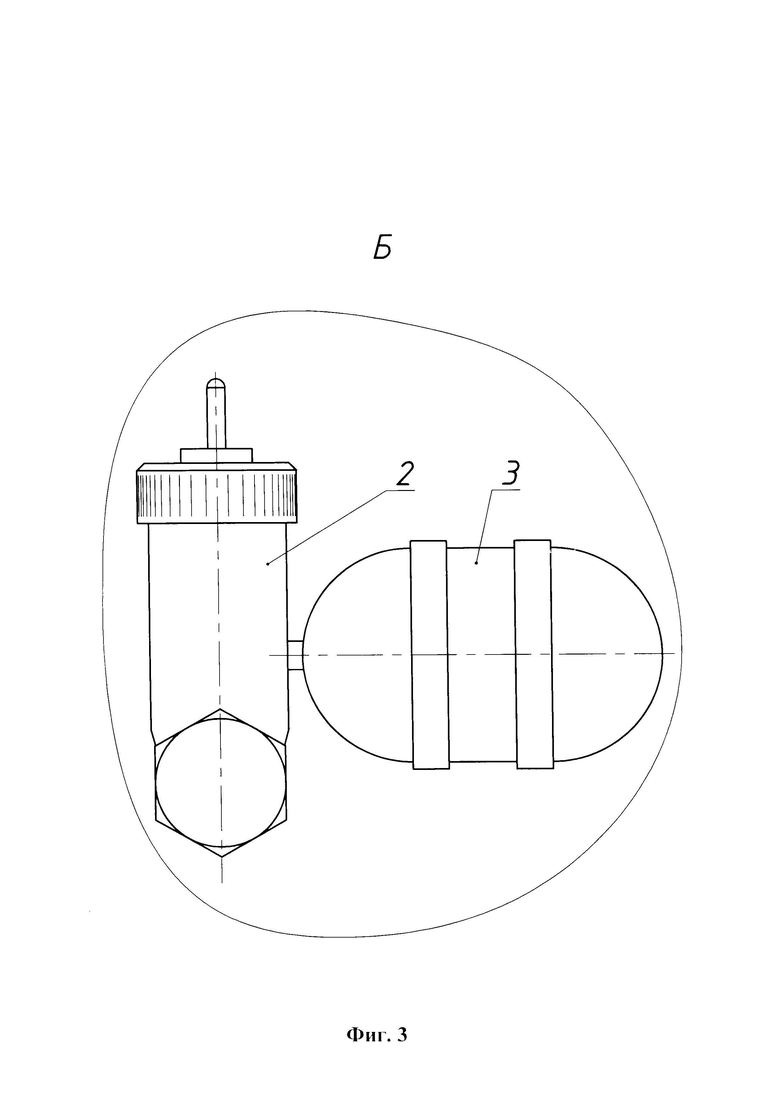

На фиг. 3 изображен вид Б на ПАД и устройство удержания груза.

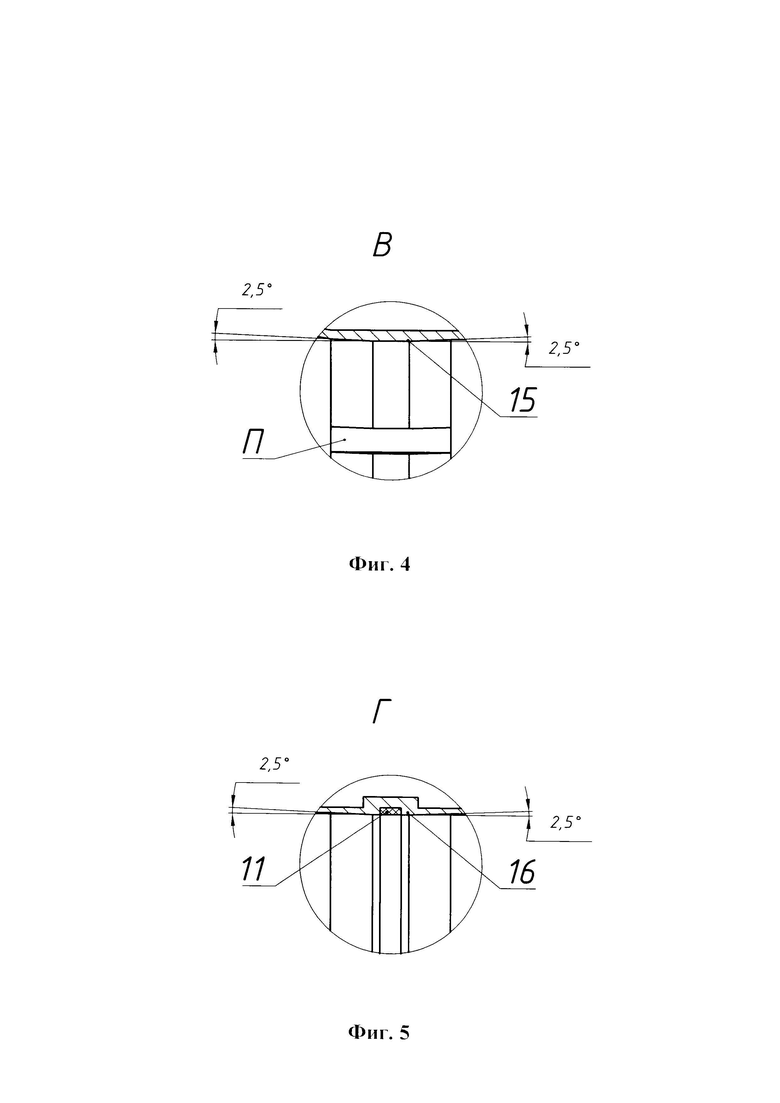

На фиг. 4, элемент В, изображена передняя кольцевая опора корпуса ТПК.

На фиг. 5, элемент Г, изображена задняя кольцевая опора корпуса ТПК.

Представленный на фиг. 1 ТПК содержит стальной корпус 1, устройство удержания груза 2, ПАД 3, груз 4.

Устройство удержания груза поз.2 на фиг. 2 содержит корпус 5, фиксирующий шток 6 с поршнем 13, пружину 7. На торце груза имеется штырь 8, вставленный в подшипник 9 на днище ТПК 10. Шток 6 удерживает груз 4 от перемещений по оси X. На фиг. 3 изображен вид Б на устройство удержания груза 2 и соединенный с ним ПАД 3, установленный на днище ТПК 10.

На фиг. 4 на передней кольцевой опоре имеются пазы П для сброса-подсоса атмосферного воздуха при закатке-выкатке груза в ТПК.

На фиг. 5 на задней кольцевой опоре имеется проточка и уплотнительное кольцо 11 для обеспечения герметизации объема в донной части ТПК.

ТПК работает следующим образом: для выброса груза срабатывает ПАД 3, газ поступает по отверстию 12 под поршень 13 на штоке 6, шток с поршнем смещаются вверх до упора, освобождая газу путь по отверстию 14 в корпус ТПК, при этом шток 6 выходит из зацепления со штырем 8 груза 4. Груз 4 двигается вперед и, скользя по опорам 15 и 16, выбрасывается из ТПК.

Изобретение относится к авиационной и ракетной технике. Транспортно-пусковой контейнер для выброса груза из летательного аппарата содержит герметичный корпус (1). Корпус (1) содержит центрирующие направляющие элементы, пороховой аккумулятор давления (ПАД) (3), устройство удержания (2) груза (4). Корпус (1) выполнен неразъемным металлическим, имеющим фиксирующие по осям Y, Z переднюю с пазами и заднюю с уплотнительным кольцом кольцевые опоры, ПАД (3) с устройством удержания (2) груза (4), вынесенный на заднее днище вне корпуса (1). Устройство удержания (2) груза (4) выполняет роль пускового клапана для подачи давления в корпус (1). Достигается упрощение конструкции, уменьшение габаритов, повышение прочности, упрощение сборки. 5 ил.

Транспортно-пусковой контейнер для выброса груза из летательного аппарата, содержащий герметичный корпус, имеющий центрирующие направляющие элементы, пороховой аккумулятор давления (ПАД), устройство удержания груза, отличающийся тем, что корпус выполнен неразъемным металлическим, имеющим фиксирующие по осям Y, Z переднюю с пазами и заднюю с уплотнительным кольцом кольцевые опоры, ПАД с устройством удержания груза, вынесенный на заднее днище вне корпуса, при этом устройство удержания груза выполняет роль пускового клапана для подачи давления в корпус.
