СПОСОБ И УСТРОЙСТВО ДЛЯ ВОССТАНОВЛЕНИЯ ЛУЧА ФИЗИЧЕСКОГО КАНАЛА УПРАВЛЕНИЯ ВОСХОДЯЩЕЙ ЛИНИИ СВЯЗИ Российский патент 2024 года по МПК H04W72/04 H04W72/54

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к области коммуникационных технологий, а в частности к способу и устройству для восстановления луча физического канала управления восходящей линии связи.

УРОВЕНЬ ТЕХНИКИ

[0002] Как правило, в новой технологии радиосвязи (new radio, NR), поскольку высокочастотные каналы быстро затухают, для обеспечения покрытия необходимо использовать передачу и прием на основе луча. В NR, поскольку канал управления также использует передачу и прием на основе луча, когда терминальное устройство перемещается или направление антенны вращается, терминальное устройство может испытывать сбой луча. Когда точка передачи и приема (transmission and reception point, TRP), которая предлагает услуги связи для терминала, находится в состоянии сбоя луча, она может быть не в состоянии выполнять нормальную связь, тем самым влияя на передачу данных.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0003] Варианты осуществления настоящего изобретения предлагают способ и устройство для восстановления луча физического канала управления восходящей линии связи, которые могут применяться в области технологий связи. Когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, она может определить луч восстановления для физического канала управления восходящей линии связи PUCCH, а затем выполнить передачу данных посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0004] В первом аспекте варианты осуществления настоящего изобретения предлагают способ восстановления луча физического канала управления восходящей линии связи. Способ выполняется терминальным устройством и включает в себя: обнаружение терминальным устройством того, что первая точка передачи и приема TRP находится в состоянии сбоя луча, и определение луча восстановления для физического канала управления восходящей линии связи PUCCH.

[0005] В данном решении, когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, оно может определить луч восстановления для PUCCH, а затем выполнить передачу данных посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0006] Опционально определение луча восстановления для физического восходящего канала управления PUCCH включает в себя:

[0007] определение того, что луч восстановления для PUCCH является лучом, соответствующим физическому каналу произвольного доступа PRACH, используемому терминальным устройством.

[0008] В этом решении терминальное устройство может определить, что луч восстановления для PUCCH является лучом, соответствующим PRACH, и затем выполнить передачу данных посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0009] Опционально способ дополнительно включает в себя:

[0010] определение того, что TRP, соответствующая ресурсу PRACH, используемому терминальным устройством, является первой TRP в соответствии с отношением соответствия между ресурсами PRACH и точками передачи и приема (TRP).

[0011] Опционально определение луча восстановления для физического восходящего канала управления PUCCH включает в себя:

[0012] передачу первой информации индикации, при этом первая информация индикации включает в себя идентификатор первого луча; и

[0013] определение того, что луч восстановления для PUCCH является первым лучом, соответствующим идентификатору первого луча.

[0014] В этом решении терминальное устройство может указать идентификатор первого луча сетевому устройству и определить, что луч восстановления для PUCCH является первым лучом, соответствующим идентификатору первого луча, а затем выполнить передачу данных посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0015] Опционально передача первой информации индикации включает в себя:

[0016] передачу первой информации индикации на основе элемента управления (control element, СЕ) для управления доступом к среде (medium access control, MAC) физического общего канала восходящей линии связи PUSCH.

[0017] В данном решении терминальное устройство может передавать первую информацию индикации через элемент управления для управления доступом к среде физического общего канала восходящей линии связи (PUSCH MAC СЕ), что может сделать способы передачи первой информации индикации более содержательными и разнообразными.

[0018] Опционально первая информация индикации дополнительно включает в себя первую TRP, и определение того, что луч восстановления для PUCCH является первым лучом, соответствующим идентификатору первого луча, включает в себя:

[0019] определение того, что луч восстановления для PUCCH, связанного с первой TRP, является первым лучом, соответствующим идентификатору первого луча.

[0020] В этом решении терминальное устройство может определить, что луч восстановления для PUCCH, связанный с первой TRP, является первым лучом, соответствующим идентификатору первого луча, и затем выполнить передачу данных посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0021] Опционально, когда вторая TRP находится в состоянии сбоя луча, PUCCH, связанный с первой TRP, используется для передачи запроса планирования восстановления после сбоя луча, причем вторая TRP отличается от первой TRP.

[0022] Опционально первая информация индикации дополнительно включает в себя первую TRP, и определение того, что луч восстановления для PUCCH является первым лучом, соответствующим идентификатору первого луча, включает в себя:

[0023] определение того, что луч восстановления для PUCCH, связанного со второй TRP, является первым лучом, соответствующим идентификатору первого луча, причем вторая TRP отличается от первой TRP.

[0024] В этом решении терминальное устройство может определить, что луч восстановления для PUCCH, связанного со второй TRP, является первым лучом, соответствующим идентификатору первого луча, и затем выполнить передачу данных посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0025] Опционально, когда вторая TRP находится в состоянии сбоя луча, PUCCH, связанный со второй TRP, используется для передачи запроса планирования восстановления после сбоя луча.

[0026] Опционально определение луча восстановления для PUCCH включает в себя:

[0027] определение того, что луч восстановления для PUCCH является лучом, соответствующим назначенному набору ресурсов управления.

[0028] В этом решении терминальное устройство может определить, что луч восстановления для PUCCH является лучом, соответствующим назначенному набору ресурсов управления, и затем выполнить передачу данных посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0029] Опционально способ дополнительно включает в себя:

[0030] определение того, что назначенный набор ресурсов управления является набором ресурсов управления с наименьшим соответствующим номером набора ресурсов управления в самую последнюю единицу времени, которая требует мониторинга набора пространств поиска; [0031] или,

[0032] определение того, что назначенный набор ресурсов управления является набором ресурсов управления с наименьшим соответствующим номером набора ресурсов управления в наборах ресурсов управления, принадлежащих первому пулу наборов ресурсов управления, в самую последнюю единицу времени, которая требует мониторинга набора пространств поиска, причем индекс первого пула наборов ресурсов управления связан с PUCCH.

[0033] В данном решении терминальное устройство может определять назначенный набор ресурсов управления несколькими способами, что может сделать способы определения назначенного набора ресурсов управления более гибкими и содержательными.

[0034] Опционально способ дополнительно включает в себя:

[0035] определение индекса первого пула наборов ресурсов управления, связанного с PUCCH, согласно информации о конфигурации отношения ассоциации между физическими каналами управления восходящей линии связи (PUCCH) и индексами пулов наборов ресурсов управления; или

[0036] определение индекса первого пула наборов ресурсов управления, связанного с PUCCH, согласно информации о конфигурации отношения ассоциации между PUCCH и индексами наборов опорных сигналов обнаружения сбоя луча.

[0037] В данном решении терминальное устройство может определять индекс первого набора ресурсов управления несколькими способами, что может сделать способы определения индекса первого набора ресурсов управления более гибкими и содержательными.

[0038] Опционально способ дополнительно включает в себя:

[0039] определение того, что луч, соответствующий назначенному набору ресурсов управления, является лучом, соответствующим физическому каналу произвольного доступа PRACH, используемому терминальным устройством.

[0040] В этом решении терминальное устройство может определить, что луч, соответствующий назначенному набору ресурсов управления, является лучом, соответствующим PRACH, что может сделать способы определения луча, соответствующего назначенному набору ресурсов управления, более гибкими и содержательными.

[0041] Опционально способ дополнительно включает в себя:

[0042] передачу второй информации индикации, при этом вторая информация индикации включает в себя идентификатор второго луча;

[0043] определение того, что луч, соответствующий назначенному набору ресурсов управления, является вторым лучом, соответствующим идентификатору второго луча.

[0044] В этом решении терминальное устройство может указать идентификатор второго луча сетевому устройству посредством второй информации индикации и определить, что луч, соответствующий назначенному набору ресурсов управления, является вторым лучом, соответствующим второму идентификатору луча, что может сделать более гибкими и содержательными способы определения луча, соответствующего назначенному набору ресурсов управления.

[0045] Опционально вторая информация индикации включает в себя по меньшей мере одно из:

[0046] идентификатора соты в состоянии сбоя луча;

[0047] идентификатора TRP в состоянии сбоя луча;

[0048] идентификатора второго луча; или

[0049] идентификатора TRP и/или идентификатора соты, связанного с вторым идентификатором луча.

[0050] Опционально идентификатор TRP включает в себя по меньшей мере одно из: идентификационного номера TRP, идентификатора индекса пула наборов ресурсов управления или идентификатора набора опорных сигналов обнаружения сбоя луча.

[0051] Опционально PUCCH включает в себя по меньшей мере одно из:

[0052] PUCCH, выполненный с возможностью передачи запроса планирования;

[0053] PUCCH, выполненный с возможностью передачи запроса планирования восстановления после сбоя луча; или

[0054] PUCCH, выполненный с возможностью передачи запроса без планирования.

[0055] Во втором аспекте варианты осуществления настоящего изобретения предлагают устройство связи, которое имеет часть или все функции терминального устройства в способе, описанном в первом аспекте выше, например, функции устройства связи может иметь функции части или всех вариантов осуществления настоящего изобретения, а также может иметь функции независимой реализации любого из вариантов осуществления настоящего изобретения. Описанные выше функции могут быть реализованы аппаратными средствами или могут быть реализованы путем выполнения соответствующего программного обеспечения на аппаратных средствах. Аппаратное или программное обеспечение включает в себя один или несколько блоков или модулей, соответствующих вышеуказанным функциям.

[0056] В варианте реализации структура устройства связи может включать в себя модуль приемопередатчика и модуль обработки. Модуль обработки выполнен с возможностью поддержки устройства связи для выполнения соответствующих функций в вышеупомянутом способе. Модуль приемопередатчика выполнен с возможностью поддержки связи между устройством связи и другими устройствами. Устройство связи может дополнительно включать в себя модуль хранения, который выполнен с возможностью соединения с модулем приемопередатчика и модулем обработки и для хранения необходимых компьютерных программ и данных устройства связи.

[0057] В качестве примера, модуль обработки может быть процессором, модуль приемопередатчика может быть приемопередатчиком или интерфейсом связи, а модуль хранения может быть памятью.

[0058] Устройство связи, предложенное настоящим изобретением, может определять луч восстановления для PUCCH при обнаружении того, что первая TRP находится в состоянии сбоя луча, а затем выполнять передачу данных посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0059] В третьем аспекте варианты осуществления настоящего изобретения предлагают устройство связи, включающее в себя процессор. Когда процессор вызывает компьютерную программу в памяти, он выполняет способ, описанный в первом аспекте выше.

[0060] В четвертом аспекте варианты осуществления настоящего изобретения предлагают устройство связи. Устройство связи включает в себя процессор и память. В памяти хранится компьютерная программа. Процессор выполняет компьютерную программу, хранящуюся в памяти, так что устройство связи выполняет способ, описанный в первом аспекте выше.

[0061] В пятом аспекте варианты осуществления настоящего изобретения предлагают устройство связи. Устройство включает в себя процессор и схему интерфейса. Схема интерфейса настроена на прием кодовых инструкций и передачу их процессору. Процессор выполнен с возможностью выполнения кодовых инструкций, чтобы заставить устройство выполнить способ, описанный в первом аспекте выше.

[0062] В шестом аспекте варианты осуществления настоящего изобретения предлагают систему для восстановления луча физического канала управления восходящей линии связи. Система включает в себя устройство связи, описанное во втором аспекте, или система включает в себя устройство связи, описанное в третьем аспекте, или система включает в себя устройство связи, описанное в четвертом аспекте, или система включает в себя устройство связи, описанное в четвертом аспект, или система включает в себя устройство связи, описанное е в пятом аспекте

[0063] В седьмом аспекте варианты осуществления настоящего изобретения предлагают машиночитаемый носитель данных, выполненный с возможностью хранения инструкций, используемых вышеупомянутым терминальным устройством. Когда инструкции выполняются, реализуется способ, описанный в первом аспекте выше.

[0064] В восьмом аспекте настоящее изобретение дополнительно предлагает компьютерный программный продукт, включающий в себя компьютерную программу, которая при запуске на компьютере заставляет компьютер выполнять способ, описанный в первом аспекте выше.

[0065] В девятом аспекте настоящее изобретение предлагает систему микросхем, причем система микросхем включает в себя по меньшей мере один процессор и интерфейс, выполненный с возможностью поддержки терминального устройства для реализации функций, задействованных в первом аспекте, например, определения или обработки по меньшей мере одного из данных и информации. В возможной конструкции система микросхем дополнительно включает в себя память, причем память выполнена с возможностью хранения необходимых компьютерных программ и данных терминального устройства. Система микросхем может состоять из микросхем или может включать в себя микросхемы и другие дискретные компоненты.

[0066] В десятом аспекте настоящее изобретение предлагает компьютерную программу, которая при запуске на компьютере заставляет компьютер выполнять способ, описанный в первом аспекте выше.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0067] Чтобы более четко проиллюстрировать технические решения в вариантах осуществления настоящего изобретения или уровне техники, ниже будут описаны чертежи, которые необходимо использовать в вариантах осуществления настоящего изобретения или уровне техники.

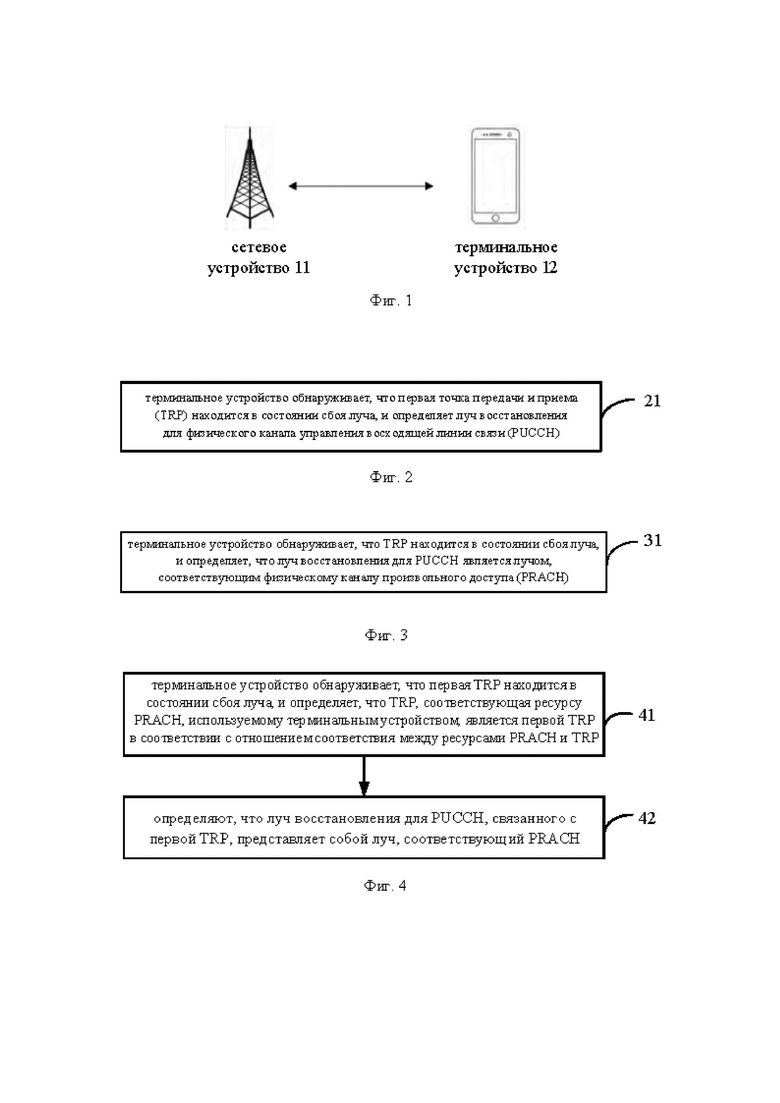

[0068] Фиг. 1 представляет собой структурную схему системы связи, предложенной вариантами осуществления настоящего изобретения.

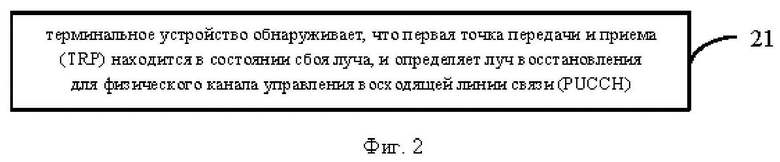

[0069] Фиг. 2 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного вариантом осуществления настоящего изобретения.

[0070] Фиг. 3 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного другим вариантом осуществления настоящего изобретения.

[0071] Фиг. 4 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного еще одним вариантом осуществления настоящего изобретения.

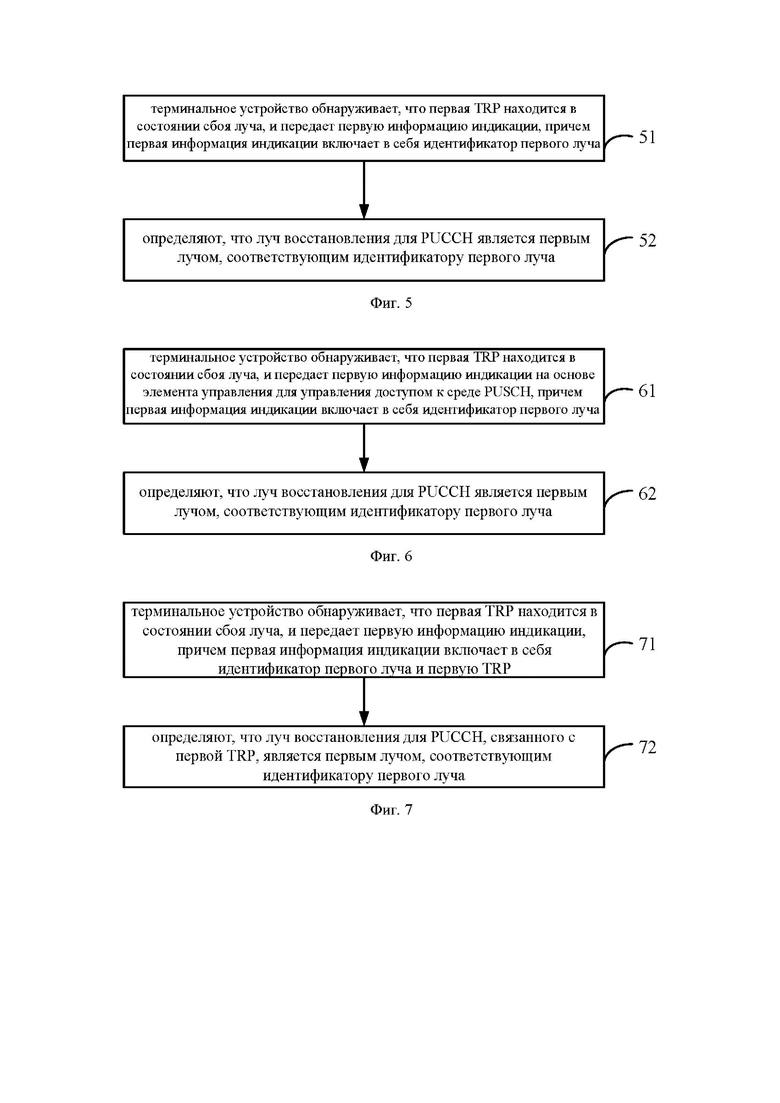

[0072] Фиг. 5 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного еще одним вариантом осуществления настоящего изобретения.

[0073] Фиг. 6 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного еще одним вариантом осуществления настоящего изобретения.

[0074] Фиг. 7 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного еще одним вариантом осуществления настоящего изобретения.

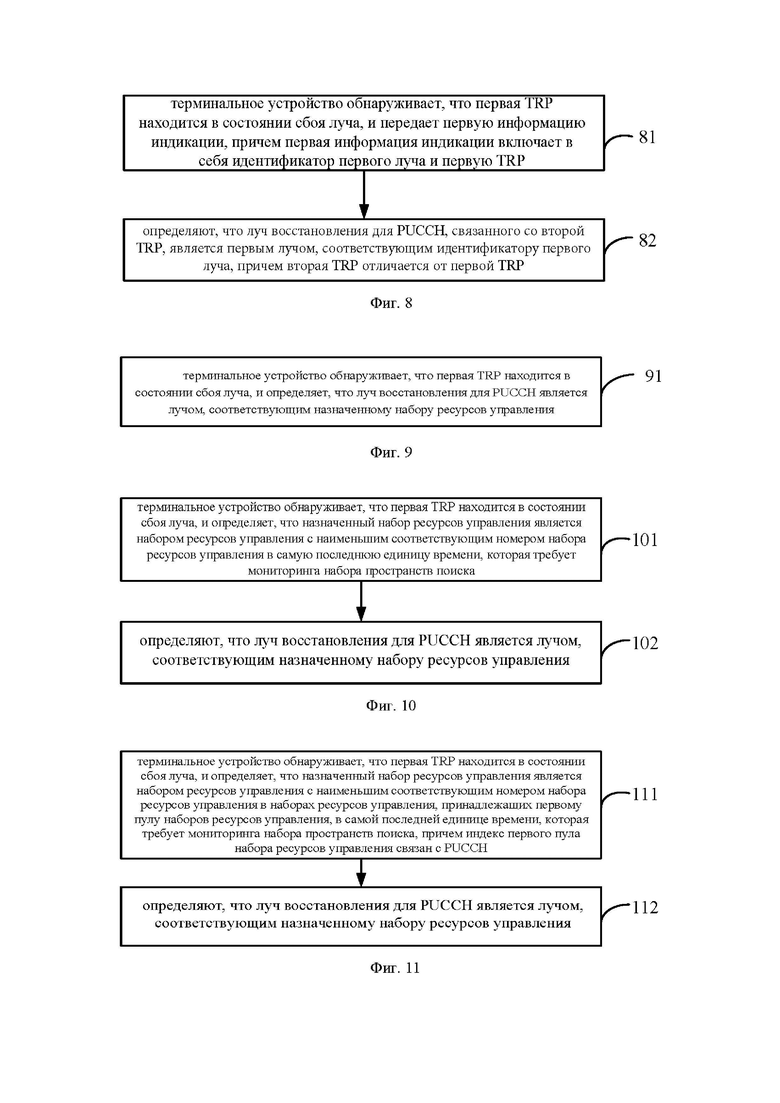

[0075] Фиг. 8 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного еще одним вариантом осуществления настоящего изобретения.

[0076] Фиг. 9 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного еще одним вариантом осуществления настоящего изобретения.

[0077] Фиг. 10 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного еще одним вариантом осуществления настоящего изобретения.

[0078] Фиг. 11 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного еще одним вариантом осуществления настоящего изобретения.

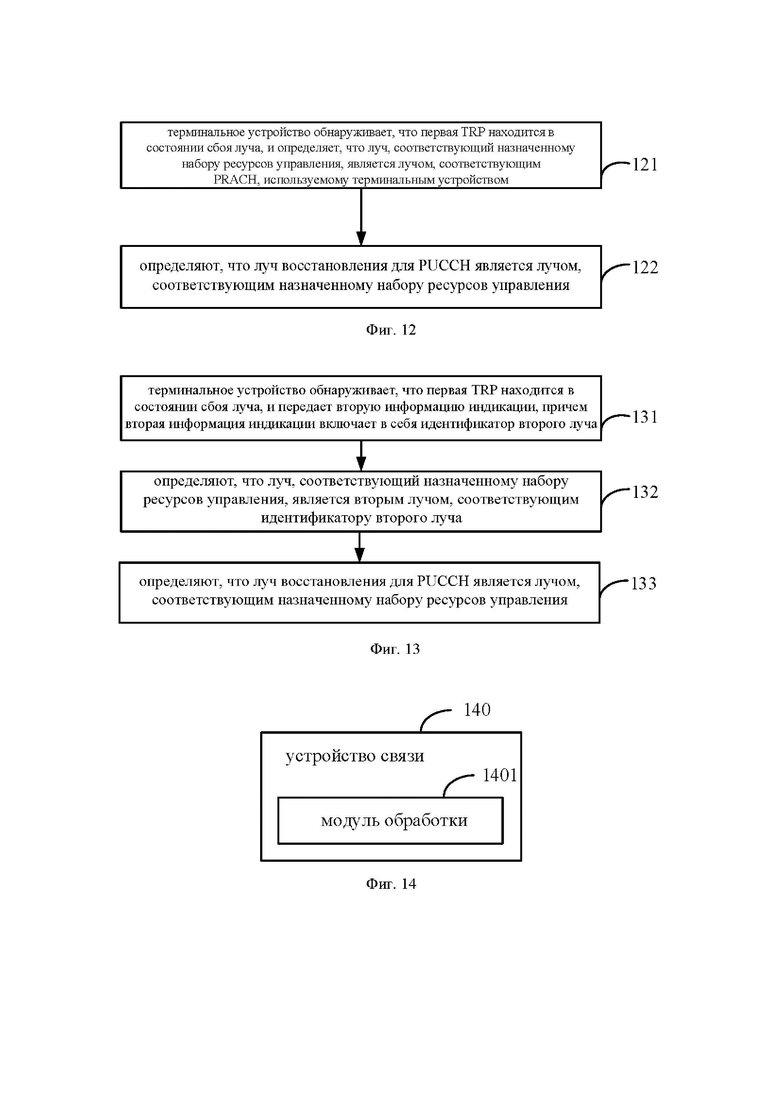

[0079] Фиг. 12 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного еще одним вариантом осуществления настоящего изобретения.

[0080] Фиг. 13 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного еще одним вариантом осуществления настоящего изобретения.

[0081] Фиг. 14 представляет собой структурную схему устройства связи, предложенного вариантом осуществления настоящего изобретения.

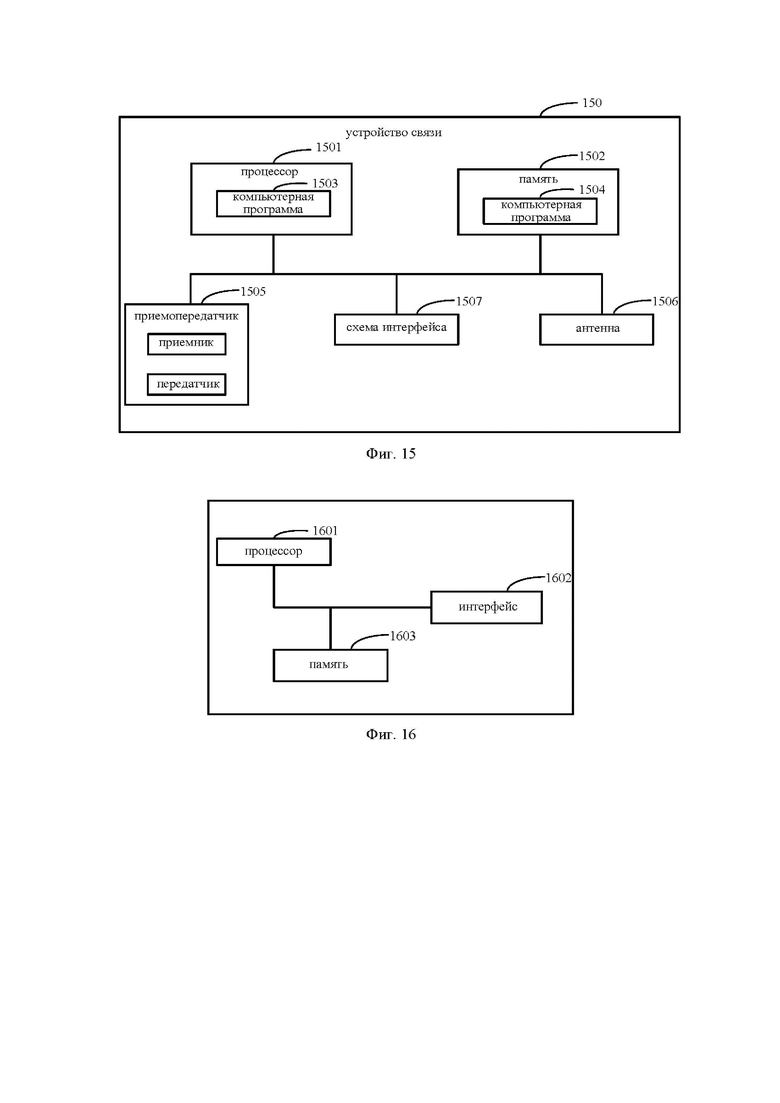

[0082] Фиг. 15 представляет собой структурную схему устройства связи,

предложенного другим вариантом осуществления настоящего изобретения.

[0083] Фиг. 16 представляет собой структурную схему микросхемы, предусмотренной вариантом осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[0084] Для простоты понимания сначала вводятся термины, используемые в настоящем изобретении.

[0085] 1. Физический канал управления восходящей линии связи (Physical uplink control channel, PUCCH).

[0086] PUCCH может использоваться терминальным устройством для передачи информации, связанной с планированием восходящей линии связи, на сетевое устройство, такой как запрос планирования (scheduling request, SR), гибридный запрос автоматического повторения (hybrid automatic repeat request, HARQ) и информация о состоянии канала (channel status information, CSI), и т.д.

[0087] 2. Физический общий канал восходящей линии связи (PUSCH).

[0088] PUSCH, как основной канал передачи данных восходящей линии связи физического уровня, выполнен с возможностью планирования и передачи данных восходящей линии связи, и он может переносить информацию управления, информацию пользовательских услуг и информацию широковещательных услуг и т.д.

[0089] 3. Сбой луча

[0090] Когда качество радиосвязи каждого опорного сигнала в наборе опорных сигналов, сконфигурированном для обнаружения состояния луча TRP, ниже порогового значения, считается, что TRP находится в состоянии сбоя луча.

[0091] Чтобы лучше понять способ восстановления луча физического канала управления восходящей линии связи, раскрытый в вариантах осуществления настоящего изобретения, ниже сначала описывается система связи, к которой применимы варианты осуществления настоящего изобретения.

[0092] Фиг. 1 представляет собой структурную схему системы связи, предусмотренной вариантами осуществления настоящего изобретения. Система связи может включать в себя, помимо прочего, сетевое устройство и терминальное устройство. Количество и форма устройств, показанных на фиг.1, приведены только в качестве примера и не представляют собой ограничения вариантов осуществления настоящего изобретения. В практических приложениях могут быть введены два или более сетевых устройств и два или более терминальных устройств. Система связи, показанная на фиг. 1 включает в себя, например, одно сетевое устройство 11 и одно терминальное устройство 12.

[0093] Необходимо отметить, что технические решения в вариантах осуществления настоящего изобретения применимы к различным системам связи. Например, система долгосрочного развития (long term evolution, LTE), система мобильной связи 5-го поколения (5G), новая система радиосвязи 5G (new radio, NR) или другие будущие новые системы мобильной связи.

[0094] Сетевое устройство 11 в вариантах осуществления изобретения представляет собой объект для передачи или приема сигнала на стороне сети. Например, сетевое устройство 11 может быть усовершенствованным узлом В (evolved NodeB, eNB), точкой приема и передачи (transmission reception point, TRP), узлом В следующего поколения (next generation NodeB, gNB) в системе NR, базовой станцией в других будущих системах мобильной связи или узлом доступа в системе беспроводной связи (wireless fidelity, WiFi). Конкретная технология и конкретная форма устройства, принятая сетевым устройством, не ограничены вариантами осуществления настоящего изобретения. Сетевое устройство, предусмотренное в вариантах осуществления настоящего изобретения, может состоять из центрального блока (central unit, CU) и распределенного блока (distributed unit, DU). CU также может называться блоком управления, а сетевое устройство, такое как уровень протокола базовой станции, может быть разделено с использованием структуры CU-DU, функции части уровня протокола размещены в CU для централизованного управления, а функции оставшейся части или всего уровня протокола распределены в DU, и DU централизованно управляется CU.

[0095] Терминальное устройство 12 в вариантах осуществления изобретения представляет собой объект для приема или передачи сигнала на стороне пользователя, например, мобильный телефон. Терминальное устройство может называться терминалом, пользовательским оборудованием (user equipment, UE), мобильной станцией (mobile station, MS), мобильным терминалом (mobile terminal, MT) и т.д. Терминальным устройством может быть автомобиль с функцией связи, интеллектуальный автомобиль, мобильный телефон, носимое устройство, планшетный компьютер (Pad), компьютер с функцией беспроводного приема, терминальное устройство виртуальной реальности (virtual reality, VR), терминальное устройство дополненной реальности (augmented reality, AR), беспроводное терминальное устройство в промышленном управлении, беспроводное терминальное устройство в беспилотном вождении, беспроводное терминальное устройство в удаленной медицинской хирургии, беспроводное терминальное устройство в интеллектуальной сети, беспроводное терминальное устройство в транспортной безопасности, беспроводное терминальное устройство в «умном доме» и т.д. Конкретная технология и конкретная форма устройства, принятая терминальным устройством, не ограничивается вариантами осуществления настоящего изобретения.

[0096] Понятно, что система связи, описанная в вариантах осуществления настоящего изобретения, предназначена для более четкого объяснения технических решений вариантов осуществления настоящего изобретения и не представляет собой ограничение технических решений, обеспечиваемых вариантами осуществления настоящего изобретения. Специалистам в данной области техники известно, что с развитием системной архитектуры и появлением нового бизнес-сценария технические решения, предложенные в вариантах осуществления настоящего изобретения, в равной степени применяются к аналогичным техническим проблемам.

[0097] Способ восстановления луча физического канала управления восходящей линии связи и его устройство, предложенные настоящим изобретением, будут подробно описаны ниже со ссылкой на прилагаемые чертежи.

[0098] Фиг. 2 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного вариантом осуществления настоящего изобретения. Способ осуществляется терминальным устройством. Как показано на фиг. 2, способ может включать в себя, помимо прочего, следующие этапы.

[0099] На этапе 21 терминальное устройство обнаруживает, что первая точка передачи и приема находится в состоянии сбоя луча, и определяет луч восстановления для физического канала управления восходящей линии связи.

[0100] Как правило, в NR, поскольку высокочастотные каналы быстро затухают, необходимо использовать передачу и прием на основе луча, чтобы гарантировать покрытие. В NR, поскольку канал управления также использует передачу и прием на основе луча, когда терминальное устройство перемещается или направление антенны вращается, терминальное устройство может испытывать сбой луча. Когда TRP, которая предоставляет услуги связи для терминала, находится в состоянии сбоя луча, она может быть не в состоянии выполнять нормальную связь, тем самым влияя на передачу данных.

[0101] В варианте осуществления настоящего изобретения, когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, оно может определить луч восстановления для PUCCH, а затем осуществлять связь с сетевым устройством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу сообщений может быть максимально уменьшено, а качество и эффективность передачи данных могут быть улучшены.

[0102] Понятно, что луч в каждом варианте осуществления настоящего изобретения может представлять собой квазисовместное размещение (quasi co-location, QCL) типа D в идентификаторе (identity, ID) состояния индикации конфигурации передачи (transmission configuration indication, TCI), информацией о пространственном отношении, фильтром пространственного домена (фильтром пространственной области), пространственной настройкой или параметром пространственного приема и т.д., которые не ограничены настоящим изобретением.

[0103] Опционально PUCCH может включать в себя по меньшей мере одно из: PUCCH, выполненный с возможностью передачи запроса планирования; PUCCH, выполненный с возможностью передачи запроса планирования восстановления после сбоя луча (beam failure recovery, BFR); и PUCCH, выполненный с возможностью передачи запроса без планирования.

[0104] Запрос без планирования может представлять собой обратную связь подтверждения гибридного автоматического запроса на повторение (hybrid automatic repeat request acknowledgment, HARQ ACK) или обратную связь CSI и т.д., что не ограничено настоящим изобретением.

[0105] Можно понять, что цели PUCCH различны, поэтому, когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, определенный луч восстановления для PUCCH может быть тем же или другим, что не является ограничением в настоящем изобретении.

[0106] При реализации варианта осуществления настоящего изобретения, когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, оно может определить луч восстановления для PUCCH, а затем выполнить передачу данных посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных может быть максимально уменьшено, а качество и эффективность передачи данных могут быть улучшены.

[0107] Фиг. 3 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного вариантом осуществления настоящего изобретения. Способ осуществляется терминальным устройством. Как показано на фиг. 3, способ может включать, помимо прочего, следующие этапы.

[0108] На этапе 31 терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, и определяет, что луч восстановления для PUCCH является лучом, соответствующим физическому каналу произвольного доступа PRACH.

[0109] Например, когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, нормальная связь может не выполняться в это время, тем самым влияя на передачу данных. Затем терминальное устройство может использовать процесс произвольного доступа для восстановления луча. Если луч, используемый терминальным устройством для физического канала произвольного доступа (PRACH), является лучом #1, можно определить, что луч восстановления для PUCCH соответствует лучу #1, соответствующему RPACH, и затем установление связи с сетевым устройством выполняется посредством луча #1, чтобы минимизировать влияние на передачу данных.

[0110] Следует отметить, что приведенный выше пример является лишь иллюстрацией и не может использоваться в качестве ограничения луча, соответствующего PRACH, и способа определения луча восстановления для PUCCH в варианте осуществления настоящего изобретения.

[0111] При реализации варианта осуществления настоящего изобретения, когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, оно может определить, что луч восстановления PUCCH является лучом, соответствующим PRACH, и затем выполнить передачу данных посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных может быть максимально уменьшено, а качество и эффективность передачи данных могут быть улучшены.

[0112] Фиг. 4 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного вариантом осуществления настоящего изобретения. Способ осуществляется терминальным устройством. Как показано на фигуре 4, способ может включать в себя, помимо прочего, следующие этапы.

[0113] На этапе 41 терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, и определяет, что TRP, соответствующая ресурсу PRACH, используемому терминальным устройством, является первой TRP в соответствии с отношением соответствия между ресурсами PRACH и TRP.

[0114] Ресурс PRACH включает в себя преамбулу или событие канала произвольного доступа (random access channel occasion, RO), и каждое RO может включать в себя блок частотно-временных ресурсов. Кроме того, преамбула обычно может включать в себя циклический префикс (cyclic prefix, CP) и последовательность и т.д., что не ограничено настоящим изобретением.

[0115] Понятно, что разные каналы PRACH могут соответствовать разным преамбулам, что не ограничивается настоящим изобретением.

[0116] Опционально отношение соответствия между преамбулами PRACH и TRP может быть предусмотрено в протоколе или сконфигурировано сетевым устройством.

[0117] Например, протокол предусматривает, что преамбула #1 PRACH соответствует TRP #1, преамбула #2 PRACH соответствует TRP #2, а преамбула #3 PRACH соответствует TRP #3. В случае, если терминальное устройство использует преамбулу #2 PRACH при выполнении произвольного доступа, можно определить, что преамбула #2 PRACH соответствует TRP #2, путем поиска отношения соответствия, так что TRP #2 может быть определена как первая TRP.

[0118] Опционально отношение соответствия между RO и TRP для PRACH может быть предусмотрена в протоколе или сконфигурирована сетевым устройством.

[0119] Например, протокол предусматривает, что RO#l PRACH соответствует TRP#1, RO#2 PRACH соответствует TRP#2, a RO#3 PRACH соответствует TRP#3. Если терминальное устройство использует RO#2 PRACH при выполнении произвольного доступа, можно определить, что RO#2 PRACH соответствует TRP#2, посредством поиска отношения соответствия, так что TRP#2 может быть определен как первая TRP.

[0120] Следует отметить, что приведенные выше примеры являются лишь иллюстрацией и не могут использоваться в качестве ограничения на отношение соответствия между ресурсами PRACH и TRP, способ определения первой TRP и т.п. в вариантах осуществления настоящего изобретения.

[0121] На этапе 42 определяют, что луч восстановления для PUCCH, связанного с первой TRP, является лучом, соответствующим PRACH.

[0122] Отношения ассоциации между PUCCH и первой TRP могут быть предусмотрены в протоколе или сконфигурированы сетевым устройством, что не ограничено настоящим изобретением.

[0123] Например, когда PRACH соответствует лучу #1, может быть определено, что луч восстановления для PUCCH, связанного с первой TRP, является лучом #1, и передача данных с сетевым устройством выполняется посредством луча #1, чтобы свести к минимуму влияние на передачу данных.

[0124] Следует отметить, что приведенный выше пример является лишь иллюстрацией и не может использоваться в качестве ограничения луча, соответствующего PRACH, и способа определения луча восстановления для PUCCH в вариантах осуществления настоящего изобретения.

[0125] При реализации варианта осуществления настоящего изобретения, когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, оно может определить, что TRP, соответствующее ресурсу PRACH, используемому терминальным устройством, является первой TRP в соответствии с отношением соответствия между ресурсами PRACH и TRP. Затем оно может определить, что луч восстановления для PUCCH, связанного с первой TRP, и является лучом, соответствующим PRACH, и передача данных выполняется посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных может быть максимально уменьшено, а качество и эффективность передачи данных могут быть улучшены.

[0126] Фиг. 5 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного вариантом осуществления настоящего изобретения. Способ осуществляется терминальным устройством. Как показано на фиг. 5, способ может включать в себя, помимо прочего, следующие этапы.

[0127] На этапе 51 терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, и передает первую информацию индикации, в которой первая информация индикации включает в себя идентификатор первого луча.

[0128] Стиль идентификации или форма представления первого луча могут быть предварительно заданы, например, это может быть идентификатор опорного сигнала: 1, #1 и т.д., что не ограничено в настоящем изобретении.

[0129] На этапе 52 определяют, что луч восстановления для PUCCH является первым лучом, соответствующим идентификатору первого луча.

[0130] Опционально отношение соответствия между идентификатором первого луча и первым лучом может быть предусмотрено в протоколе или сконфигурировано сетевым устройством.

[0131] Например, протокол предусматривает, что идентификатор #1 первого луча соответствует первому лучу #1; идентификатор #2 первого луча соответствует первому лучу #2 и так далее. Когда идентификатор первого луча, введенный в первую информацию индикации, равен #2, терминальное устройство может определить, что луч восстановления для PUCCH является первым лучом #2 в соответствии с отношением соответствия между идентификатором первого луча и первым лучом, а затем выполнять передачу данных с сетевым устройством посредством первого луча #2, тем самым сводя к минимуму влияние на передачу данных и улучшая качество и эффективность передачи данных.

[0132] При реализации варианта осуществления настоящего изобретения, когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, оно может передать первую информацию индикации, а затем определить, что луч восстановления для PUCCH является первым лучом, соответствующим идентификатору первого луча, введенному в первую информацию индикации, и выполнять передачу данных посредством определенного луча восстановления для PUCCH, тем самым минимизируя влияние на передачу данных и улучшая качество и эффективность передачи данных.

[0133] Фиг. 6 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного вариантом осуществления настоящего изобретения. Способ осуществляется терминальным устройством. Как показано на фигуре 6, способ может включать в себя, помимо прочего, следующие этапы.

[0134] На этапе 61 терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, и передает первую информацию индикации на основе элемента управления для управления доступом к среде передачи PUSCH, причем первая информация индикации включает в себя идентификатор первого луча.

[0135] Управление доступом к среде (MAC) представляет собой физическую среду, главным образом отвечающую за управление и соединение физического уровня.

[0136] Опционально протокол предусматривает или сетевое устройство может сконфигурировать, что конкретный бит (бит) добавляется в PUSCH MAC элемент управления (СЕ), и идентификатор первого луча представляется посредством значения добавленного бита. Следовательно, после приема PUSCH MAC СЕ, переданного терминальным устройством, сетевое устройство может получить идентификатор первого луча и т.п.в соответствии с протоколом и значением конкретного бита.

[0137] Например, протокол предусматривает, что к MAC СЕ добавляются 4 бита, и когда значение 4 битов равно 0001, оно представляет идентификатор первого луча как #1; когда его значение равно 0010, оно представляет идентификатор первого луча как: #2; когда его значение равно 0011, соответствующий идентификатор первого луча равен: #3 и так далее. Следовательно, сетевое устройство может получить идентификатор первого луча и т.п. в соответствии с принятой индикацией MAC СЕ, что не ограничено настоящим изобретением.

[0138] В варианте осуществления настоящего изобретения терминальное устройство может передавать первую информацию индикации сетевому устройству через MAC СЕ, так что сетевое устройство может получить идентификатор первого луча, так что терминальное устройство и сетевое устройство могут поддерживать одно и тоже понимание первого луча, тем самым обеспечивая гарантию нормального хода передачи данных.

[0139] На этапе 62 определяют, что луч восстановления для PUCCH является первым лучом, соответствующим идентификатору первого луча.

[0140] Следует отметить, что для конкретного содержания и реализации этапа 62 можно сделать ссылку на описания других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[0141] При реализации варианта осуществления настоящего изобретения, когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, оно может передать первую информацию индикации на основе PUSCH MAC СЕ, определить, что луч восстановления для PUCCH является первым лучом, соответствующим идентификатору первого луча, введенному в первую информацию индикации, а затем выполнить передачу данных посредством определенного луча восстановления для PUCCH, тем самым минимизируя влияние на передачу данных и улучшая качество и эффективность передачи данных.

[0142] Фиг. 7 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного вариантом осуществления настоящего изобретения. Способ осуществляется терминальным устройством. Как показано на фиг. 7, способ может включать в себя, помимо прочего, следующие этапы.

[0143] На этапе 71 терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, и передает первую информацию индикации, в которой первая информация индикации включает в себя идентификатор первого луча и первую TRP.

[0144] Можно понять, что в варианте осуществления настоящего изобретения терминальное устройство может также указывать первую TRP сетевому устройству посредством первой информации индикации, так что сетевое устройство может получить то, что первая TRP находится в состояние сбоя луча, и они могут поддерживать согласованное понимание, тем самым обеспечивая гарантию нормального хода передачи данных.

[0145] Следует отметить, что для конкретного содержания и реализации этапа 71 можно сделать ссылку на описания других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[0146] На этапе 72 определяют, что луч восстановления для PUCCH, связанного с первой TRP, является первым лучом, соответствующим идентификатору первого луча.

[0147] В варианте осуществления настоящего изобретения может существовать отношение ассоциации между TRP и PUCCH. Следовательно, когда первая TRP находится в состоянии сбоя луча, можно определить, что луч восстановления для PUCCH, связанного с первой TRP, является первым лучом, соответствующим идентификатору первого луча, и затем выполняется связь с сетевым устройством посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных сведено к минимуму, а качество и эффективность передачи данных гарантированы.

[0148] Например, протокол предусматривает, что идентификатор #1 первого луча соответствует первому лучу #1; идентификатор #2 первого луча соответствует первому лучу #2 и так далее. Когда идентификатор первого луча, введенный в первую информацию индикации, равен #2, терминальное устройство может определить, что луч восстановления для PUCCH, связанного с первой TRP, является первым лучом #2 в соответствии с отношением соответствия между идентификатором первого луча и первым лучом, затем терминальное устройство может взаимодействовать с сетевым устройством посредством первого луча #2.

[0149] В качестве альтернативы, PUSCH MAC СЕ указывает, что первая TRP находится в состоянии сбоя луча, а идентификатор первого луча первой TRP равен #1, так что можно определить, что луч восстановления для PUCCH, связанного с первой TRP, - это первый луч #1.

[0150] Опционально также может существовать вторая TRP, отличающаяся от первой TRP, так что, когда вторая TRP находится в состоянии сбоя луча, PUCCH, связанный с первой TRP, может использоваться для передачи запроса планирования восстановления после сбоя луча второй TRP, чтобы сетевое устройство могло быть своевременно проинформировано о ситуации, обеспечивая тем самым гарантию нормального хода передачи данных.

[0151] Можно понять, что в этом случае взаимосвязь между PUCCH и TRP следующая: PUCCH #i связан с TRP #i, а луч для PUCCH #i указывает на TRP #i, поэтому, когда TRP #i находится в состоянии сбоя луча, терминальное устройство может использовать любую другую TRP, например PUCCH, связанный с TRP#j, для передачи данных, причем i отличается от j. Настоящее изобретение не ограничивается этим.

[0152] При реализации варианта осуществления настоящего изобретения терминальное устройство может передавать первую информацию индикации при обнаружении того, что первая TRP находится в состоянии сбоя луча, и определять, что луч восстановления для PUCCH, связанного с первой TRP, является первым лучом, соответствующим идентификатору первого луча, введенному в первую информацию индикации, а затем передача данных может быть выполнена посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0153] Фиг. 8 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного вариантом осуществления настоящего изобретения. Способ осуществляется терминальным устройством. Как показано на фиг. 8, способ может включать в себя, помимо прочего, следующие этапы.

[0154] На этапе 81 терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, и передает первую информацию индикации, в которой первая информация индикации включает в себя идентификатор первого луча и первую TRP.

[0155] Следует отметить, что для конкретного содержания и реализации этапа 81 можно сделать ссылку на описания других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[0156] На этапе 82 определяют, что луч восстановления для PUCCH, связанного со второй TRP, представляет собой первый луч, соответствующий идентификатору первого луча, причем вторая TRP отличается от первой TRP.

[0157] Например, PUSCH MAC СЕ указывает, что: первая TRP#1 находится в состоянии сбоя луча, а идентификатор первого луча первого TRP#1 равен #1, тогда можно определить, что луч восстановления для PUCCH, связанного с TRP#2, является первым лучом #1.

[0158] Опционально в варианте осуществления настоящего изобретения также может быть вторая TRP, отличающаяся от первой TRP, так что, когда вторая TRP находится в состоянии сбоя луча, PUCCH, связанный со второй TRP, может использоваться для передачи запроса планирования восстановления после сбоя луча, чтобы сетевое устройство могло вовремя получить информацию о ситуации, тем самым обеспечивая гарантию нормального хода передачи данных.

[0159] Можно понять, что в этом случае взаимосвязь между PUCCH и TRP следующая: PUCCH#i связан с TRP#i, и луч для PUCCH#i указывает на TRP#j; таким образом, когда TRP#i находится в состоянии сбоя луча, терминальное устройство может использовать PUCCH, связанный с TRP#i. Однако, поскольку PUCCH#i, связанный с TRP#i, указывает на TRP#j, когда TRP#j находится в состоянии сбоя луча, необходимо обновить луч для PUCCH#i из TRP#i, причем i отличается от j. Настоящее изобретение не ограничивается этим.

[0160] При реализации варианта осуществления настоящего изобретения терминальное устройство может передавать первую информацию индикации при обнаружении того, что первая TRP находится в состоянии сбоя луча, и определять, что луч восстановления для PUCCH, связанного со второй TRP, является первым лучом, соответствующим идентификатору первого луча, введенному в первую информацию индикации, а затем передача данных может быть выполнена посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0161] Фиг. 9 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного вариантом осуществления настоящего изобретения. Способ осуществляется терминальным устройством. Как показано на фиг. 9, способ может включать в себя, помимо прочего, следующие этапы.

[0162] На этапе 91 терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, и определяет, что луч восстановления для PUCCH является лучом, соответствующим назначенному набору ресурсов управления.

[0163] Может существовать один или несколько наборов ресурсов управления (control resource set, CORESET), и назначенный набор ресурсов управления может быть любым из них, что не ограничено в этом изобретении.

[0164] Например, терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, и назначенным набором ресурсов управления является CORESET#1. В случае, если он соответствует лучу #2, терминальное устройство может определить, что луч восстановления для PUCCH является лучом #2, и выполнить передачу данных с сетевым устройством посредством луча #2. Следовательно, влияние на передачу данных может быть минимизировано, а качество и эффективность передачи данных могут быть улучшены.

[0165] При реализации варианта осуществления настоящего изобретения, когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, оно может определить, что луч восстановления для PUCCH является лучом, соответствующим назначенному набору ресурсов управления, и затем выполнить передачу данных через определенный луч восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0166] Фиг. 10 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного вариантом осуществления настоящего изобретения. Способ осуществляется терминальным устройством. Как показано на фиг.10, способ может включать в себя, помимо прочего, следующие этапы.

[0167] На этапе 101 терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, и определяет, что назначенный набор ресурсов управления является набором ресурсов управления с наименьшим соответствующим номером набора ресурсов управления в самой последней единице времени, которая требует мониторинга набора пространств поиска.

[0168] Единицей времени может быть слот, мини-слот и т.д., что не ограничено настоящим изобретением.

[0169] Кроме того, может существовать один или несколько наборов пространств поиска (наборов SS, search space set), и каждый набор SS может иметь одно или несколько пространств поиска, что не ограничено в этом изобретении.

[0170] Следует понимать, что один набор SS может соответствовать одному CORESET, а один CORESET может соответствовать одному или нескольким наборам SS.

[0171] Кроме того, стиль или форма представления номера набора ресурсов управления могут быть заранее определены, например, это может быть CORESET 1, CORESET#1 и т.д., что не ограничено в настоящем изобретении.

[0172] Например, единицей времени является слот, и в последнем слоте может быть один CORESET, которому необходимо контролировать набор SS, тогда CORESET является назначенным набором ресурсов управления.

[0173] Альтернативно, в последнем слоте может быть несколько CORESET, которым необходимо контролировать набор SS, и тогда можно определить, что назначенный набор ресурсов управления является CORESET с наименьшим номером среди них, путем сравнения номера каждого CORESET.

[0174] Следует отметить, что приведенный выше пример является лишь иллюстрацией и не может использоваться в качестве ограничения количества CORESET в вариантах осуществления настоящего изобретения.

[0175] На этапе 102 определяют, что луч восстановления для PUCCH является лучом, соответствующим назначенному набору ресурсов управления.

[0176] Следует отметить, что для конкретного содержания и реализации этапа 102 можно сделать ссылку на описания других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[0177] При реализации варианта осуществления настоящего изобретения, когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, оно может определить, что назначенный набор ресурсов управления является набором ресурсов управления с наименьшим соответствующим номером набора ресурсов управления в самой последней единице времени, которая требует мониторинга набора пространств поиска, затем оно определяет, что луч восстановления для PUCCH является лучом, соответствующим назначенному набору ресурсов управления, и выполняет передачу данных посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0178] Фиг. 11 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного вариантом осуществления настоящего изобретения. Способ осуществляется терминальным устройством. Как показано на фиг.11, способ может включать в себя, помимо прочего, следующие этапы.

[0179] На этапе 111 терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, и определяет, что назначенный набор ресурсов управления является набором ресурсов управления с наименьшим соответствующим номером набора ресурсов управления в наборах ресурсов управления, принадлежащих первому пулу наборов ресурсов управления в самую последнюю единицу времени, которая требует мониторинга набора пространств поиска, причем индекс первого пула наборов ресурсов управления связан с PUCCH.

[0180] Единицей времени может быть слот, мини-слот и т.д., что не ограничено настоящим изобретением.

[0181] Кроме того, может быть один CORESET или несколько CORESET в первом пуле наборов ресурсов управления (пул CORESET), который не ограничен в этом изобретении.

[0182] Например, единицей времени является слот, a CORESET, соответствующие слоту, которая требует мониторинга набора пространств, - это CORESET#1, CORESET#2, CORESET#3, CORESET#4, CORESET#5 и CORESET относятся к первым пулам наборов ресурсов управления: CORESET#2, CORESET#4 и CORESET#5. Когда CORESET#2 является CORESET с наименьшим номером в первом пуле наборов ресурсов управления, тогда можно определить, что назначенный CORESET - это CORESET#2.

[0183] Следует отметить, что приведенный выше пример приведен только для иллюстрации и не может использоваться в качестве ограничения единицы времени, первого пула CORESET и т.д. в вариантах осуществления настоящего изобретения.

[0184] Опционально индекс первого пула наборов ресурсов управления, связанный с PUCCH, может быть определен согласно информации о конфигурации отношения ассоциации между PUCCH и индексами пула наборов ресурсов управления (индексы пула CORESET).

[0185] Понятно, что информация о конфигурации отношения ассоциации между PUCCH и индексами пула CORESET может быть предусмотрена протоколом или сконфигурирована сетевым устройством, что не ограничено настоящим изобретением. [0186] Например, протокол предусматривает, что индекс пула CORESET, соответствующий PUCCH, выполненного с возможностью отправки запроса планирования, равен индексу #1 пула CORESET, а индекс пула CORESET, соответствующий PUCCH, выполненного с возможностью отправки запроса без планирования, равен индексу #2 пула CORESET. В случае, если PUCCH, соответствующий текущей первой TRP, является PUCCH, выполненным с возможностью отправки запроса планирования, может быть определено, что первый индекс пула CORESET, связанный с PUCCH, представляет собой индекс #1 пула CORESET.

[0187] Следует отметить, что приведенный выше пример является лишь иллюстрацией и не может использоваться в качестве ограничения индекса пула CORESET и его отношения ассоциации с PUCCH в вариантах осуществления настоящего изобретения.

[0188] Опционально первый ресурс управления, связанный с PUCCH, также может быть определен согласно информации о конфигурации отношения ассоциации между PUCCH и установленными индексами опорного сигнала обнаружения сбоя луча (beam failure detection reference signal, BFD RS).

[0189] Понятно, что также может существовать отношение соответствия между индексами набора BFD RS и индексами пула CORESET. Информация о конфигурации отношения ассоциации между PUCCH и индексами набора BFD RS и/или отношения соответствия между индексами набора BFD RS и индексами пула CORESET может быть предусмотрена в протоколе или также может быть сконфигурирована сетевым устройством, что не ограничено настоящим изобретением.

[0190] Например, протокол предусматривает, что: индекс набора BFD RS, соответствующий PUCCH, выполненному с возможностью передачи запроса планирования, представляет собой индекс #1 набора BFD RS; индекс набора BFD RS, соответствующий PUCCH, выполненному с возможностью передачи запроса планирования BFR, представляет собой индекс #2 набора BFD RS; и индекс #1 набора BFD RS соответствует индексу #1 пула CORESET, а индекс #2 набора BFD RS соответствует индексу #2 пула CORESET. Когда PUCCH является PUCCH, выполненным с возможностью передачи запроса планирования, может быть определено, что первый индекс пула CORESET, связанный с PUCCH, является индексом #1 пула CORESET.

[0191] Следует отметить, что приведенный выше пример приведен только для иллюстрации и не может использоваться в качестве ограничения индекса пула CORESET, индекса набора BFD RS и отношения ассоциации с PUCCH в вариантах осуществления настоящего изобретения.

[0192] На этапе 112 определяют, что луч восстановления для PUCCH является лучом, соответствующим назначенному набору ресурсов управления.

[0193] Следует отметить, что для конкретного содержания и реализации этапа 112 можно сделать ссылку на описания других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[0194] При реализации варианта осуществления настоящего изобретения, когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, оно может определить, что назначенный набор ресурсов управления является набором ресурсов управления с наименьшим соответствующим номером набора ресурсов управления в наборах ресурсов управления, принадлежащих первому пулу наборов ресурсов управления, в самую последнюю единицу времени, которая требует мониторинга набора пространств поиска, и определять, что луч восстановления для PUCCH является лучом, соответствующим назначенному набору ресурсов управления, и затем передача данных может быть выполнена посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0195] Фиг. 12 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предусмотренного вариантом осуществления настоящего изобретения. Способ осуществляется терминальным устройством. Как показано на фигуре 12, способ может включать в себя, помимо прочего, следующие этапы.

[0196] На этапе 121 терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, и определяет, что луч, соответствующий назначенному набору ресурсов управления, является лучом, соответствующим PRACH, используемому терминальным устройством.

[0197] Например, когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, нормальная связь может не выполняться в это время, тем самым влияя на передачу данных. Затем терминальное устройство может использовать процесс произвольного доступа для выполнения восстановления луча. Если луч, используемый терминальным устройством для PRACH, является лучом #1, можно определить, что луч, соответствующий назначенному CORESET, является лучом #1.

[0198] Следует отметить, что приведенный выше пример является лишь иллюстрацией и не может использоваться в качестве ограничения луча, соответствующего PRACH, и способа определения луча восстановления для PUCCH в вариантах осуществления настоящего изобретения.

[0199] Следует отметить, что назначенный набор ресурсов управления может быть предусмотрен в соответствии с протоколом или может быть определен сетевым устройством, или также может быть определен посредством других вариантов осуществления настоящего изобретения, что не ограничено в настоящем изобретении.

[0200] На этапе 122 определяют, что луч восстановления для PUCCH является лучом, соответствующим назначенному набору ресурсов управления.

[0201] Следует отметить, что для конкретного содержания и реализации этапа 122 можно сделать ссылку на описания других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[0202] При реализации варианта осуществления настоящего изобретения, когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, оно может определить, что луч, соответствующий назначенному набору ресурсов управления, является лучом, соответствующим PRACH, который используется терминальным устройством, и определить, что луч восстановления для PUCCH является лучом, соответствующим назначенному набору ресурсов управления, и затем передача данных может быть выполнена посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0203] Фиг. 13 представляет собой схематическую блок-схему способа восстановления луча физического канала управления восходящей линии связи, предложенного вариантом осуществления настоящего изобретения. Способ осуществляется терминальным устройством. Как показано на фигуре 13, способ может включать в себя, помимо прочего, следующие этапы.

[0204] На этапе 131 терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, и передает вторую информацию индикации, в которой вторая информация индикации включает в себя идентификатор второго луча.

[0205] Стиль идентификации или форма представления второго луча могут быть заданы заранее, например, это может быть идентификатор опорного сигнала: 1, #1, А и т.д., что не ограничено в настоящем изобретении.

[0206] В варианте осуществления настоящего изобретения терминальное устройство может указывать идентификатор второго луча сетевому устройству посредством второй информации индикации, так что терминальное устройство и сетевое устройство могут поддерживать одинаковое понимание второго луча, таким образом обеспечивая гарантию нормальной передачи данных.

[0207] Опционально вторая информация индикации может включать в себя по меньшей мере одно из: идентификатора соты в состоянии сбоя луча; идентификатора TRP в состоянии сбоя луча; идентификатора второго луча; или идентификатора TRP и/или идентификатора соты, связанного с идентификатором второго луча.

[0208] Опционально отношение ассоциации между идентификатором второго луча, идентификатором TRP и идентификатором соты может быть предусмотрено в протоколе или сконфигурировано сетевым устройством, что не ограничено настоящим изобретением.

[0209] Опционально идентификатор TRP может включать в себя по меньшей мере одно из: номера идентификатора TRP, идентификатора индекса пула наборов ресурсов управления и идентификатора набора опорных сигналов обнаружения сбоя луча.

[0210] Стиль или форма представления идентификатора TRP могут быть заданы заранее, например, это может быть: 1, #2 и т.д., что не ограничено настоящим изобретением.

[0211] Например, вторая информация индикации указывает сетевому устройству, что: TRP в состоянии сбоя луча идентифицируется как TRP #1, а идентификатор второго луча равен #1. Затем, после приема второй информации индикации, сетевое устройство может знать, что TRP #1 находится в состоянии сбоя луча и что идентификатор второго луча равен #1. Следовательно, терминальное устройство и сетевое устройство могут поддерживать одинаковое понимание TRP в состоянии сбоя луча и второго луча, тем самым обеспечивая гарантию нормальной передачи данных.

[0212] Альтернативно, вторая информация индикации указывает, что: идентификатор второго луча равен #2, и идентификатор TRP, связанный с ним, представляет собой TRP#2, а идентификатор соты, связанный с ним, представляет собой соту #1. Затем, после приема второй информации индикации, сетевое устройство может знать, что идентификатор второго луча равен #2 и что TRP #2 и сота #1 связаны с ним. Следовательно, терминальное устройство и сетевое устройство могут сохранять согласованность в отношении второго луча и идентификатора TRP и/или идентификатора соты, связанного со вторым лучом, таким образом обеспечивая гарантию нормальной передачи данных.

[0213] Следует отметить, что приведенный выше пример является лишь иллюстрацией и не может использоваться в качестве ограничения содержания, указываемого второй информацией индикации в вариантах осуществления настоящего изобретения.

[0214] Опционально терминальное устройство может также передавать вторую информацию индикации на основе PUSCH MAC СЕ, в которой вторая информация индикации включает в себя идентификатор второго луча.

[0215] Например, может быть предусмотрено в протоколе или сконфигурировано сетевым устройством, что: конкретный бит добавляется к PUSCH MAC СЕ, и значение добавленного бита конфигурируется для представления идентификатора второго луча. Следовательно, после приема PUSCH MAC СЕ, переданного терминальным устройством, сетевое устройство может получить идентификатор второго луча и т.п.в соответствии с протоколом и значением конкретного бита, что не ограничено в настоящем изобретении.

[0216] На этапе 132 определяют, что луч, соответствующий назначенному набору ресурсов управления, является вторым лучом, соответствующим второму идентификатору луча.

[0217] Опционально отношение соответствия между идентификатором второго луча и вторым лучом может быть предусмотрено в протоколе или сконфигурировано сетевым устройством.

[0218] Например, протокол предусматривает, что идентификатор #1 второго луча соответствует второму лучу #1, идентификатор #2 второго луча соответствует второму лучу #2 и так далее. В случае, когда идентификатор второго луча, введенный во вторую информацию индикации, равен #1, терминальное устройство может определить, что луч, соответствующий назначенному набору ресурсов управления, является вторым лучом #2 согласно отношению соответствия между идентификатором второго луча и вторым лучом и т.д., что не ограничивается настоящим изобретением.

[0219] Следует отметить, что назначенный набор ресурсов управления может быть предусмотрен в соответствии с протоколом или может быть определен сетевым устройством, или также может быть определен посредством других вариантов осуществления настоящего изобретения, что не ограничено в настоящем изобретении.

[0220] На этапе 133 определяют, что луч восстановления для PUCCH является лучом, соответствующим назначенному набору ресурсов управления.

[0221] Опционально терминальное устройство может также передавать вторую информацию индикации на основе PUSCH MAC СЕ, причем вторая информация индикации включает в себя идентификатор второго луча и идентификатор TRP.

[0222] Опционально идентификатор TRP может включать в себя по меньшей мере одно из: идентификационного номера TRP, идентификатора индекса пула наборов ресурсов управления или идентификатора набора опорных сигналов обнаружения сбоя луча.

[0223] Например, когда идентификатор TRP является идентификатором индекса пула CORESET, луч, соответствующий назначенному CORESET, является вторым лучом, указанным PUSCH MAC СЕ.

[0224] Например, в случае, когда PUSCH MAC СЕ указывает второй луч #1 для TRP #1, тогда лучом восстановления для PUCCH на CORESET, соответствующим TRP #1, является второй луч #1; в случае, когда PUSCH MAC СЕ указывает второй луч #2 для TRP #2, тогда луч восстановления для PUCCH на CORESET, соответствующий TRP #2, является вторым лучом #2.

[0225] Опционально также возможно, что второй луч не найден на определенном TRP, и PUSCH MAC СЕ указывает, что второй луч не существует.

[0226] Опционально отношения соответствия между TRP и CORESET могут быть связаны с индексами пула CORESET или могут также быть связаны с индексами набора BFDRS, или также могут быть связаны с индексами пула CORESET и идентификаторами набора BFDRS и т.д., что не ограничено в этом изобретении.

[0227] Следует понимать, что назначенный CORESET может быть набором с наименьшим индексом в индексе пула CORESET, или набором с наибольшим индексом, или конкретным набором, например третьим, и т.д. Это не ограничивается.

[0228] Например, протокол предусматривает, что TRP#i соответствует индексу #i пула CORESET в отношении «один к одному», и каждый CORESET принадлежит одному из индексов пула CORESET. В случае, когда идентификатор второго луча, указанный PUSCH MAC СЕ, равен #3, он соответствует TRP#3, TRP#3 соответствует индексу пула CORESET #2, а назначенный набор ресурсов управления равен CORESET#2 в пуле наборов ресурсов управления, тогда можно определить, что луч, соответствующий CORESET#2, является вторым лучом #3. Кроме того, в случае, когда CORESET#2 соответствует PUCCH#1, можно определить, что луч восстановления для PUCCH#1 является вторым лучом#3.

[0229] В качестве альтернативы между TRP#i и BFD RS set#i также существует отношение соответствия «один к одному», и BFD RS set#i также может соответствовать индексу #i пула CORESET, и каждый CORESET принадлежит одному из индексов пула CORESET.

[0230] Например, идентификатор второго луча, указанный с помощью PUSCH MAC СЕ, равен #1, что соответствует TRP#1, TRP#1 соответствует набору #1 BFD RS, а набор #1 BFD RS соответствует индексу #1 пула CORESET, поэтому можно определить, что луч, соответствующий CORESET#i в индексе #1 пула CORESET, является вторым лучом #1. Кроме того, когда CORESET#i соответствует PUCCH#2, можно определить, что луч восстановления для PUCCH#2 является вторым лучом#1.

[0231] Следует отметить, что приведенный выше пример является лишь иллюстрацией и не может использоваться в качестве ограничения на вторую информацию индикации, идентификатор TRP и т.п. в вариантах осуществления настоящего изобретения.

[0232] При реализации варианта осуществления настоящего изобретения, когда терминальное устройство обнаруживает, что первая TRP находится в состоянии сбоя луча, оно может передать вторую информацию индикации и определить, что луч, соответствующий назначенному набору ресурсов управления, является идентификатором второго луча, введенным во вторую информацию индикации, тогда можно определить, что луч восстановления для PUCCH является лучом, соответствующим назначенному набору ресурсов управления, и передача данных может выполняться посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0233] В приведенных выше вариантах осуществления, представленных в настоящем описании, способы, предложенные в вариантах осуществления настоящего изобретения, представлены с точки зрения терминального устройства. Чтобы реализовать различные функции в способах, предложенных в вышеописанных вариантах осуществления настоящего изобретения, терминальное устройство может включать в себя аппаратную структуру и программный модуль и реализовывать вышеупомянутые функции в форме аппаратной структуры, программного модуля или комбинации аппаратной структуры и программного модуля. Определенная функция среди вышеупомянутых функций может быть реализована в форме аппаратной структуры, программного модуля или комбинации аппаратной структуры и программного модуля.

[0234] Фиг. 14 представляет собой структурную схему устройства 140 связи, предложенного вариантом осуществления настоящего изобретения. Устройство 140 связи, показанное на чертеже, может включать в себя модуль 1401 обработки.

[0235] Модуль приемопередатчика может включать в себя модуль передачи и/или модуль приема, модуль передачи выполнен с возможностью реализации функции передачи, модуль приема выполнен с возможностью реализации функции приема, а модуль приемопередатчика может реализовать функцию передачи и/или функцию приема.

[0236] Понятно, что устройство 140 связи может быть терминальным устройством, также может быть устройством в терминальном устройстве, а также может быть устройством, которое может быть согласовано и использовано с терминальным устройством.

[0237] Устройство связи включает в себя:

[0238] Модуль 1401 обработки, выполненный для устройства с целью обнаружения того, что первая точка передачи и приема TRP находится в состоянии сбоя луча, и для определения луча восстановления для физического канала управления восходящей линии связи PUCCH.

[0239] Опционально модуль 1401 обработки выполнен с возможностью:

[0240] определения того, что луч восстановления для PUCCH является лучом, соответствующим физическому каналу произвольного доступа PRACH.

[0241] Опционально модуль 1401 обработки дополнительно выполнен с возможностью:

[0242] определения того, что TRP, соответствующая ресурсу PRACH, используемому устройством, является первой TRP в соответствии с отношением соответствия между ресурсами PRACH и TRP.

[0243] Опционально устройство 140 дополнительно включает в себя:

[0244] модуль приемопередатчика, выполненный с возможностью передачи первой информации индикации, причем первая информация индикации включает в себя идентификатор первого луча.

[0245] Модуль 1401 обработки дополнительно выполнен с возможностью определения того, что луч восстановления для PUCCH является первым лучом, соответствующим идентификатору первого луча.

[0246] Опционально модуль приемопередатчика выполнен с возможностью:

[0247] передачи первой информации индикации на основе элемента управления СЕ управления доступом к среде MAC физического общего восходящего канала PUSCH.

[0248] Опционально первая информация индикации дополнительно включает в себя первую TRP, и модуль обработки выполнен с возможностью:

[0249] определения того, что луч восстановления для PUCCH, связанного с первой TRP, является первым лучом, соответствующим идентификатору первого луча.

[0250] Опционально, когда вторая TRP находится в состоянии сбоя луча, PUCCH, связанный с первой TRP, используется для передачи запроса планирования восстановления после сбоя луча, причем вторая TRP отличается от первой TRP.

[0251] Опционально первая информация индикации дополнительно включает в себя первую TRP, а модуль 1401 обработки дополнительно выполнен с возможностью:

[0252] определения того, что луч восстановления для PUCCH, связанного со второй TRP, представляет собой первый луч, соответствующий идентификатору первого луча, причем вторая TRP отличается от первой TRP.

[0253] Опционально, когда вторая TRP находится в состоянии сбоя луча, PUCCH, связанный со второй TRP, используется для передачи запроса планирования восстановления после сбоя луча.

[0254] Опционально модуль 1401 обработки дополнительно выполнен с возможностью:

[0255] определения того, что луч восстановления для PUCCH является лучом, соответствующим назначенному набору ресурсов управления.

[0256] Опционально модуль 1401 обработки дополнительно выполнен с возможностью:

[0257] определения того, что назначенный набор ресурсов управления является набором ресурсов управления с наименьшим соответствующим номером набора ресурсов управления в самую последнюю единицу времени, которая требует мониторинга набора пространств поиска;

[0258] или,

[0259] определения того, что луч восстановления для PUCCH представляет собой набор ресурсов управления с наименьшим соответствующим номером набора ресурсов управления в наборах ресурсов управления, принадлежащих первому пулу наборов ресурсов управления в самую последнюю единицу времени, которая требует мониторинга набора пространств поиска, причем индекс первого пула наборов ресурсов управления связан с PUCCH.

[0260] Опционально модуль 1401 обработки дополнительно выполнен с возможностью:

[0261] определения индекса первого пула наборов ресурсов управления, связанного с PUCCH, согласно информации о конфигурации отношения ассоциации между PUCCH и индексами пулов наборов ресурсов управления; или,

[0262] определения индекса первого пула наборов ресурсов управления, связанного с PUCCH, согласно информации о конфигурации отношения ассоциации между PUCCH и индексами наборов опорных сигналов обнаружения сбоя луча.

[0263] Опционально модуль 1401 обработки выполнен с возможностью:

[0264] определения того, что луч, соответствующий назначенному набору ресурсов управления, является лучом, соответствующим физическому каналу произвольного доступа PRACH, используемому устройством.

[0265] Опционально устройство дополнительно включает в себя:

[0266] модуль приемопередатчика, выполненный с возможностью передачи второй информации индикации, причем вторая информация индикации включает в себя идентификатор второго луча.

[0267] Модуль 1401 обработки выполнен с возможностью определения луча, соответствующего назначенному набору ресурсов управления, в качестве второго луча, соответствующего идентификатору второго луча.

[0268] Опционально вторая информация индикации включает в себя по меньшей мере одно из:

[0269] идентификатора соты в состоянии сбоя луча;

[0270] идентификатора TRP в состоянии сбоя луча;

[0271] идентификатора второго луча; или

[0272] идентификатора TRP и/или идентификатора соты, связанного с идентификатором второго луча.

[0273] Опционально идентификатор TRP включает в себя по меньшей мере одно из: идентификационного номера TRP, идентификатора индекса пула наборов ресурсов управления и идентификатора набора опорных сигналов обнаружения сбоя луча.

[0274] Опционально PUCCH включает в себя по меньшей мере одно из:

[0275] PUCCH, выполненный с возможностью передачи запроса планирования;

[0276] PUCCH, выполненный с возможностью передачи запроса планирования восстановления после сбоя луча; или,

[0277] PUCCH, выполненный с возможностью передачи запроса без планирования.

[0278] Что касается функций и конкретных принципов реализации вышеупомянутых модулей в варианте осуществления настоящего изобретения, можно сделать ссылку на вышеупомянутые варианты осуществления способа, которые не будут повторяться здесь.

[0279] Устройство связи, предложенное в настоящем изобретении, может определять луч восстановления для PUCCH при обнаружении того, что первая TRP находится в состоянии сбоя луча, а затем выполнять передачу данных посредством определенного луча восстановления для PUCCH. Таким образом, влияние на передачу данных можно свести к минимуму, а качество и эффективность передачи данных можно улучшить.

[0280] Фиг. 15 представляет собой структурную схему другого устройства 150 связи, предусмотренного вариантом осуществления настоящего изобретения. Устройство 150 связи может быть терминальным устройством или может быть микросхемой, системой микросхем или процессором, который поддерживает терминальное устройство для реализации вышеупомянутых способов. Устройство может быть выполнено с возможностью реализации способов, описанных в приведенных выше вариантах осуществления способа, и для получения подробной информации обратитесь к описаниям в приведенных выше вариантах осуществления способа.

[0281] Устройство 150 связи может включать в себя один или несколько процессоров 1501. Процессор 1501 может быть процессором общего назначения или процессором специального назначения и т.п. Например, это может быть процессор основной полосы частот или центральный процессор. Процессор основной полосы частот может быть выполнен с возможностью обработки протокола связи и данных связи, а центральный процессор может быть выполнен с возможностью управления устройством связи (таким как базовая станция, микросхема основной полосы частот, терминальное устройство, микросхема терминального устройства, DU или CU и т.д.), для выполнения компьютерных программ и обработки данных для компьютерных программ.

[0282] Опционально устройство 150 связи может дополнительно включать в себя одно или несколько запоминающих устройств 1502, в которых может храниться компьютерная программа 1504, а процессор 1501 выполняет компьютерную программу 1504, так что устройство 150 связи выполняет способы, описанные в вышеупомянутых вариантах осуществления способа. Опционально данные также могут храниться в памяти 1502. Устройство 150 связи и память 1502 могут быть установлены отдельно или объединены вместе.

[0283] Опционально устройство 150 связи может дополнительно включать в себя приемопередатчик 1505 и антенну 1506. Приемопередатчик 1505 может называться блоком приемопередатчика, приемопередающей машиной или схемой приемопередатчика и т.д., и он выполнен с возможностью реализации функции приемопередатчика. Приемопередатчик 1505 может включать в себя приемник и передатчик, и приемник может называться приемным устройством или приемной схемой, выполненной с возможностью реализации функции приема; передатчик может называться передающей машиной или передающей схемой, выполненной с возможностью реализации функции передачи.

[0284] Опционально устройство 150 связи может дополнительно включать в себя одну или несколько интерфейсных схем 1507. Интерфейсная схема 1507 выполнена с возможностью приема кодовых инструкций и передачи их в процессор 1501. Процессор 1501 выполняет кодовые инструкции, чтобы дать возможность устройству 150 связи выполнять способы, описанные в предшествующих вариантах осуществления способа.

[0285] Устройство 150 связи представляет собой терминальное устройство: процессор 1501 выполнен с возможностью выполнения этапа 21 на фиг. 2; этапа 31 на фиг. 3; этапа 32 на фиг. 3; этапа 41 на фиг. 4; этапа 42 на фиг. 4; этапа 52 на фиг. 5; этапа 62 на фиг. 6; этапа 72 на фиг. 7; этапа 82 на фиг. 8; этапа 91 на фиг. 9; этапа 101 на фиг. 10; этапа 111 на фиг.1 1; этапа 112 на фиг. 11; этапа 121 на фиг. 12; или этапа 132 на фиг. 13. Приемопередатчик 1505 выполнен с возможностью выполнения этапа 51 на фиг. 5; этапа 61 на фиг. 6; этапа 71 на фиг .7; этапа 81 на фиг. 8; или этапа 131 на фиг. 13.

[0286] В реализации процессор 1501 может включать в себя приемопередатчик, выполненный с возможностью реализации функций приема и передачи. Например, приемопередатчик может представлять собой схему приемопередатчика, или интерфейс, или схему интерфейса. Схема приемопередатчика, интерфейс или схема интерфейса, выполненный с возможностью реализации функций приема и передачи, могут быть разделены или объединены вместе. Вышеупомянутая схема приемопередатчика, интерфейс или схема интерфейса могут использоваться для считывания и записи кода/данных, или вышеупомянутая схема приемопередатчика, интерфейс или схема интерфейса могут использоваться для передачи или пересылки сигнала.

[0287] В реализации процессор 1501 может хранить компьютерную программу 1503, и компьютерная программа 1503 выполняется на процессоре 1501, чтобы позволить устройству 150 связи выполнять способы, описанные в предшествующих вариантах осуществления способа. Компьютерная программа 1503 может быть реализована в процессоре 1501, и в этом случае процессор 1501 может быть реализован аппаратно.

[0288] В реализации устройство 150 связи может включать в себя схему, и схема может реализовывать функцию отправки или приема или связи в вышеизложенных вариантах осуществления способа. Процессор и приемопередатчик, описанные в настоящем изобретении, могут быть реализованы на интегральной схеме (ИС, integrated circuit, 1С), аналоговой ИС, радиочастотной интегральной схеме (radio frequency integrated circuit, RFIC), ИС смешанных сигналов, интегральной схеме специального назначения (application specific integrated circuit, ASIC), печатной плате (printed circuit board, PCB), электронном устройстве и т.д. Процессор и приемопередатчик также могут быть изготовлены с использованием различных технологических процессов ИС, таких как комплементарный металлооксидный полупроводник (КМОП, complementary metal oxide semiconductor, CMOS), n-металл-оксид-полупроводник (n-Metal-oxide-semiconductor, NMOS), металлооксидный полупроводник с положительным каналом (positive channel metal oxide semiconductor, PMOS), биполярный переходной транзистор bipolar junction transistor (bipolar junction transistor, BJT), биполярный КМОП (BiCMOS), кремний-германий (silicon germanium, SiGe), арсенид галлия (gallium arsenide, GaAs) и т.д.

[0289] Устройство связи, описанное в вышеописанных вариантах осуществления, может быть терминальным устройством, но объем устройства связи, описанного в настоящем изобретении, не ограничивается этим, и структура устройства связи может не ограничиваться фиг. 15. Устройство связи может быть автономным устройством или может быть частью более крупного устройства. Например, устройство связи может быть:

[0290] (1) автономной интегральной схемой ИС, или микросхемой, или системой или подсистемой микросхем;

[0291] (2) набором из одной или нескольких ИС, опционально набор ИС может также включать в себя компоненты хранения, выполненные с возможностью хранения данных и компьютерных программ;

[0292] (3) ASIC, такой как модем;

[0293] (4) модулем, который может быть встроен в другие устройства;

[0294] (5) приемником, терминальным устройством, интеллектуальным терминальным устройством, сотовым телефоном, беспроводным устройством, телефонной трубкой, мобильным устройством, автомобильным устройством, сетевым устройством, облачным устройством, устройством искусственного интеллекта и т.д.;

[0295] (6) другим и так далее.

[0296] Для случая, когда устройство связи может представлять собой микросхему или систему микросхем, обратитесь к структурной схеме микросхемы, показанной на фиг. 16. Микросхема, показанная на фиг. 16, включает в себя процессор 1601 и интерфейс 1602.

[0297] Количество процессоров 1601 может быть один или более, а количество интерфейсов 1602 может быть более одного.

[0298] Для случая, когда микросхема используется для реализации функций терминального устройства в вариантах осуществления настоящего изобретения:

[0299] интерфейс 1602 выполнен с возможностью выполнения этапа 51 на фиг. 5; этапа 61 на фиг. 6; этапа 71 на фиг. 7; этапа 81 на фиг. 8; или этапа 131 на фиг. 13.

[0300] Опционально микросхема дополнительно включает в себя память 1603, выполненную с возможностью хранения необходимых компьютерных программ и данных.

[0301] Специалисты в данной области техники также могут понять, что различные иллюстративные логические блоки и этапы, перечисленные в вариантах осуществления настоящего изобретения, могут быть реализованы с помощью электронного оборудования, компьютерного программного обеспечения или их комбинации. Реализация таких функций аппаратным или программным обеспечением зависит от конкретного приложения и общих требований к проектированию системы. Специалисты в данной области техники могут использовать различные способы для реализации описанных функций для каждого конкретного приложения, но такую реализацию не следует понимать как выходящую за рамки защиты вариантов осуществления настоящего изобретения.

[0302] Варианты осуществления настоящего изобретения также предоставляют систему для восстановления луча физического канала управления восходящей линии связи, причем система включает в себя устройство связи в качестве терминального устройства в варианте осуществления, показанном на фиг. 14, или система включает в себя устройство связи в качестве терминального устройства в варианте осуществления, показанном на фиг. 15.

[0303] Настоящее изобретение также предлагает машиночитаемый носитель данных, на котором хранятся инструкции, и когда инструкции выполняются компьютером, реализуются функции любого из вышеописанных вариантов осуществления способа.

[0304] Настоящее изобретение также предлагает компьютерный программный продукт, который реализует функции любого из вышеописанных вариантов осуществления способа, когда компьютерный программный продукт исполняется компьютером.

[0305] В приведенных выше вариантах осуществления все или часть из них могут быть реализованы посредством программного обеспечения, аппаратных средств, встроенного программного обеспечения или любой их комбинации. При реализации с использованием программного обеспечения оно может быть реализовано полностью или частично в форме компьютерного программного продукта. Компьютерный программный продукт включает в себя одну или несколько компьютерных программ. Когда компьютерная программа загружается и выполняется на компьютере, будут генерироваться все или часть процессов или функций согласно вариантам осуществления настоящего изобретения. Компьютер может быть компьютером общего назначения, компьютером специального назначения, компьютерной сетью или другими программируемыми устройствами. Компьютерная программа может храниться или передаваться с одного машиночитаемого носителя данных на другой машиночитаемый носитель данных, например, компьютерная программа может быть передана с веб-сайта, компьютера, сервера или центра обработки данных на другой веб-сайт, компьютер, сервер или центр обработки данных проводным (например, по коаксиальному кабелю, оптоволоконному кабелю, цифровой абонентской линии (digital subscriber line, DSL)) или беспроводным образом (например, инфракрасным, беспроводным, микроволновым и т.д.). Машиночитаемый носитель данных может быть любым доступным носителем, к которому может получить доступ компьютер, или устройством хранения данных, таким как сервер или центр обработки данных, интегрированным с одним или несколькими доступными носителями. Доступным носителем может быть магнитный носитель (например, дискета, жесткий диск, магнитная лента), оптический носитель (например, цифровой видеодиск высокой плотности (digital video disc, DVD)) или полупроводниковый носитель (например, твердотельный диск (solid state disk, SSD)) и т.д.

[0306] Специалисты в данной области техники могут понять, что первое, второе и другие числа, используемые в настоящем изобретении, приведены только для удобства описания и не используются для ограничения объема вариантов осуществления настоящего изобретения, и также для указания последовательности.

[0307] По меньшей мере один в настоящем изобретении также может быть описан как один или более, а множество может составлять два, три, четыре или более, и настоящее изобретение не ограничивается. В вариантах осуществления настоящего изобретения для технического признака этот технический признак отличается «первым», «вторым», «третьим», «А», «В», «С» и «D» и т.д. Технические признаки, описанные в «первом», «втором», «третьем», «А», «В», «С» и «D», не имеют последовательности или порядка величины среди описанных технических признаков.

[0308] Отношения соответствия, показанные в каждой таблице в настоящем изобретении, могут быть сконфигурированы или предварительно определены. Значения информации в каждой таблице являются лишь примерами и могут быть сконфигурированы как другие значения, которые не ограничены настоящим изобретением. При настройке отношений соответствия между информацией и каждым параметром не обязательно настраивать все отношения соответствия, представленные в таблицах. Например, в таблице в настоящем изобретении отношение соответствия, показанная в некоторых строках, может быть не настроено. В качестве другого примера, на основе приведенной выше таблицы можно выполнить соответствующие корректировки деформации, например разделение, слияние и т.д. Названия параметров, показанные в заголовках приведенных выше таблиц, могут также принимать другие названия, понятные устройству связи, а значения или представления параметров также могут быть другими значениями или представлениями, понятными устройству связи. При реализации вышеуказанных таблиц могут использоваться и другие структуры данных, например, массивы, очереди, контейнеры, стеки, линейные таблицы, указатели, связанные списки, деревья, графики, структурные блоки, классы, кучи, хеш-таблицы или хеш-таблицы.

[0309] Предварительное определение в настоящем изобретении следует понимать как определение, предварительное определение, хранение, предварительное сохранение, предварительное согласование, предварительное конфигурирование, отверждение или предварительный обжиг.

[0310] Специалисты в данной области техники могут оценить, что блоки и этапы алгоритмов примеров, описанных в сочетании с раскрытыми здесь вариантами осуществления, могут быть реализованы с помощью электронного аппаратного обеспечения или комбинации компьютерного программного обеспечения и электронного аппаратного обеспечения. Выполняются ли эти функции аппаратным или программным обеспечением, зависит от конкретного применения и конструктивных ограничений технического решения. Специалист в данной области может реализовать описанные функции, используя разные способы для каждого конкретного приложения, но такую реализацию не следует рассматривать как выходящую за рамки настоящего изобретения.

[0311] Специалисты в данной области техники могут ясно понимать, что для удобства и краткости описания конкретный рабочий процесс вышеописанной системы, устройства и блока может относиться к соответствующему процессу в предшествующих вариантах осуществления способа, которые не будут повторены здесь.

[0312] Вышеупомянутое является лишь конкретной реализацией настоящего изобретения, но объем защиты настоящего изобретения не ограничивается этим. Любой специалист в данной области техники может легко предложить изменения или замены в пределах технического объема настоящего изобретения, которые должны подпадать под объем защиты настоящего изобретения. Следовательно, объем настоящего изобретения должен определяться объемом формулы изобретения.

Изобретение относится к области коммуникационных технологий. Технический результат изобретения заключается в возможности минимизировать влияние состояния сбоя луча на передачу данных, тем самым улучшив качество и эффективность передачи данных. Способ восстановления луча физического канала управления восходящей линии связи (PUCCH) выполняется терминальным устройством и содержит: обнаружение того, что первая точка передачи и приема (TRP) находится в состоянии сбоя луча, определение луча восстановления для PUCCH. При этом определение луча восстановления для PUCCH включает: определение того, что луч восстановления для PUCCH является лучом, соответствующим физическому каналу произвольного доступа (PRACH), или передачу первой информации индикации, которая содержит идентификатор первого луча, и определение того, что луч восстановления для PUCCH является первым лучом, соответствующим идентификатору первого луча. 3 н. и 7 з.п. ф-лы, 16 ил.

1. Способ восстановления луча физического канала управления восходящей линии связи (PUCCH), выполняемый терминальным устройством, включающий в себя:

обнаружение того, что первая точка передачи и приема (TRP) находится в состоянии сбоя луча; и

определение луча восстановления для PUCCH,

при этом определение луча восстановления для PUCCH включает:

определение того, что луч восстановления для PUCCH является лучом, соответствующим физическому каналу произвольного доступа (PRACH), или

передачу первой информации индикации, причем первая информация индикации содержит идентификатор первого луча, и

определение того, что луч восстановления для PUCCH является первым лучом, соответствующим идентификатору первого луча.

2. Способ по п. 1, дополнительно включающий в себя:

определение того, что TRP, соответствующая ресурсу PRACH, используемому терминальным устройством, является первой TRP в соответствии с отношением соответствия между ресурсами PRACH и TRP.

3. Способ по п. 1, в котором передача первой информации индикации включает в себя:

передачу первой информации индикации на основе элемента управления (CE) управления доступом к среде (MAC) физического общего канала восходящей линии связи (PUSCH).

4. Способ по п. 1, в котором первая информация индикации дополнительно содержит первую TRP, и определение того, что луч восстановления для PUCCH является первым лучом, соответствующим идентификатору первого луча, включает в себя:

определение того, что луч восстановления для PUCCH, связанного с первой TRP, является первым лучом, соответствующим идентификатору первого луча.

5. Способ по п. 4, в котором

в случае когда вторая TRP находится в состоянии сбоя луча, использование PUCCH, связанного с первой TRP, для передачи запроса планирования восстановления после сбоя луча, при этом вторая TRP отличается от первой TRP.

6. Способ по п. 1, в котором первая информация индикации дополнительно содержит первую TRP, и определение того, что луч восстановления для PUCCH является первым лучом, соответствующим идентификатору первого луча, включает в себя:

определение того, что луч восстановления для PUCCH, связанного со второй TRP, является первым лучом, соответствующим идентификатору первого луча, при этом вторая TRP отличается от первой TRP.

7. Способ по п. 6, в котором

в случае если вторая TRP находится в состоянии сбоя луча, использование PUCCH, связанного со второй TRP, для передачи запроса планирования восстановления после сбоя луча.

8. Способ по любому из пп. 1-7, в котором PUCCH содержит по меньшей мере одно из:

PUCCH, выполненный с возможностью передачи запроса планирования;

PUCCH, выполненный с возможностью передачи запроса планирования восстановления после сбоя луча; или

PUCCH, выполненный с возможностью передачи запроса без планирования.

9. Терминальное устройство связи, содержащее:

процессор и

память, в которой хранится компьютерная программа, выполняемая процессором,

при этом процессор выполняет способ восстановления луча физического канала управления восходящей линии связи (PUCCH) по любому из пп. 1-8.

10. Машиночитаемый носитель данных, хранящий инструкции, которые при выполнении процессором терминального устройства заставляют терминальное устройство выполнять способ восстановления луча физического канала управления восходящей линии связи (PUCCH) по любому из пп. 1-8.
